1. Introducción al Instituto

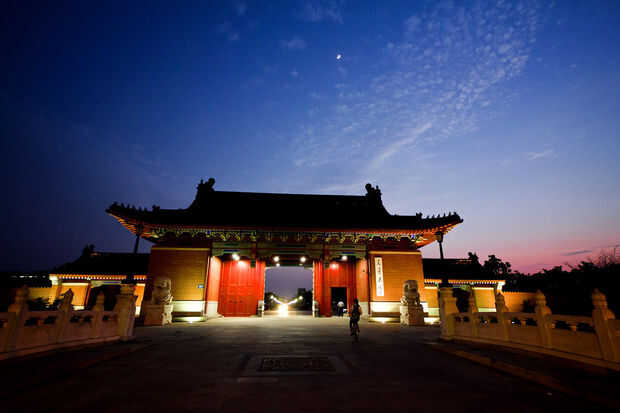

¡ Hola! Somos estudiantes del Instituto de la Universidad de JiaoTong de Shanghai en China. Esta hermosa escuela está situada en el sudoeste de Shangai y Foto1 es la opinión de nuestro fantástico campus.
Instituto (JI) es la Universidad de ingeniería construida por la Universidad de JiaoTong de Shanghai y la Universidad de Michigan USA. Aunque JI fue fundado en 2006, ha hecho grandes logros en el cultivo de talentos en la ingeniería. El objetivo de JI es convertirse en una Universidad de ingeniería superior en todo el mundo. Foto2 es el logo de JI.
2. competición hovercraft
Hay dos partes en el concurso de aerodeslizador. La primera es contrarreloj. En esta parte, necesitamos terminar la pista en 3 minutos para obtener la marca completa. Hay dos formas de terminar la pista para nosotros elegir. La primera es que el aerodeslizador funciona sólo una vuelta y el tiempo de esta vuelta se servirá como nuestro grado. La segunda opción es que podemos ejecutar de dos vueltas. Sin embargo, se calificará únicamente el tiempo por vuelta 2.
Según el tiempo en la contrarreloj, cuatro grupos más rápidos serán vistos como semillas en la segunda parte: torneo knockout. Cuatro semillas se dividirá en cuatro grupos diferentes. En el torneo, cada equipo debe correr dos vueltas para terminar la carrera. La pista tendrá vuelta exterior y vuelta interior y dos equipos necesitan terminar de estas vueltas alternadamente. El equipo que primero cruza la línea de meta ganar y llegar a la siguiente ronda.
3. reguladora
1) reglas para la contrarreloj
Final de la prueba en 3 minutos.
Ejecutar una vuelta o dos vueltas.
Si consigue los problemas antes de solicita el inicio del juicio para un tiempo de cambio, el tiempo debe ser menos de 3 minutos.
2) reglas de torneo 1
Utilice el modo de tirón de la moneda para elegir la vuelta.
Choque debe ser menos de 3 veces.
Nuestro grupo terminado el tiempo de prueba para 16.87s y obtener el tercer lugar en el torneo.
3) Reglamento de competencia mecanismo: cualquier método que puede ayudar a reducir la fuerza de fricción entre la superficie de "aerodeslizador" y pista de carreras será aceptable.
Altura de elevación: < 2cm, solicitar algunos diseño con mecanismo de elevación como un helicóptero.
Masa máxima: 800g
Tamaño máximo 30 cm, 30cm, 30cm
Fuente de alimentación: Máximo dos fuente de alimentación portátil (para cada batería Voltaje ≤ 12V)
Especificaciones del motor: < 12V.
Central circuito de mando: Serie de Arduino (obligatorio para programación y puede omitirse)
Control remoto: obligatorio. Se aceptará cualquier forma (BlueTooth, infrarrojo, etc.) que desee aplicar.

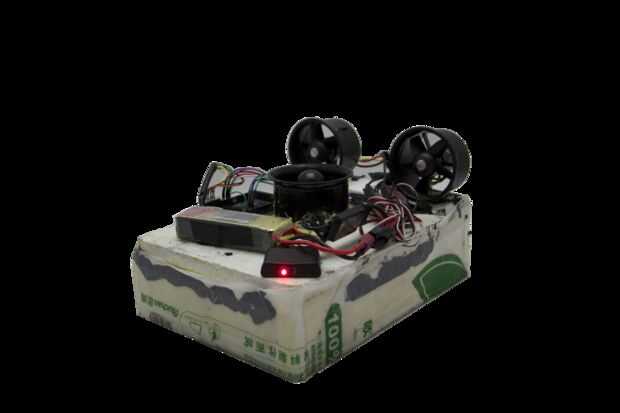

Aquí está el link del expediente del vídeo, que demuestra el excelente desempeño de este Aerodeslizador:
http://v.youku.com/v_show/id_XNzM3MjkxMjEy.html

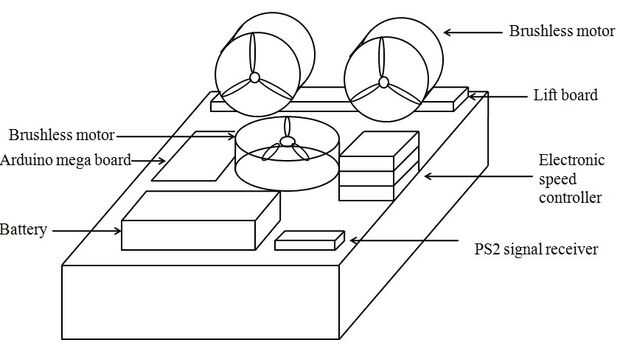

4. material lista
1) Arduino mega 92 RMB($15.06 USD)
2) 270RMB del ventilador(43,23 USD)
3) 183RMB de regulador electrónico de velocidad(29,29 dólares)
4) batería 99RMB(15,84 dólares)
5) PS2 controlador 52RMB(8,32 dólares)
6) 2 cm grosor y 1 cm espesor tableros de PVC (4,80 dólares)
7) bolsa (0,05 dólares)
8) cables (3,65 dólares)
9) poliuretano espuma agente de sellado (3,68 dólares)
10) gel de sílice (esto puede substitude por otros bonos convenientes) (0,80 dólares)
11) hierro eléctrico de la soldadura con estaño de la soldadura ($3 USD)
