Aerodeslizador con Arduino diseño

Introducción

Somos Grupo Antinomi. Este aerodeslizador es construido para la verano 2014 Introducción a la ingeniería de la competencia. VG 100, introducción a la ingeniería, es un plato para el primer año en el Instituto conjunta (JI), Universidad de Shanghái Jiao Tong. (Figura 1 y figura 2 unida aquí son fotos tomadas en nuestro campus). VG100 pide a los estudiantes a construir nuestros propios diseños para dos proyectos en un semestre, y pretende decirnos cómo cooperar con otros en equipo.

Hay dos pistas colocadas para la carrera de aerodeslizador. La competición consta de dos partes, uno es el tiempo de ensayo (TT), que pondrá a prueba el tiempo para correr una vuelta, y el otro es torneo, en el que compiten dos grupos al mismo tiempo ejecutando ambas pistas en dos vueltas. Por supuesto, el más rápido ganará.

El requisito para el aerodeslizador en el concurso aparece como el siguiente [3].

  • Altura de elevación: < 2cm
  • Máxima: Masa 800g
  • Tamaño máximo: 30 cm * 30 cm * 30 cm
  • Fuente de alimentación: menos de dos pilas, cada ≤ V 12V
  • Especificación del motor: < 12 V
  • Circuito de Control Central: Serie de Arduino
  • Control remoto: obligatorio

La figura 3 adjunta es el diagrama de concepto de diseño.

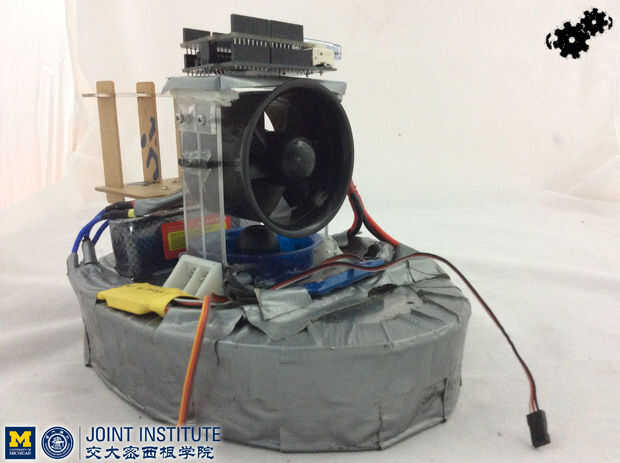

Usamos el Bluetooth conectado a un mando de Wii para controlar la dirección. Construimos una falda para introducir el flujo de aire bajo el aerodeslizador para reducir la fuerza de fricción entre la parte inferior del aerodeslizador y el suelo. Para una velocidad más rápida, la potencia de empuje y potencia de elevación son proporcionados por dos ventiladores con conductos. La figura 4 adjunta es el aerodeslizador armado construido por nuestro grupo. Nuestro aerodeslizador funcionó 34 segundos para una vuelta en contrarreloj y Top 8 equipo clasificado de 19 equipos en nuestra sección.

En este manual damos un video de nuestro hovercraft en torneo parte de la competencia.

Referencia:

[1] disponible: http://www.stutrip.com/schools/shanghaijiaotongda...

[2] disponible: http://baike.sogou.com/v53009316.htm

[3] disponible: Proyecto 1 Reglamento [PDF]. Disponible: Sakai. VG100_Shane_SU2014. http://202.120.46.147/Access/Content/Group/80ea62...

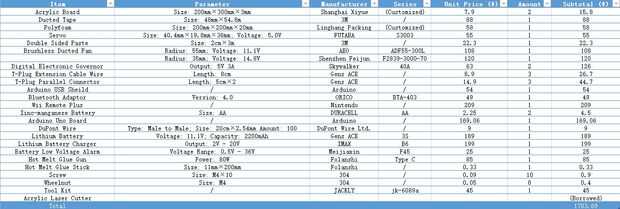

Materiales necesarios se muestran en la imagen lista de Material, y sus imágenes se muestran en el paso 15: Apéndice.

Etiquetas: Aerodeslizador, SJTU
