Transformar un 300W inversor mini DC/AC de onda senoidal a un monstruo de 5000W

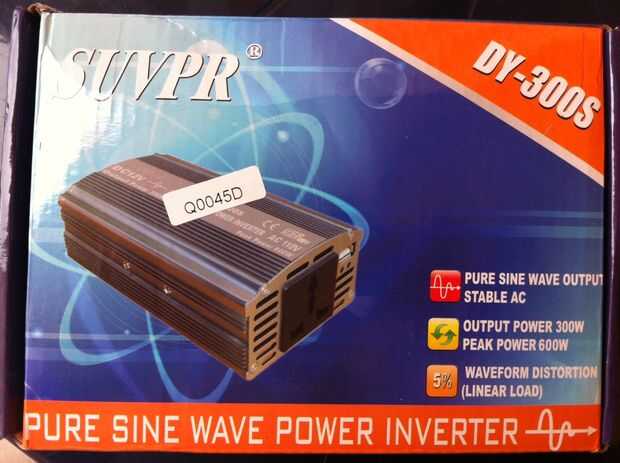

planeaba construir un inversor de onda sinusoidal de microcontrolador PIC y mientras navega por internet para comprar los artículos necesarios consiguió a través de este pequeño 300w listo hecho inversor de onda sinusoidal pura que costaría menos de todos los temas estaba buscando.
Una idea brilló en mi cabeza para tratar de a etapa de potencia de mi "ya tienen" onda cuadrada del inversor de esta cosa preparada así que siguió adelante y se lo ordenó.

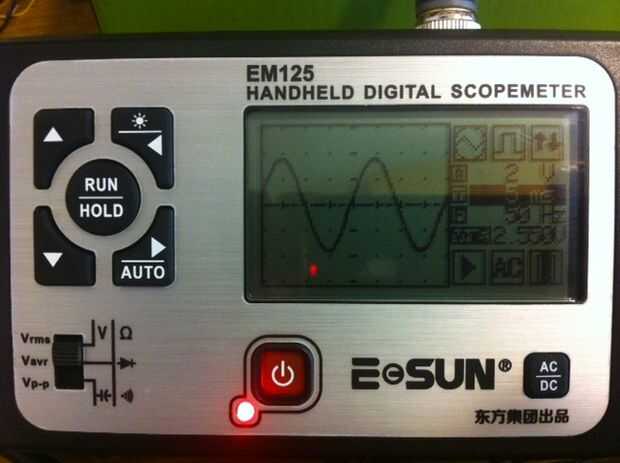

Después de recibir el artículo funcionó algunas pruebas en ella y me ha sorprendido de las muchas opciones ocultas lleno esta cosa pequeña:
-Función PWM mantener un establo 230v en todo momento.
-Sobretensión "+ 15v" bajo voltaje "+ 11v" corte.
-Aviso de audibale de bajo de la batería.
-Corte la sobrecarga
-Distorsión de forma de onda: < 5%

Realmente 300w es demasiado para conducir la etapa de potencia, 100w habría sido más que suficiente y el precio sería mucho menos pero lamentablemente que no lo encontré.

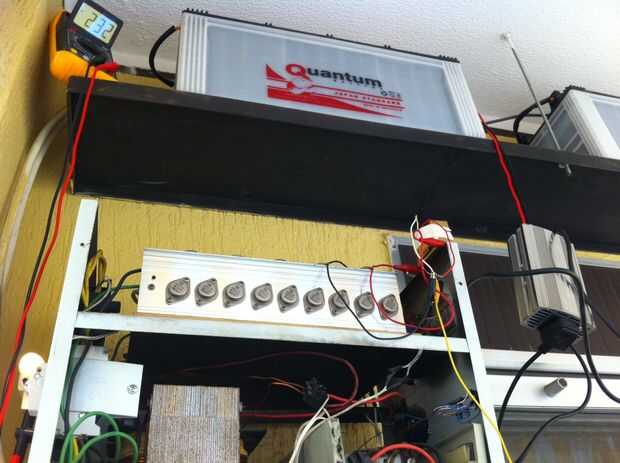

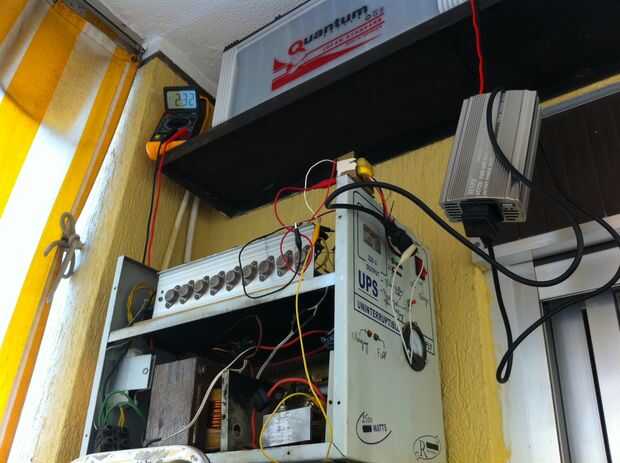

De todos modos... La idea fue un éxito de 100%, conecté el mini inversor a mi etapa de potencia que ya he construido un anterior instructivo y el monstruo volvió a la vida tal y como se esperaba :)

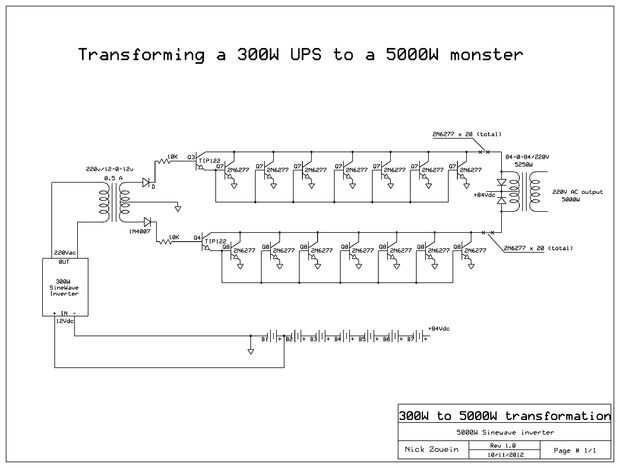

Por supuesto usted puede ajustar la etapa de potencia a sus necesidades siguiendo el esquema de mis principales instructable.
