Actualización de LED lámpara Luxo Maginfying (2 / 19 paso)

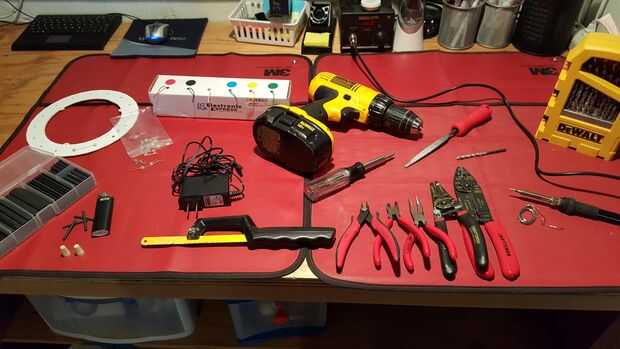

Paso 2: Reúna las herramientas necesarias

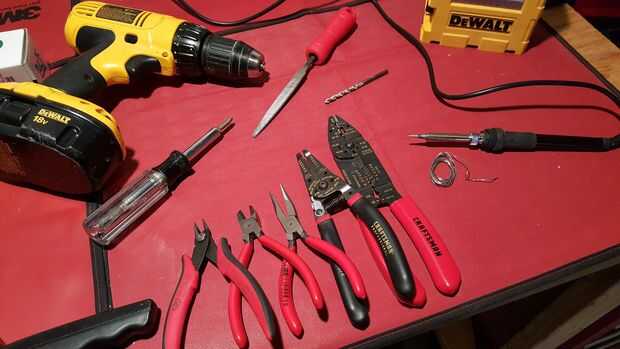

Herramientas de mano:

  • destornillador
  • alicates (punta)
  • Cortadores de alambre
  • peladores de alambre
  • archivo
  • Sierra para metales

Herramientas eléctricas:

  • soldadura de hierro (y soldadura)
  • taladro o destornillador eléctrico (y brocas)

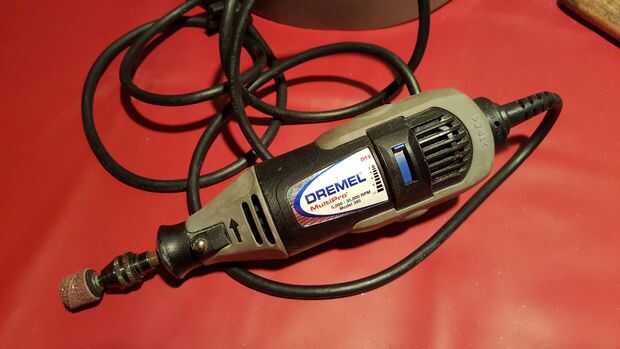

  • herramienta rotatoria (opcional)

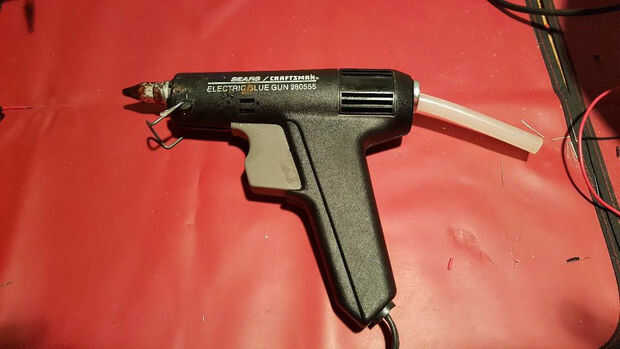

  • pegamento caliente de pistola (opcional)

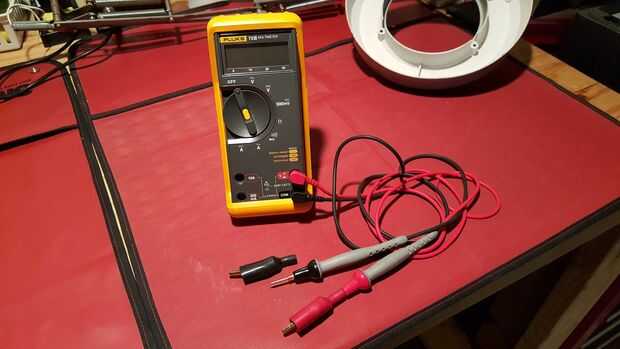

  • Multímetro (opcional)
  • Impresora 3D (opcional)

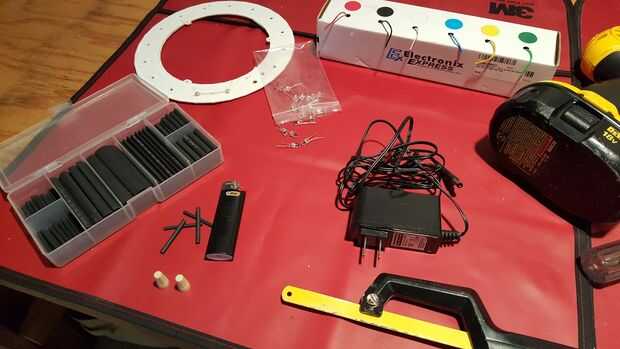

Accesorios de electrónica y componentes:

  • 15 - ultra Brite blanco LED

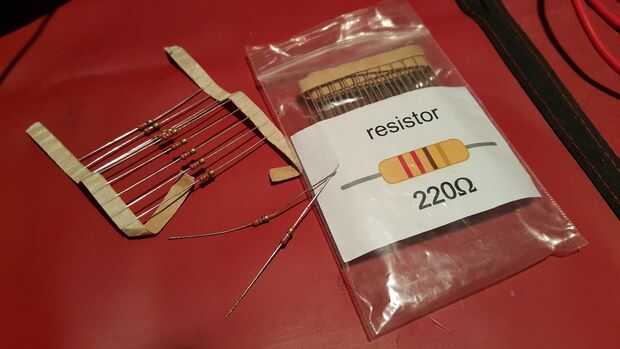

  • 5 - resistencias de 220 ohmios
  • Perf-tablero (trozo pequeño)
  • interruptor de alimentación *

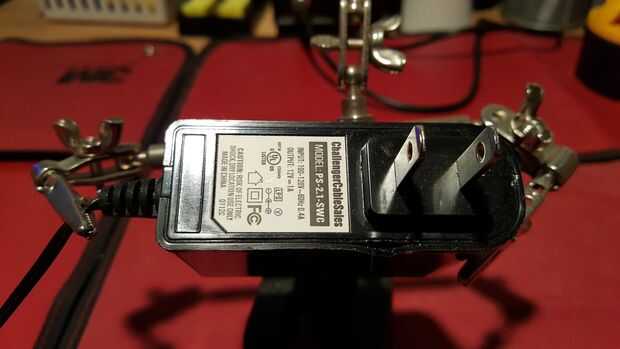

  • Fuente 12VDC
  • Hook-up de alambre (22 AWG sólido)
  • tuercas para alambre
  • cinta aislante
  • tubos de termocontracción
  • puntas de prueba (un par)

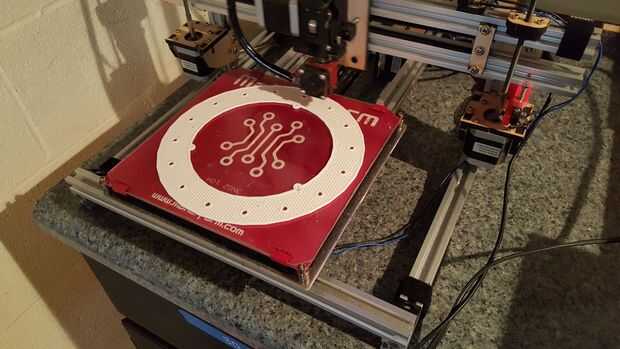

3D impreso piezas: (opcional **-descargas siempre)

  • anillo de luz
  • adaptador de interruptor

Sujetadores:

  • reutilización de quita los pernos, tornillos, cubiertas y clips
  • algunos remaches fueron sustituidas por alternativas más (le señalo otra vez en el paso asociado)


Nota: Mayoría de herramientas y piezas fueron elementos que tenía a mi disposición en el momento. He utilizado trozos y piezas sobrantes de otros proyectos. (Por supuesto) puede modificar estas instrucciones basadas en lo que tienes disponible.

* Voy a RadioShack para el interruptor de encendido iluminado... porque no me gustaba los repuestos que tenía disponible.

** Las piezas impresas 3D fueron fáciles para mí Print... pero podría fabricar algo similar de otros materiales como madera o plástico y lograr resultados similares, utilizando herramientas estándar.
