Actualización de LED lámpara Luxo Maginfying (12 / 19 paso)

Paso 12: Instalación de los LEDs

Para obtener incluso espaciado - usa 16 agujeros uniformemente espaciados... entonces ignorado uno de ellos (para la encaminamiento de cable). Esto me dejó con 15 LEDs espaciados uniformemente y una brecha.

Aquí está una manera fácil de les espacio:

  • Dividí el anillo por la mitad
  • Luego por la mitad otra vez... cuartos
  • Luego divide cada cuarto por la mitad... ahora estás en el 8
  • Luego divide cada octava en dos también... ahora tienes 16 (hace)

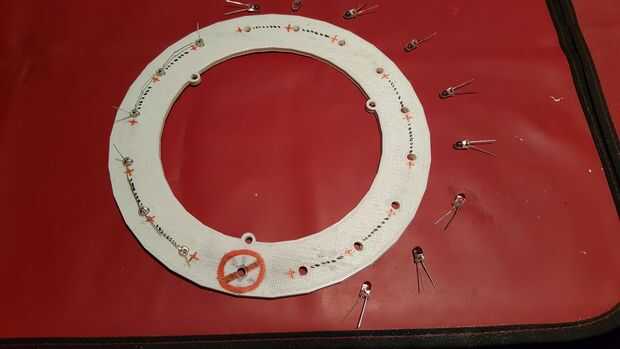

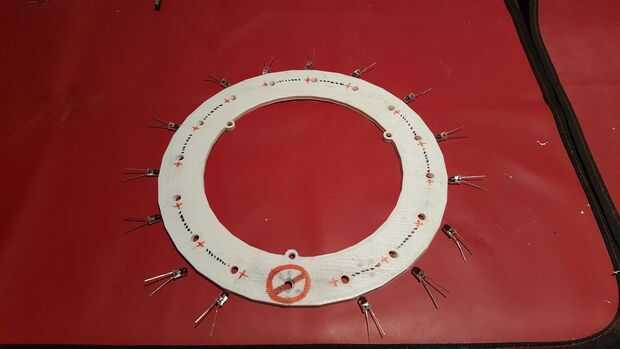

Marcado mi anillo de luz para mostrar el diseño... También observé la orientación de los LEDs para que sea más fácil más adelante.

Nota: Cambió la orientación del LED (polaridad) para 2 de los grupos... para hacerlo más fácil de alambre.

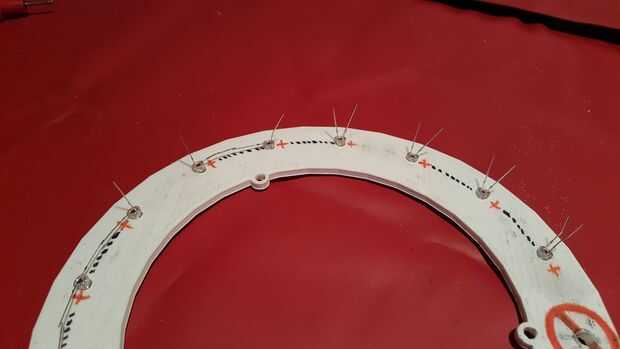

  1. Introduzca los LEDs con la orientación correcta.

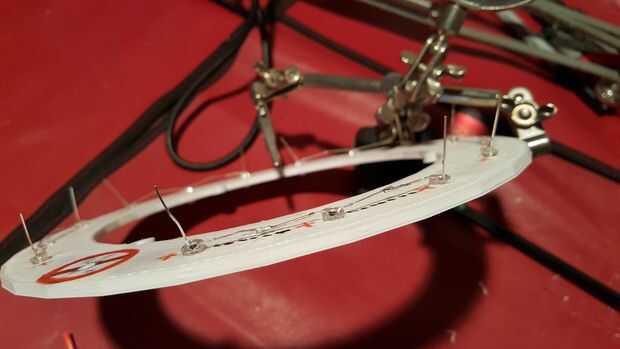

  2. Doblar las piernas por lo que tocan en grupos de 3.

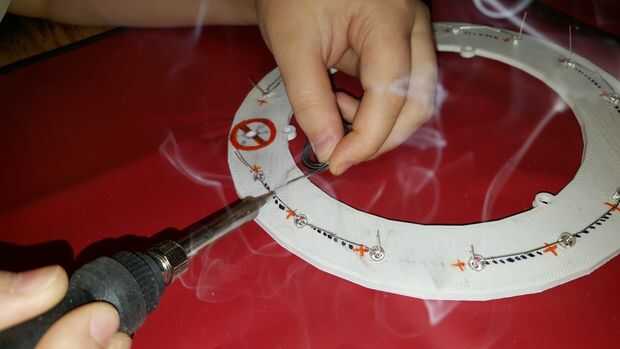

  3. Soldarlos juntos.

Tip: El LED de prueba antes de la instalación... esto le ahorrará la molestia de sustituir uno malo más adelante.

Y forma sencilla test... es Presione cada LED las piernas a los lados opuestos de una pila de botón de 3V (CR2032 o similar). Pata larga (ánodo) va para el lado positivo de la batería. Si se enciende... es bueno.
