Actualización de LED lámpara Luxo Maginfying (11 / 19 paso)

Paso 11: Unas matemáticas más

Antes de que iniciar la instalación de LEDs... En primer lugar, vamos a hacer un poco teoría eléctrica básica para determinar algunas cosas:

  1. ¿Cuántos LEDs podemos poder con nuestra alimentación?
  2. ¿¿Queremos configurar?
  3. ¿Qué tamaño corriente limitando cárter debemos usar?

¿Cuántos LEDs podemos poder con nuestra alimentación?

  • Mi fuente de alimentación:

    • fuentes 12VCC
    • en Amp hasta 1,0
  • Mi LED:
    • requieren aproximadamente 3.0-3.2 voltios para sesgo
    • puede manejar sobre 15-18 miliamperios (.015 amperios)

Por lo que podremos poner hasta 3 LED en cada rama y todavía conseguir todo para encender (12V/3V = 4).

En realidad, 4 podría trabajar... pero, una vez que agregamos un resistor limitador actual, allí podría no ser suficiente voltaje izquierda al sesgo hacia adelante todos 4... así que quedo con la 3.


Con 1,0 amperios de corriente podríamos apoyar más de 60 sucursales (1.0A/0.015A = 66.7)... eso es más de 180 LED (3 * 60 = 180). No necesitamos que muchos!


¿¿Queremos configurar?

Ya que no necesitamos 180 <---niño-oh-boy, que sería brillante!!!!

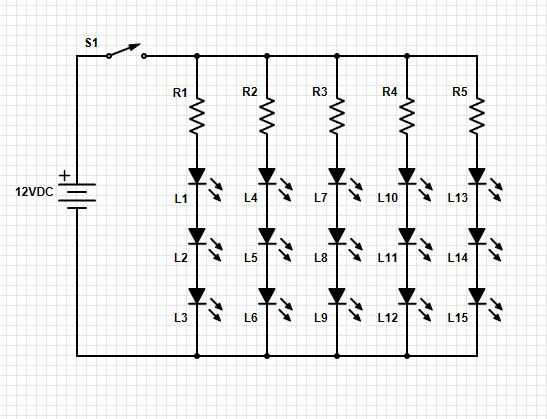

¿Por qué 15 (5 ramas de 3 LEDs)? Suena bien para mí.

¿Qué tamaño corriente limitando cárter debemos usar?

La corriente por cada rama debe ser menos de 15mA. Y puesto que los LED no tienen casi resistencia interna... necesitamos añadir una resistencia de limitación de corriente en cada rama de LEDs. De lo contrario, se permiten que demasiada corriente y el LED se queme. (no me creen?... intente todo... vas a ver - te costará unos LEDs)

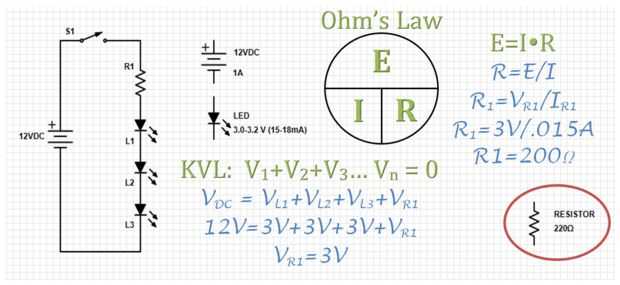

Para averiguar el valor de la resistencia (por rama):

  • Cada LED gotas 3V (3LEDs * 3V = 9 V)
  • Total de tensión = 12V
  • Resto = 3V (12V - 9V = 3V)
  • Ley de Ohm: I = V/R = 3V / 0.015A = 200ohms

Así que si usamos una resistencia de 220 ohm ... estaremos seguros (LED no será perjudicado en la elaboración de esta lámpara).
