Actualización de LED lámpara Luxo Maginfying (14 / 19 paso)

Paso 14: Distribuir la energía a los grupos de LED

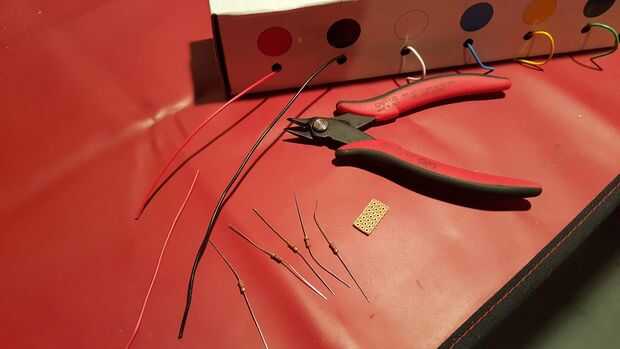

Para crear una red de distribución de energía, he utilizado:

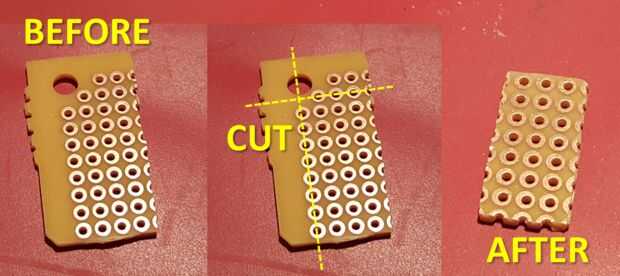

  • un trozo de perf-Junta (recortada y guardada suave)
  • 22 cable AWG sólido (corte a la longitud y soldadas a la perf-Junta)
  • 5 - resistencias de ohm 220 soldadas a los extremos positivos de cada grupo de LED

Pasos:

  1. La soldadura de los cables de suministro de energía a la Junta de perf

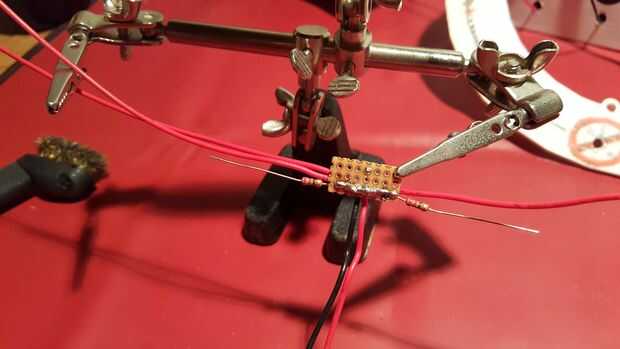

  2. Crear un encabezado positivo añadiendo cables adicionales a la Junta de perf y unirse a que ellos junto con la soldadura

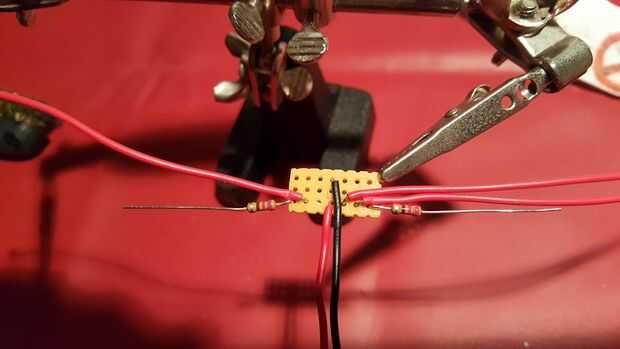

  3. Crear un encabezado negativo añadiendo cables adicionales a la Junta de perf y unirse a que ellos junto con la soldadura

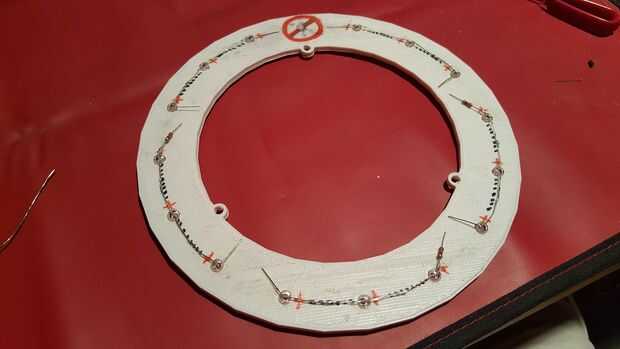

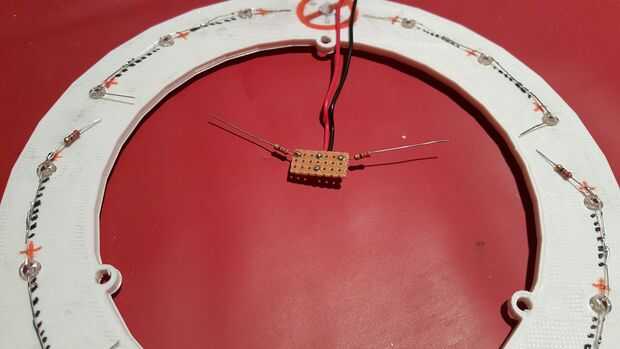

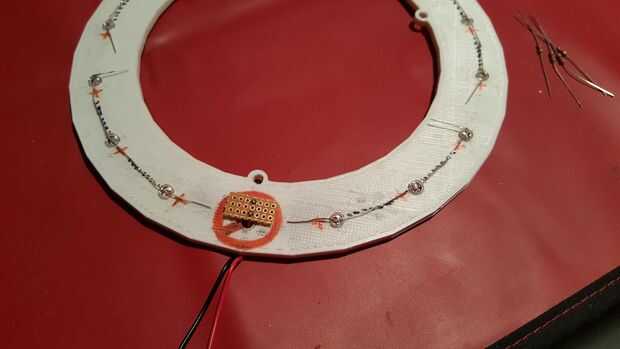

  4. Coloque la Junta perf con encabezados en el aro cerca del orificio sin usar

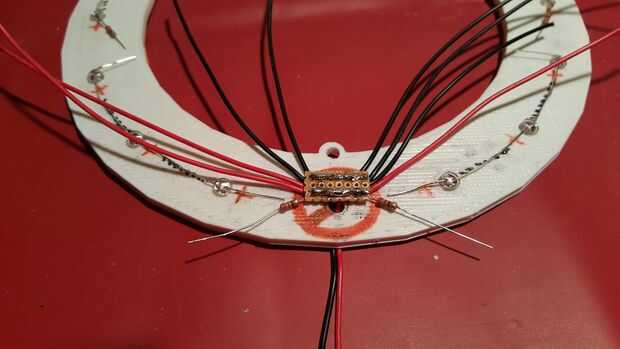

  5. Encamine los alambres de suministro de energía a través del orificio extra
  6. Recorte de alambre y cables de exceso

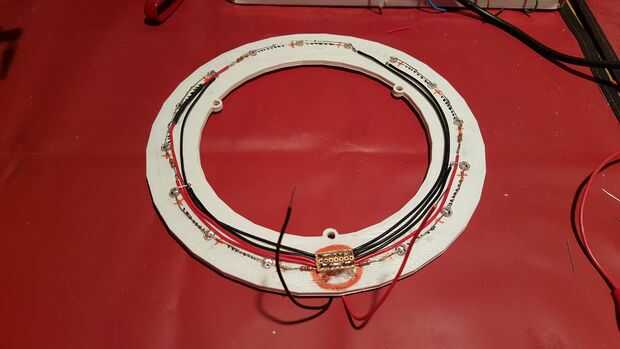

  7. Completar las restantes conexiones soldadas
