Actuador lineal de bajo costo basado en la vinculación de Sarrus (1 / 11 paso)

Paso 1: Materiales y herramientas

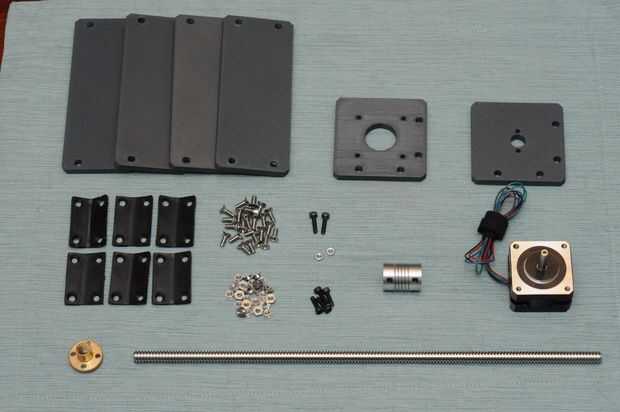

Materiales

A. acoplamiento placa (4 cada uno, 3D impreso o cortado en el paso 2 laser)

B. placa (1 cada uno, 3D impreso o cortado en el paso 2 laser)

C. placa de actuador (1 cada uno, 3D impreso o cortado en el paso 2 laser)

D. bisagra de plástico de (6 cada uno, McMaster-Carr parte Nº 1637A713)

E. tornillo de cabeza plana, rosca 6-32 x 3/8 pulgadas de largo (24 cada uno)

F. Press-en tuerca, rosca 6-32 (1 paquete de 25, McMaster-Carr parte Nº 94674A515)

G. tornillo de cabeza del zócalo, M3x0.5 x 12 mm de largo (2)

H. tuerca hexagonal de, M3x0.5 (2 cada uno)

I. toma de tornillo de cabeza, M3x0.5 x 10 mm de largo (4)

J. eje de acoplamiento, 5 mm a 8 mm (1)

Motor de pasos NEMA 17 de K. con M3x0.5 rosca agujeros de montaje (1)

L. tuerca roscada M8 Acme (1)

M. Acme M8 rosca barra, 300 mm de largo (1)

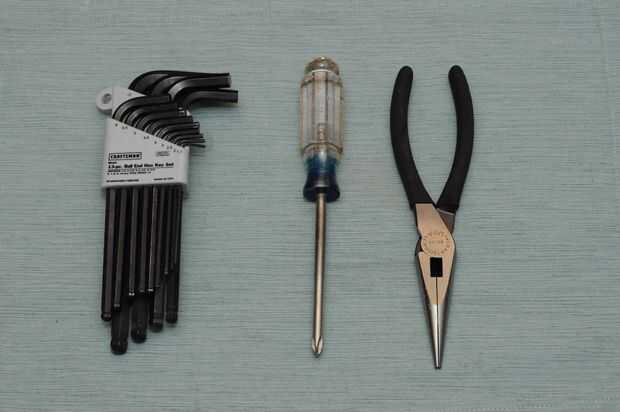

Herramientas

N. juego de llaves hexagonal métricas de

O. #2 Destornillador

P. alicates de punta
