Accionar la válvula de bola de 1/2" PVC (3 / 7 paso)

Paso 3: Nuevas piezas

·
Piezas impresas 3D

o caja, la tapa de la caja y los tornillos fueron proporcionados en (http://makecourse.weebly.com)

o tapa

o tornillos

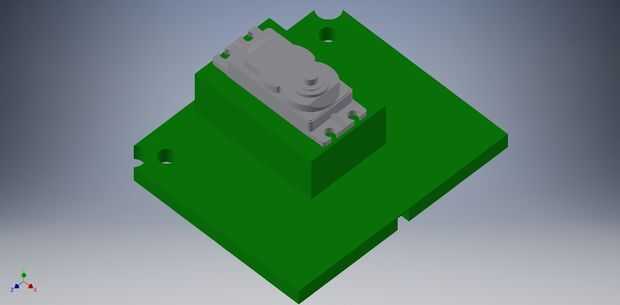

o ServoMount – se trataba de la primera parte que he creado. Dibujé por crear un plano de trabajo dentro de la caja y utilizar un fichero .stl importado de un servo similar (de idénticas dimensiones.) Para este proyecto imprimí esta parte con relleno 60%.

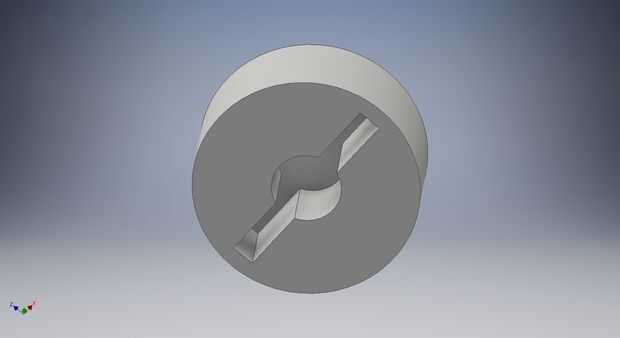

o GoBetween – se trata de una 3 1/8" cilindro con un hueco rectangular que se adapta perfectamente un ½" Hayward PVC bola válvula. El ajuste se determinó midiendo cuidadosamente la dimensión de la brida de tres representante válvulas de Hayward. Tengo que añadir dos agujero de perno a esta parte y para este proyecto cuidadosamente perno agujeros perforados a través de mi relleno 60% parte final

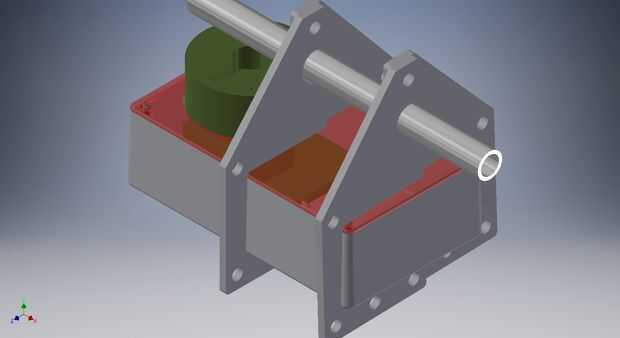

o GoBetween2, esta pieza fue creada por proyección de la sección transversal de la GoBetween en un plano de trabajo y sacando dos agujeros del perno y una abertura más o menos concéntrica al 2" servo doble brazo de Hitec.

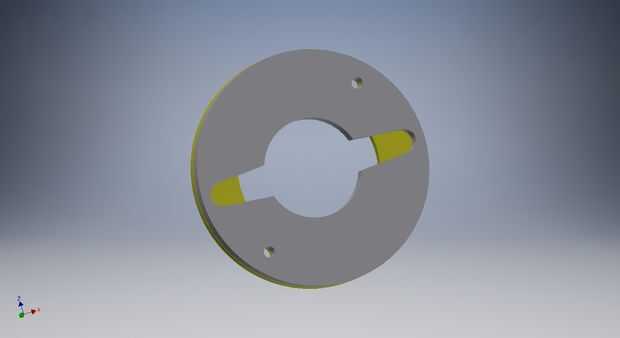

o GoBetween3 – esta parte es como una arandela y un tapón que sostiene el conjunto de GoBetween2 juntos y contra el brazo del servo. Es como una arandela grande con dos hendiduras hexagonal 8-32 sobre los agujeros de perno.

· Piezas cortadas por láser

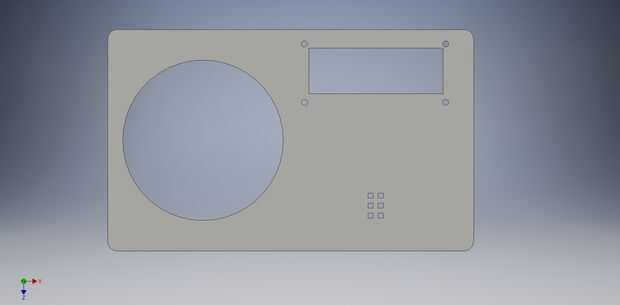

o tapa. En última instancia, no corte mi tapa de acrílico transparente como previsto debido a un mantenimiento de cortadora láser. En su lugar replican esta parte lo mejor posible con mi tapa existente. Aquí está el archivo para que usted pueda imprimir 3D o corte por láser.

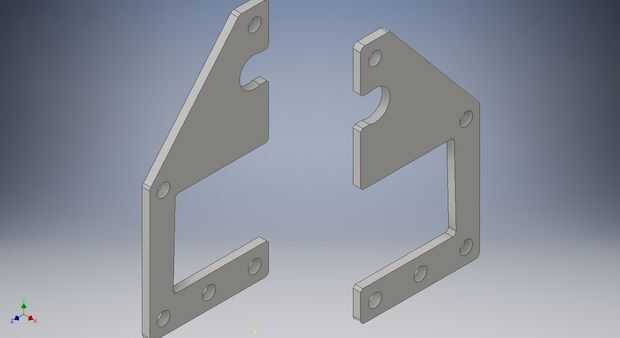

o apoyos – estos mirar un poco áspero y creo que debo ampliarles un poco, pero encajan bien y realmente funcionan.
