Este instructable fue creado en cumplimiento de la exigencia de proyecto de la Makecourse de la Universidad de South Florida (www.makecourse.com).
Sin duda, hay muchas válvulas actuadas en el mercado, pero es difícil encontrar actuadores que pueden "deslizarse" sobre sus válvulas de bola de PVC existentes. La ventaja del actuador de la válvula de la disociación es evidente desde el punto de vista de mantenimiento independiente: es decir, si los componentes eléctricos se usan hacia fuera, por qué debe uno ser necesarios para cambiar una válvula. Válvulas de bola de PVC son omnipresentes y baratos. Además, el CPVC es a menudo la mejor opción para flujos corrosivos. Utilizo muchas válvulas de bola de PVC de ½" en mi laboratorio ambiental y tengo un gran deseo de accionar dentro de un circuito de control total, sin embargo creo que el concepto sería útil a los demás. Dicho esto, se trata más de una prueba de concepto, el diseño es todavía algo rudimentario y voy a seguir actualizar el diseño en general como ser más hábil con los diferentes software, herramientas y componentes.

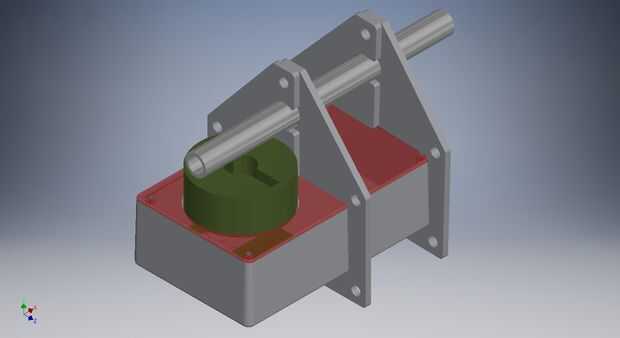

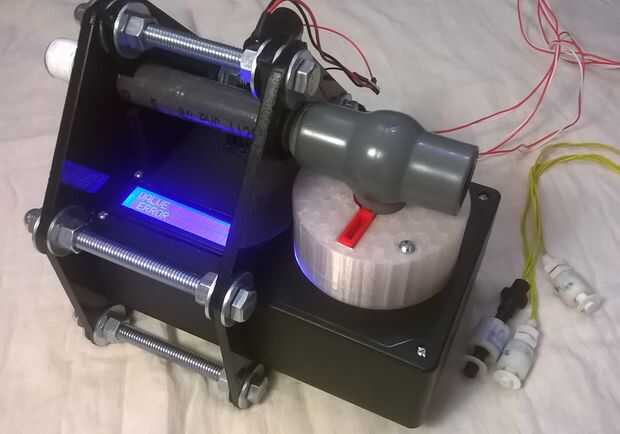

Para hacer este actuador, empecé creando un conjunto en Autocad Inventor que permitió por diseñar mi novela partes alrededor parte importados imágenes que representan las partes que ya había comprado. Luego tuve mi novela piezas 3D impreso y cortado laser. Ensamblar todas las piezas físicas es relativamente sencillo: empecé instalando el servo, su "soporte" y la "GoBetween". A continuación, alambré el script instalado Arduino para el servo, así como una pantalla LCD, 3 interruptores de flotador y un 6.0VDC batería de NIMH. Finalmente sujeta el actuador montado en una válvula y un tubo con algunos soportes personalizados y un montón de 4 a 4 ½" pernos hexagonales. Más adelante te proporciono un enlace a un video de demostración del proyecto que esperemos claridad a esta explicación.
