Prensa al vacío de Venturi - tomando la madera a una nueva dimensión

He estado buscando a ampliar mi afición y conseguir más allá de la fabricación aparentemente blocky o excesivamente cuadrada en carpintería. Para ello busqué en encontrar mejores maneras de dar forma o añadir dimensiones a mis proyectos además de hacking, en el material. También me gustó el aspecto de mayor resistencia de capas múltiples.

Esto originalmente comenzó como un experimento para ver cómo podía llevar a la práctica vacío en mi carpintería. Debido a mi prisa, el producto final no es tan perfecta o bastante, sin embargo, este experimento ha durado y funcionó muy bien, tan bien que no veo necesidad de actualizar en el futuro inmediato.

Cuando empecé mi investigación la bomba verdadera costo más bajo que pude encontrar fue más de $100 (un poco caro para mí experimentar sólo con). He intentado hacer mis propio varias maneras de utilizar algunos accesorios de tubería, soldadura de fundición. Trabajaban pero no pude conseguirlos para generar suficiente succión. Tal vez si tuviera un verdadero fresado a máquina o impresora 3D podría han logrado.

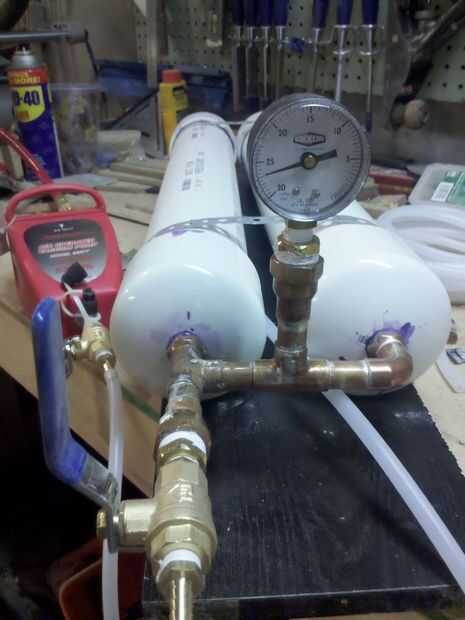

El núcleo del proyecto es la 'bomba' para ello, descubrí que las bombas para eliminar trabajo refrigerante de AC muy bien. Yo no soy publicidad puerto de carga, solo lo encontré aquí: http://www.harborfreight.com/air-vacuum-pump-with-... a un precio que estaba dispuesto a experimentar. Espero puedo mostrar cómo construí esto y algunas de las maneras lo he usado y que hay otras sugerencias para la mejora.

Materiales

  • Bomba de vacío de aire-
  • Manómetro de vacío
  • 2 válvulas de bola
  • Tubo de PVC de gran diámetro con tapones (3" a 6")
  • Instalaciones de tuberías de diámetro pequeño (he utilizado cobre de un viejo proyecto pero imagino que PVC funciona bien)
  • Tubería PEX o aún las líneas de agua del refrigerador
  • Conectores de Gator
  • Compresor de aire (independiente)
  • Sujetadores de la correa
  • Placa base utilizado para el montaje

Herramientas

  • Sierra de inglete / hack vio
  • Tubería de cemento (material de soldar si utilizas cobre)
  • Taladro
