Abrir sistema de detección de mosca (8 / 19 paso)

Paso 8: Reunir las piezas

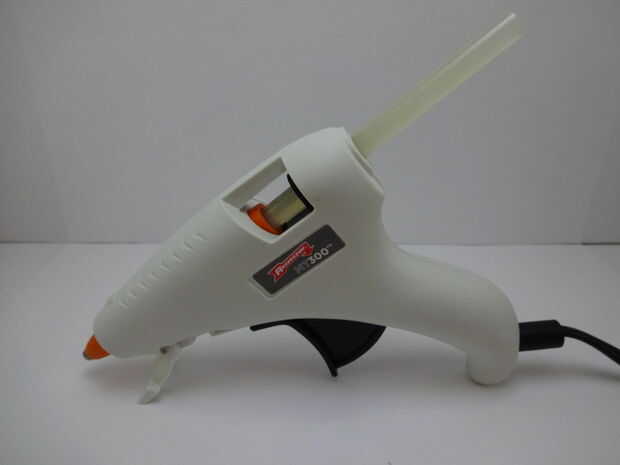

Decidí ir un poco más personalizada (leer: tiempo) ruta y no tenga todas estas piezas en mano. Este diseño puede mejorarse de muchas maneras, y te señalan hacia fuera en el camino. Las piezas que se muestra en las fotos de arriba son sólo un subconjunto de lo que se necesita.

Tomaré el enfoque un poco más técnico para mi diseño - habrá esquemas, hojas de datos, código c y poco trasteando. Lector de ¡ cuidado! Pero haré mi mejor para explicar todo como ir - si no está familiarizado, no te preocupes, espero sea un buen aprendizaje experience.* de hecho, esta versión se lee más como un proceso de diseño y el pensamiento y que es a propósito (y espero que te guste!).

Para empezar, se proporcionan cuadros y una lista de materiales (BOM **) de los materiales que usted desea reunir.

  • (1 x) protoboard o protoboard

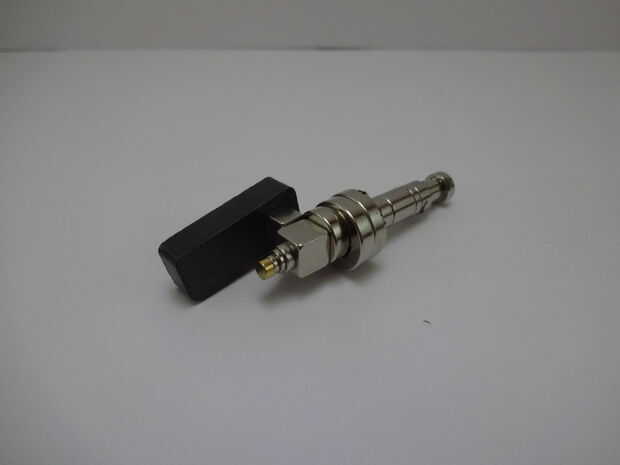

  • pequeño (1 x), fuerte (es decir, neodimio) imán

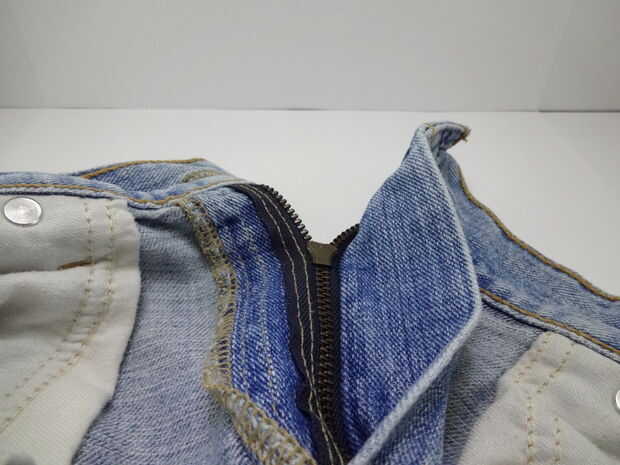

  • (1 x) par de pantalones o pantalones cortos con una cremallera

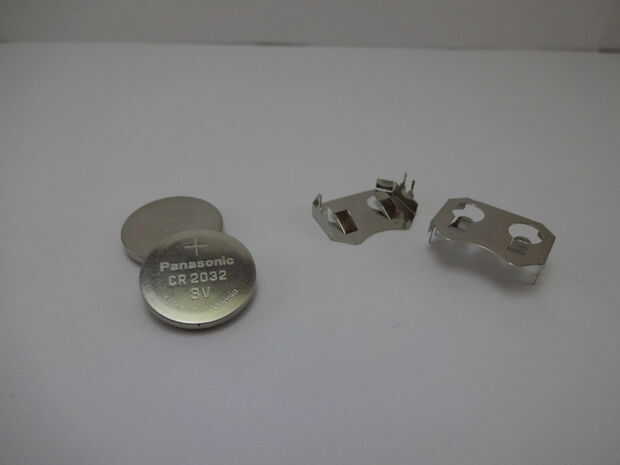

  • (1 x) 3V batería de botón (CR2032)
  • (1 x) moneda de la célula titular (BAT_HLD-001-THM)
  • (1 x) Deslice el interruptor (opcional JS202011CQN)
  • (1 x) ATtiny24A (ATtiny24a)

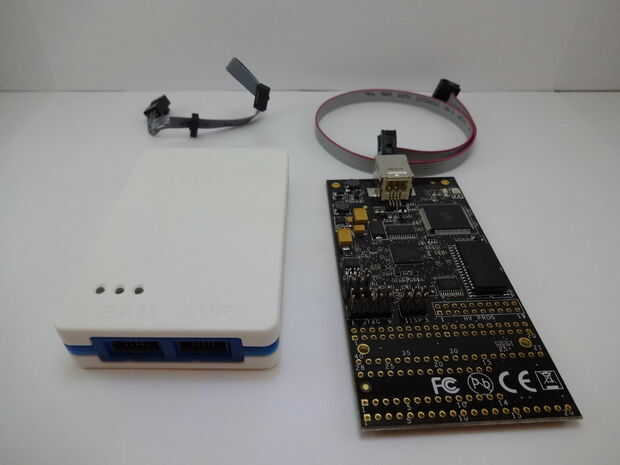

  • (1 x) hardware programador (AVR Dragon o Hielo de Atmel) ***
  • Sensor de efecto Hall (1 x) (A3212EUA)
  • motor de vibración pequeño (1 x) (extraído de teléfono antiguo, o el Motor)
  • LED Bicolor (1 x) (LHG3392)
  • PFET pequeño (1 x) (TP2104)
  • (2 x) pequeño NFET (BS270)
  • (1 x) pequeño diodo (1N4148)
  • Ω 100 (x 2) ***
  • Ω 680 (2 x)
  • kΩ 22 (1 x), 1% de tolerancia
  • (4 x) 120 kΩ, 1% de tolerancia
  • condensador cerámico de 100 nF (x 4)

* No dude en dejar un comentario o mensaje pidiendo más detalles! Puede ser un montón de cosas que rápidamente y haré mi mejor esfuerzo para elaborar.

** Creo yo, este acrónimo nunca envejece.

Lo siento, estas pueden ser un poco caras. El IDE de Arduino podría ser utilizado con algunos de ATtiny, pero el programador del hardware se necesita para cambiar la configuración de fusible (es necesario para configurar opciones de ahorro de energía y la frecuencia de reloj).

Para pasivos tales como resistores y condensadores, hay muchos muchos que podían funcionar. No hay requisitos especiales son necesarios excepto una resistencia k 22 k y 120 con tolerancia de 1% en la batería, comprobación de circuito.
