Paso 4: Preparación de las conexiones

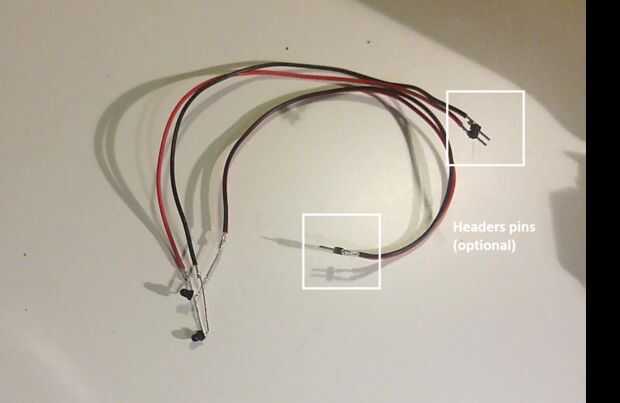

1. un gancho encima del alambre para el fotodiodo de la soldadura. El fotodiodo tiene dos cables, uno que es más largo que el otro. El cable más largo es el ánodo. El cable más corto es el cátodo. La orientación del fotodiodo es importante. Pero para ahora, suelde el cable rojo con el cable más largo y soldar el cable negro con el cable más corto. Yo también soldadas unas pinzas de encabezado a los otros extremos del cable. Esto es opcional.
2. soldar algún cable para el LED IR. Similar al fotodiodo, el LED tiene dos cables, uno más largo que el otro. Suelde el cable rojo al largo de los dos cables y el cable negro con el más corto de los dos.

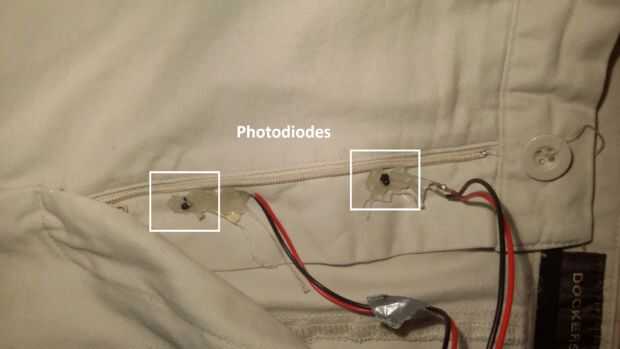

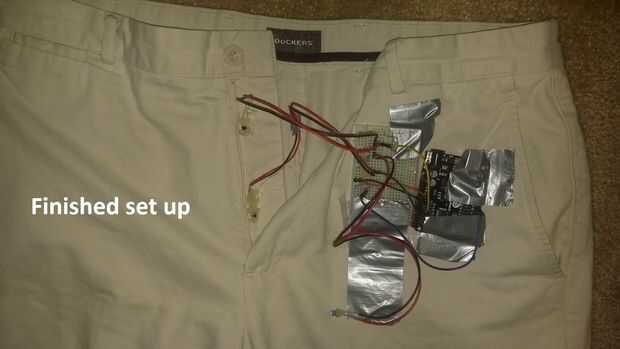

3. caliente pegue los fotodiodos en el pantalón, justo detrás de la barra deslizante. No caliente el pegamento de la cadena de la cremallera, o la cremallera se deslice hacia arriba.

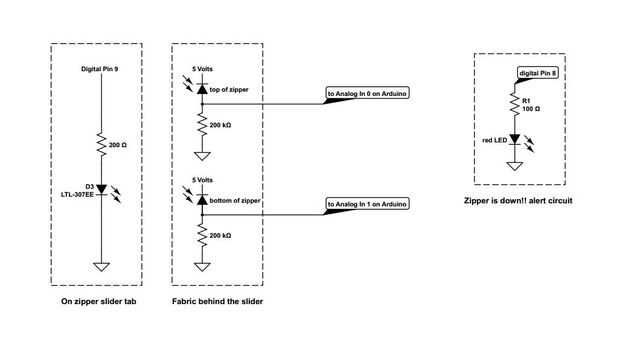

Conexiones del protoboard
4. los ánodos de los fotodiodos deben conectarse a 5 V. Los cátodos deben conectarse a las resistencias de 220 kOhm. Se conecta a tierra el otro extremo de las resistencias.
5. conectar el LED IR en serie con el resistor de 100 Ohm. Os adjunto el IR LED al pin 9, pero también se podría unir a 5 voltios. Nos dirigimos a alto para perno 9 de todos modos por lo que es de 5 voltios.
6. el LED rojo debe colocarse en serie con la resistencia de 200 Ohm y una de las conexiones va a pin digital 8 en el Arduino.
