Abrir sistema de detección de mosca (12 / 19 paso)

Paso 12: El Sensor de efecto Hall

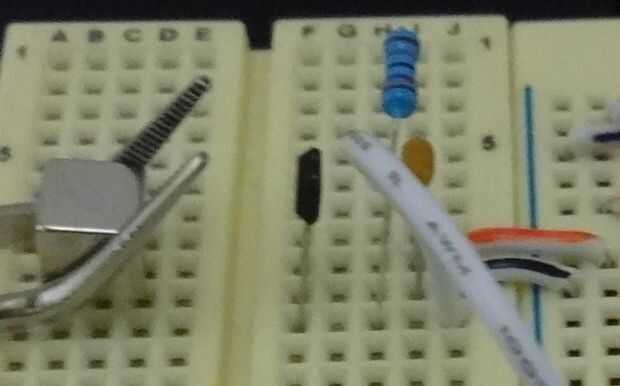

Elegí esta parte basada en consideraciones de la alimentación - puede funcionar de 2.5V a 3.5V suministro y dibuja en uA 10 peor. Mientras que muchos de los sensores de efecto hall diseñados para utilizarse en aplicaciones de motor dc sin escobillas tienen conexiones similares, te revisamos la hoja de datos para determinar cómo utilizarlo. Podemos ver que cuando un imán está cerca, la salida es baja (cerca de 0 voltios). De lo contrario cuando el imán está muy lejos, la salida es alta (cerca de la tensión de la batería).

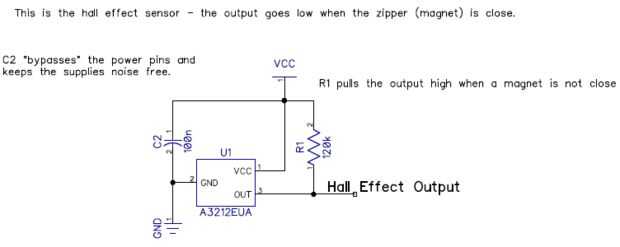

Puesto que nos estamos quedando en una pequeña batería y nos gustaría que pasado un tiempo, debemos elegir el resistor de pull-up * para que la corriente mínima se dibuja.

* La resistencia se llama un resistor de pull-up porque el sensor realmente activamente no "maneja" la señal de salida alta. En cambio, puede considerarse simplemente como un interruptor. Un imán cerca hace que el interruptor de cierre, conectando la salida a tierra. Cuando no está cercano de un imán, el interruptor está abierto, permitiendo la salida a flote - conectando un resistor de Levante, el voltaje en el lado abierto del interruptor va alta a la tensión de la batería.
