Paso 11: La batería (pequeña)

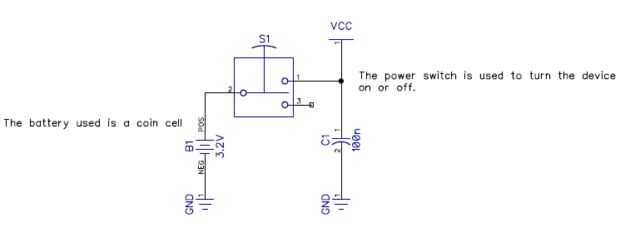

Idealmente, queremos una fuente de energía pequeña y de bajo costo. Elegí una pila de moneda CR2032 litio como un buen compromiso entre tamaño pequeño (20 mm de diámetro), suficiente voltaje (3V) y capacidad (mAh 225). La hoja de datos puede encontrarse aquí. Se incluye el interruptor para poder desconectar la batería del circuito fácilmente.
En comprensión y construcción de un circuito de un esquema, es fundamental consultar hojas de datos. Puedo transmitir la mayoría de la información importante acerca de una parte en mi explicación, pero hay muchas sutilezas no puede transmitir (o puede siquiera conocen!)
Por ejemplo, en la comprobación más a fondo de la hoja de datos, veo que la temperatura de funcionamiento entre -30 y + 60 grados centígrados. También, habrá gráficos adicionales sobre características con respecto a varios parámetros. He extraído dos gráficos de la hoja de datos y he subido a above.*

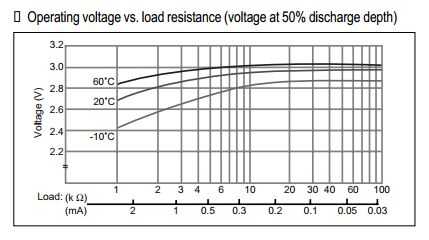

La tensión versus gráfico actual de descarga muestra que mayor corriente de carga, el voltaje de la batería disminuirá (a veces bastante dramáticamente!). Esto podría meternos en problemas más adelante y es una parte de este diseño que podría mejorarse. Si dibujamos demasiada corriente, el voltaje de la batería podría sumergir debajo de la tensión de algunos de nuestros componentes!

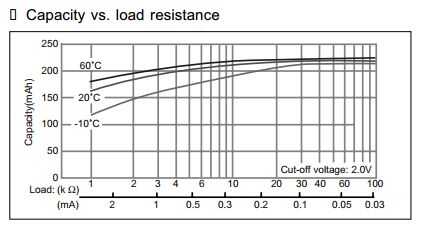

La capacidad de comparación gráfica de resistencia de carga muestra que como es más corriente, disminuye la capacidad de la batería. En la descarga de mA 1, obtenemos ~ 190mAh o 190 horas de vida! En la descarga de mA 2, obtenemos ~ 165mAh o sólo 82,5 horas de vida. Aviso que la disminución no es lineal - es decir, en la descarga 2 de mA no te 190/2 = 95 horas de vida. La corriente inferior que podemos ejecutar en el incluso ya va a durar nuestra batería.
* Futuros debates pueden referirse simplemente a la hoja de datos, no quiero desorden con demasiados cuadros! También es un buen ejercicio para acostumbrarse a la búsqueda de información relevante en estos documentos (a veces obtusos).
