Paso 5: Cómo usarlo

Análogo de entrada-salida:
Analógica 0 - Sensor CCD luz (CDS1)
Analógica 1 - accesorios de bornes 1 (TA1)
Análoga 2 - accesorios de bornes 2 (TA2)
Analógica 3 - accesorios a bordo toma 1 (sensor de temperatura en tablero externo J9)
Analógica de 4 - 1 de zócalo de accesorios a bordo (sensor de humedad en tablero externo J9)
Análogo 5 - accesorios a bordo toma 2 (sonido J10)

E/S digitales:
Digital 0 - no utilizado
Terminal digital de serie 1 - (TS1)
Digital 2 - Interruptor de a bordo (SW1)
3 Digital - altavoces Peizo a bordo (SP1)
Digital 4 - LED (LED 1) 1
Digital LED 5 - 2 (LED 2)
6 digital - accesorios de bornes 1 (DA1)
Digital 7 - accesorios de bornes 2 (DA2)
Digital 8 - accesorios de bornes 3 (DA3)
9 digital - accesorios de bornes 4 (DA4)
10 digital - reservados para adicional Shield (escudo pins corresponden Ethernet)
Digital 11 - reservados para adicional Shield (escudo pins corresponden Ethernet)
Digital 12 - reservados para adicional Shield (escudo pins corresponden Ethernet)
Digital 13 - reservados para adicional Shield (escudo pins corresponden Ethernet)

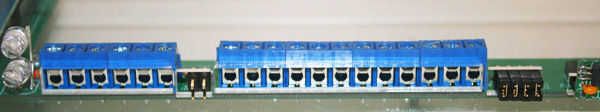

Cabeceras
CWe han proporcionado 6 cabezales que pueden utilizarse para ampliar las funciones de la Junta de brote para añadir sensores adicionales, dispositivos de entrada o dispositivos externos de control. A la izquierda tenemos 2 terminales analógicos y a la derecha tenemos 4 terminales de Digital. Estos terminales todos tienen un conjunto de tres zócalos que todos utilizan la misma configuración de 5V + a la izquierda, entrada-salida en el centro y la tierra a la derecha. Además los dos puertos analógicos pueden simplemente configurarse como E/S digitales según sea necesario con el arduino pinmode.

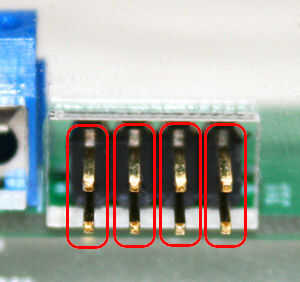

Puentes

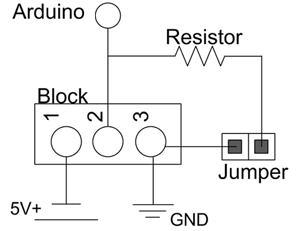

Hemos añadido estos puentes a nuestra junta para permitir la conexión flexible de circuitos adicionales a través de los terminales del accesorio. Esta configuración le permite configurar un botón de 2 cables para la entrada, tiene la opción de 5v y GND en un dispositivo externo, o incluso tierra sus pernos analógicos flotantes para señales más constantes.

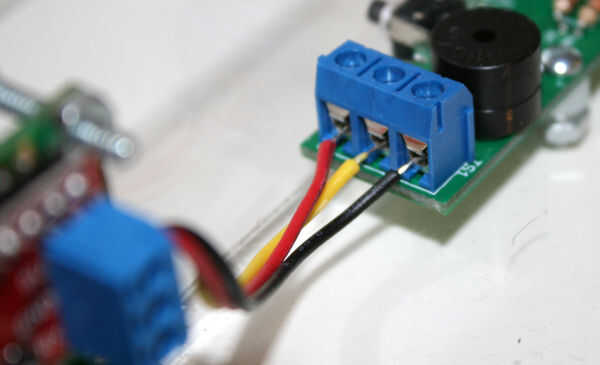

Cabecera de la serie
Hemos añadido una cabecera de serie en este tablero para que pueda conectar una pantalla de LCD con facilidad. Como se puede ver en la imagen aquí tenemos nuestro bloque terminal 3 montado en el extremo de la tabla. De izquierda a derecha tenemos 5V +, TX, tierra. Si usted decide usar una divertida chispa pantalla LCD Serial esto permite la más simple y más además de fácil de usar, que usted podría desear.

Más información:
Usted puede encontrar un montón de gran información sobre cómo utilizar una tabla de brote, cómo conectar sensores o que aparatos en SproutBoard.com
