Paso 4: Montaje de Cable potencia base
CABLE USB

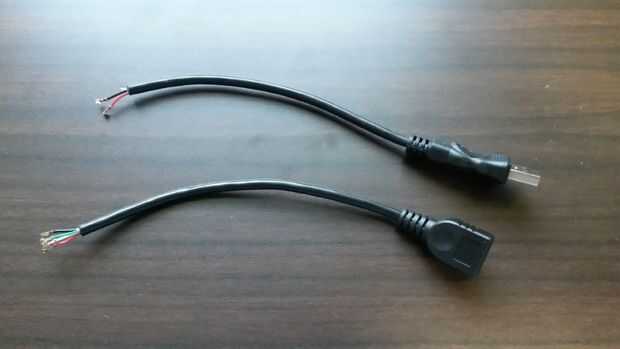

Corte el cable USB con el extremo macho 8.25" de largo. Tomar el extremo hembra y alineados con el conector macho y cortar para emparejar (cerca de 7,75" de largo). Tira de. 5" de la cubierta exterior y protección de los extremos y corte a los cables verde y blanco en el extremo macho como no son necesarios. Apriete los pernos Hirose en los cables de 6.

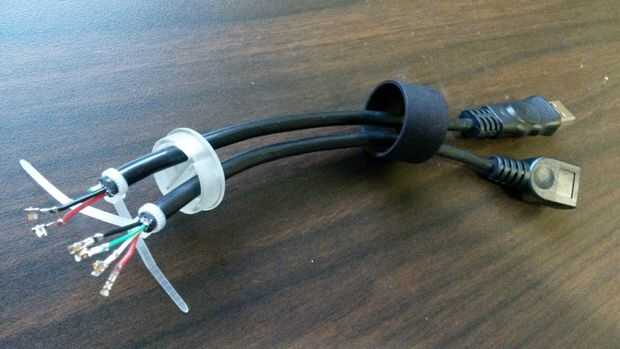

Diapositiva de la energía base LED tapa cubierta sobre los dos cables después insertar los cables a través de la energía base LED tapa con el hombre extremo en el orificio superior de la derecha. Añadir entonces los amarres de Cable hasta el final de la chaqueta del cable para evitar que el cable Deslice hacia fuera.
Conecte los conectores de 4 pines de Hirose a los cables como se indica a continuación:
Cable macho - pin del cable rojo al puerto 2, perno de cable negro al puerto 1
Cable hembra - pin del cable rojo al puerto 1, puerto 2, pin del cable verde al puerto 3, perno de cable negro al puerto 4 pin cable blanco
Aprete los sujetacables y respiro el exceso. Tire de los cables para que los amarres de cable ponen en los bolsillos de la tapa LED.

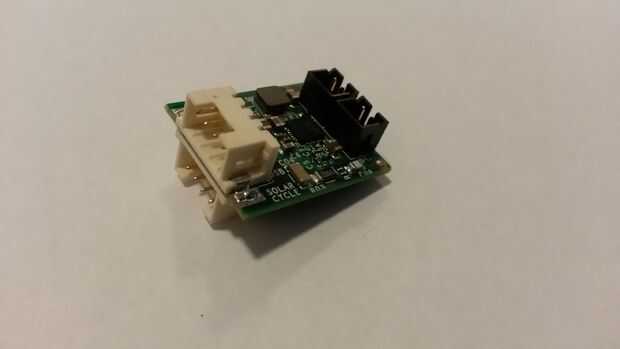

Conecte el circuito de base a los conectores de cable como se indica a continuación:
Cable macho - Conecte al puerto etiquetado como IN6V
Cable hembra - Conecte al puerto etiquetado como USBOUT

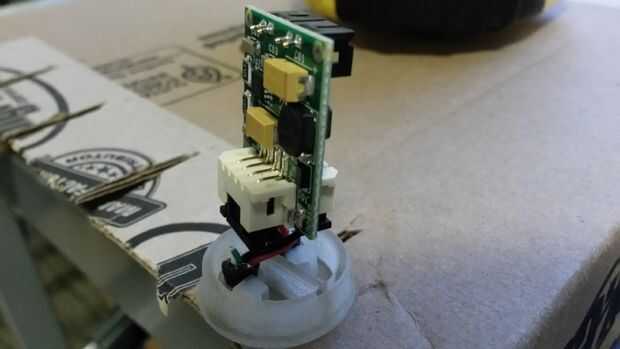

Darle el circuito un poco para ajustar la diferencia entre el circuito y la tapa del LED.
CABLE DE LED

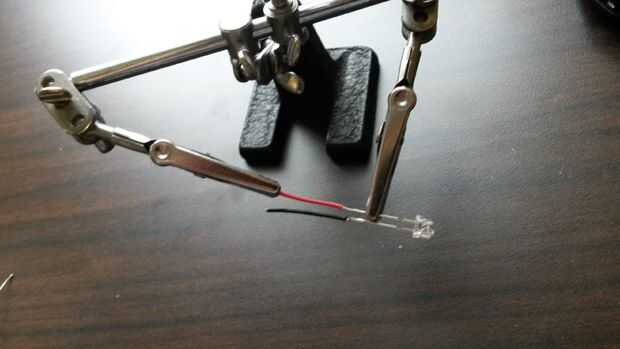

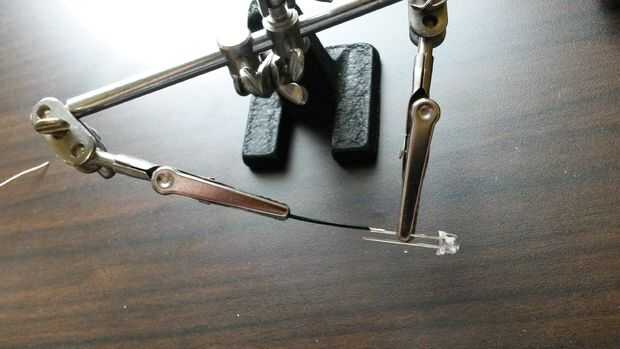

Soldadura el. 20" despojado el extremo del cable negro corto a la pata corta del LED (cátodo) y la soldadura del. 20" despojado extremo del cable rojo corto en la pierna más larga del LED (ánodo). Deslice el tubo del encogimiento del calor 1/16 de pulgada sobre las patas del LED y utilizar una pistola de calor para reducir el tamaño del tubo. Doble el pasador de Hirose a los extremos de los cables. Conecte el conector de 2 pines de Hirose con el cable de Red al puerto 2 y el cable negro al puerto 1.
