Paso 1: Materiales, herramientas y archivos necesarios
Aquí está una lista de los materiales, herramientas y archivos necesarios. Se proporcionan enlaces para comprar o descargar la mayoría de los artículos. Los artículos en la tienda de Solarcycle Shapeways puede descargarse gratis o comprados directamente y están marcados como sigue: $1 mark-up para componentes pequeños, $2 para los componentes de media y $5 para componentes grandes. Incremento de fondos se destinarán a mantener el sitio de Solarcycle y mejorar la tecnología de cargador solar. Shapeways tiende a tener la impresión de 3D de muy buena calidad en todo tipo de colores y materiales. Resultados pueden variar con otros métodos de impresión 3D. Archivos 3D, archivos Gerber, esquemas y planos de piezas pueden ser descargados de www.solarcyclepower.com

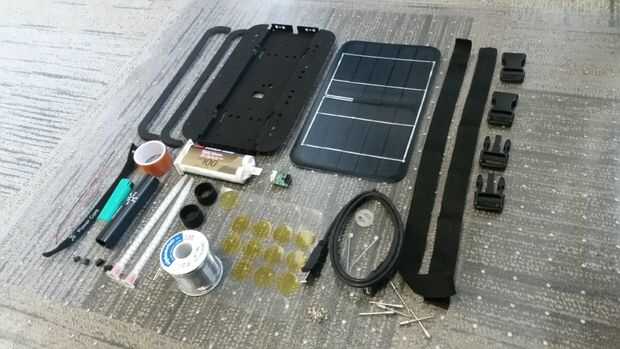

MATERIALES:
Descripción
Solarpad soporte 1 http://www.shapeways.com/shops/Solarcycle
2 ajuste del borde Solarpad http://www.shapeways.com/shops/Solarcycle
1 Panel Solar (dibujos de diseño se puede descargar en http://www.solarcyclepower.com/index/Open_Source.h... Suntactics los paneles solares se recomienda porque tienen la más alta potencia verificada. Usted puede intentar cortar sus propias células solares utilizando este instructable o puede comunicarse con www.suntactics.com para construir uno para usted. Usted puede tener suministro de algunos materiales a Suntactics para algunos prototipos porque aún no son productos estándares).
1 acero inoxidable 1/4-20 tuerca (el diluyente tuerca altura el mejor http://www.mcmaster.com/#stainless-steel-hex-nuts/...)
2 1.5' largo polipropileno 1 pulgada ancho correa (Asegúrese de cuando cortes las correas, derretir los extremos para evitar que se deshilache. Utilice 2 correas adicionales para extensiones de envolver alrededor de carga más grande como mochilas o bolsas de la tienda. También puede hacer más larga de las correas http://www.acehardware.com/product/index.jsp?produ...)
2 1" plástico liberación correa hebilla set (Use 2 extra hebillas para que extensiones envolver alrededor de carga más grande como mochilas o bolsas de la tienda. Disponible en Ace Hardware. Referencia http://www.bulkstrap.com/plastic-hardware.php)
1 casquillo de extremo de núcleo de poder http://www.shapeways.com/shops/Solarcycle
1 potencia base tapa cubierta http://www.shapeways.com/shops/Solarcycle
De poder base LED Cap 1 http://www.shapeways.com/shops/Solarcycle

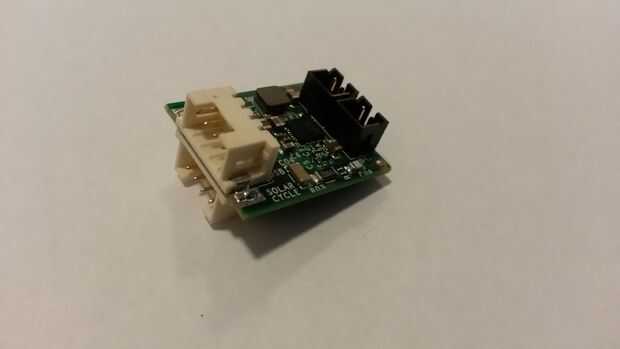

1 circuito base (esquema, archivos Gerber, etc. se puede descargar en http://www.solarcyclepower.com/index/Open_Source.h... Algunos se pueden comprar en Ebay http://www.ebay.com/itm/271412305343?ssPageName=ST... Los componentes principales de la IC son el controlador de carga máxima MAX8903G y MAX1790 DC-DC convertidor elevador de tensión circuitos)
1 NCR18650B 3350mAh bateria de Ion de litio de Panasonic sin protección www.ebay.com (si menor costo es necesario, probar con la batería de Panasonic NCR18650A con menos capacidad de 3070mAh. Asegúrese de que se ha desprotegido y comprobar cuidadosamente la batería número de parte. Las baterías protegidas han añadido longitud con un circuito integrado, que puede afectar al rendimiento. Referencia http://industrial.panasonic.com/www-cgi/jvcr13pz.c... Otras marcas de baterías no se recomiendan porque el controlador de carga para la batería puede ser tan alto como 2000mA y la química de Panasonic NCR18650 pueden manejar. Si desea utilizar otras marcas, asegúrese de cumplir con las mismas especificaciones, química y puede manejar hasta 2Amps de corriente de carga. Uso de pilas que no cumplen estas especificaciones puede conducir a daños peligrosos batería.)
1 verde 5mm LED de sombrero de paja www.ebay.com
2 conector de 2 pines de Hirose DF3-2S - 2C http://www.digikey.com/product-detail/en/DF3-2S-2C...
2 conector de 4 pines de Hirose DF3-4S - 2C http://www.digikey.com/product-detail/en/DF3-4S-2C...
10 Hirose toma 24-28 AWG doble Pin DF3-2428SCC http://www.digikey.com/product-detail/en/DF3-2428S...
2 2,3 mm X 60mm (. 09 "X 2.5") de la atadura de cables http://www.centralcomputers.com/catalog/product.js...
2 3' macho-hembra USB 2.0 tipo A Cable de extensión USB (Cable plano puede ser descargado en http://www.solarcyclepower.com/index/Open_Source.h... Cables rojos siempre tienen buena resistencia de agua. Algunos se venden en Ebay http://www.ebay.com/itm/271412290808?ssPageName=ST...)
1 12" rip Tie Lite http://www.frys.com/product/937708?site=sr:SEARCH:...
Tubo de 1 aluminio 4,19" largo (corte el tubo a la medida con una sierra para metales y presentar al final parece que funciona mejor. Cortatubos tienden a aplastar el tubo. Anodice opcional, fina lija mano Polaco trabaja bien también http://www.mcmaster.com/#89965k631/=qu57q8)
1 1" rollo de cinta de Kapton amplia http://www.mcmaster.com/#7648a715/=qu5807
2 1" Kapton cinta disco http://www.mcmaster.com/#77595a35/=qu586k
1 1" diámetro de la pieza de 2,7" largo http://www.frys.com/product/3222501?site=sr:SEARCH... de la tubería del encogimiento del calor
2 1/16" pedazo de 1.0" largo http://www.frys.com/product/3221391?site=sr:SEARCH... de la tubería del encogimiento del calor
1 1.7oz (50mL) 3M Sotch-Weld Dp-100 Plus transparente de Epoxy http://www.grainger.com/search?searchQuery=dp-100+...
1 rollo de alambre de la soldadura
Remaches de aluminio 6 1/8" POP".126-.187" Thk Mat'l http://www.mcmaster.com/#97447a020/=qu7adi
2 inyectores de mezcla de epoxi (Epoxy puede endurecer en boquilla tan tienen repuestos en caso de http://www.mcmaster.com/#catalog/120/3413/=qu7buz)
Varias longitudes 26 AWG estándar rojo y negro trenzado 4 Amp máximo alambre listados a continuación: http://www.mcmaster.com/#catalog/119/798/=qu7rf6
1. el otro extremo de la tira de 96" cable rojo.06 tira un extremo.20
El otro extremo de la tira 1 8,00" cable rojo.06 tira un extremo.20
El otro extremo de la tira 1 1,06" cable negro.06 tira un extremo.20
El otro extremo de la tira 1 6,10" cable negro.06 tira un extremo.20

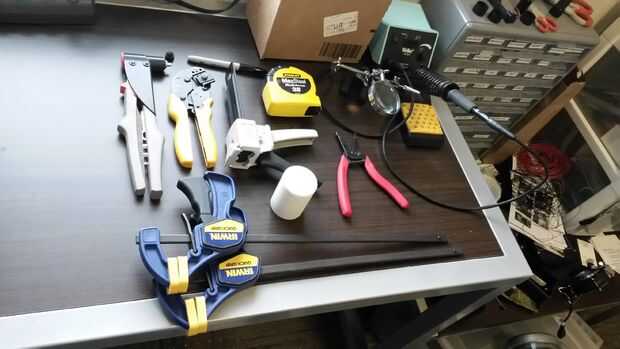

HERRAMIENTAS:
Descripción
1 energía base batería artefacto https://www.shapeways.com/shops/Solarcycle
1 3M Manual de Epoxy aplicador pistola EPX (creo que están cambiando la pistola a un diseño de metal pero he encontrado una versión plástica aquí http://www.uline.com/Product/Detail/H-3803/Adhesiv...)
1 pelacables gama de calibre 24-26
Arrugador del alambre 1 rango de calibre de 20-24
2 agarre abrazaderas rápidas capaces de abrir por lo menos 6 pulgadas
1 pistola de remache POP (usé PowerLink 30 y parece difícil de encontrar en Internet, pero estoy seguro de que funcionará cualquier pistola de remache POP)
1 cinta métrica (precisión pinzas recomendado trazando cortes)
1 tercera mano para soldar abrazadera
1 soldador
Pistola de 1 calor
1 multímetro
1 pedazo de caucho. 6" diámetro X. 3" H
1 Tijeras
