Paso 4: Montaje de las partes en el caso
El debajo de las instrucciones se aplican al caso 3D impreso diseñado para este proyecto. Si va a usar/hacer su propia caja o saltarse el próximo paso de medio de montaje.

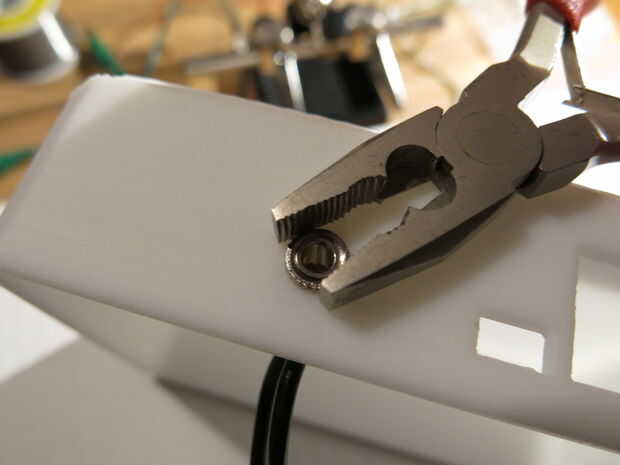

Desatornille el anillo de montaje de panel frontal de la hembra que solo soldados hasta y empújelo a través del agujero redondo en la parte superior la mitad de la caja hasta que usted puede conseguir el anillo de montaje en el exterior. Esto apretar y debe montarse firmemente el conector.
En mi caso el agujero era demasiado pequeño para poner el caso en un vicio con alguna cartulina y había perforado el agujero más grande. El agujero se desde entonces ha hecho más grande en el modelo 3D disponible para que esto no debería ser un problema.

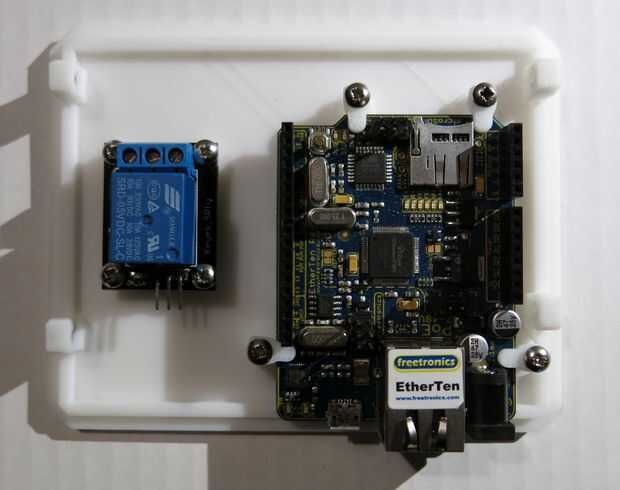

Si está utilizando un grifo y tornillos de máquina, pase el pié cuatro y el taller de los pares de columnas de montaje. Pop la placa de relé en la libre de pie unos cuatro y atorníllelo abajo. Para el EtherTen necesita alinear en la parte inferior de los pares de pilares y luego inserte los cuatro pernos de montaje impreso 3D. La parte del perno pasa a través de la EtherTen los agujeros de montaje y en los pilares inferiores. La parte del hoyo va sobre los pilares más altos que atornillan hacia abajo como se ve arriba.
Los componentes están conectados mecánicamente, nuestra siguiente tarea es las conexiones eléctricas y cierre del caso.
