Paso 2: Verifique su abridor
Antes de comenzar usted debe encontrar la mejor manera de conectarse a su abridor de puerta de garaje.

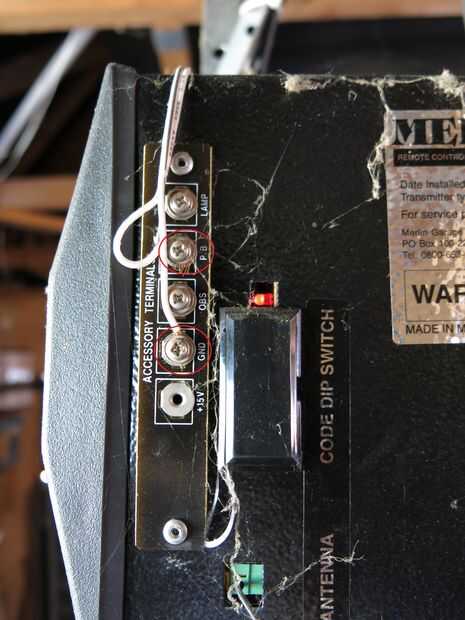

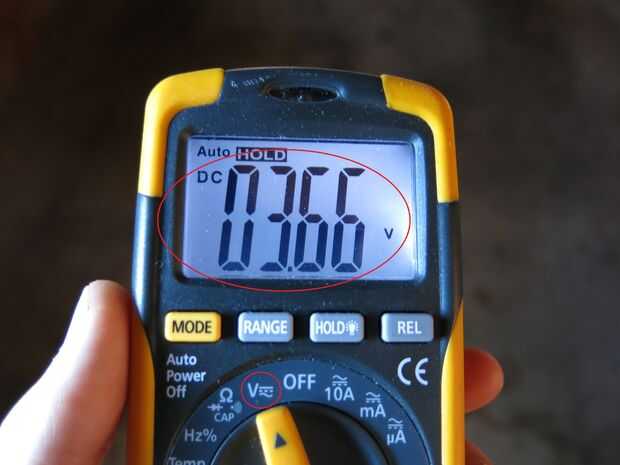

Opción 1, terminales del abridor: Echa un vistazo en el abrepuertas de garaje su uno mismo. Esta es la caja que alberga el motor y generalmente hace un fuerte zumbido al funcionar. En esto suele haber varios terminales para la conexión de otras partes y piezas. Encontrar las utilizadas para un mando a distancia por cable. En mi caso están marcados P B (probable de "botón") y GND (tierra de), pero son más fácilmente identificables por los cables de conexión de ellos y el control remoto. Si el abridor no tiene estos, su única opción es la opción 3. Para probar estos terminales para grab idoneidad un multímetro y mida la tensión entre los dos terminales. Si tiene un buen valor bajo como 3.66 V obtuve, debe ser seguro conectar el relé a estos terminales. Cualquier tensión en la región de 100-240 V es demasiado alta. Si no tienes una pared con cable remota, utilice esto como su punto de conexión y vaya al paso siguiente. De lo contrario ir a la opción 2.

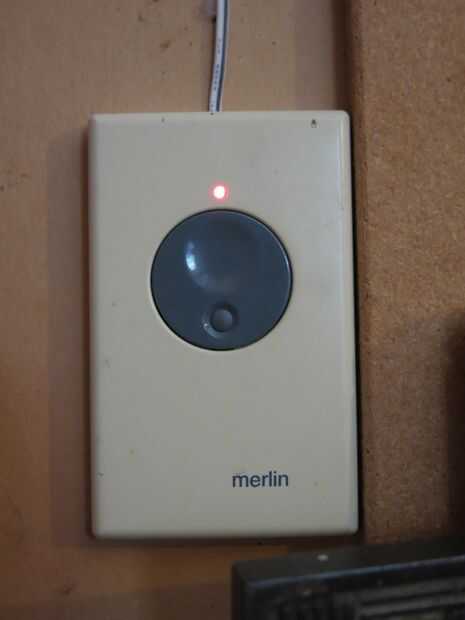

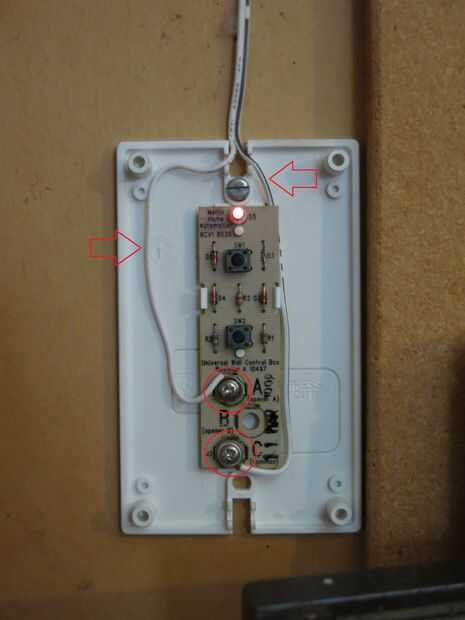

Opción 2, el mando a distancia por cable: Si usted tiene una conexión de pared remoto, encontró generalmente en la pared de la puerta interior del garaje, puede ser un punto de conexión más conveniente. Estallido de la tapa y ver si los puntos donde terminan los cables del abrepuertas son de fácil acceso como en la imagen de arriba. Si entonces conectar el relé aquí debe funcionar igual si eran conectar a los terminales de la apertura de su uno mismo pero ahorrará tener que ejecutar otro par de cables para el abridor. Esto es donde elegí conectarse en mi caso. Si esto funcionará para usted elegir como su punto de conexión y vaya al paso siguiente. De lo contrario utilice los terminales en el abridor o como último recurso el método descrito en la opción 3.
Opción 3, el control remoto inalámbrico (avanzado): Si su abridor carece de capacidad de control remoto por cable o es difícil de conectar el relé a la apertura o wired remote, un mando a distancia inalámbrico es la opción restante, más avanzada. Difieren significativamente según el fabricante, pero como tiene un botón que puede presionar para abrir la puerta, debería funcionar. Abrirlo y ver si usted puede conseguir en las patas de dicho botón. Uno de los cables de relé a cada lado de esta soldadura debe hacer el trabajo. Si tiene cosas de cuatro patas se complican más. Utilice la función de la continuidad de su multímetro para encontrar los pares de patas están eléctricamente en el mismo lado de la tecla. Estos están conectados con el otro par de piernas sólo cuando el interruptor es presionado. De la soldadura de uno de los cables de relé para cada par, por lo que los pares están conectados cuando se presiona el botón o cuando el relé activa (se cierra).
Una vez que ha elegido un lugar para conectar nuestro dispositivo a, encontrar un lugar conveniente para ponerlo. Cada situación es diferente. El dispositivo necesita una conexión de red, energía y por supuesto, una conexión con el abridor o remoto. Elegir un lugar que puede dirigir estas cosas con la menor dificultad. En mi caso que utilicé una pared con cable remota que estaba convenientemente cerca de un enchufe, así que pongo el dispositivo en el Banco que estaba debajo de ellos.
Ahora sabemos cómo conectamos al abrepuertas, es tiempo para hacer algunas soldaduras!
