Actualización: ahora puede crear su propio menú personalizado para abrir la puerta y conectar relés de encendido y apagado con pfodDesigner . El pfodDesigner libre generará todo el código para usted y pfodApp mostrará el menú colorido en tu móvil. Ver salida de Arduino del pulso de móviles Android. Ninguna programación requerida para saber cómo crear el control de puerta gararge.
Nota: Se actualizó este Instructable para sustituir el escudo descontinuados relé con relé Shield V2 Introducción
Hay un número de Android abrelatas de la puerta de garaje controlada se basa, lo que lo hace diferente es que es muy simple y requiere ninguna programación android y sin soldar y no codificación en todos si usted no quiere.
Sin embargo si usted está interesado que usted puede modificar el cambio de código de Arduino lo que el control se muestra en tu móvil. Estas instrucciones también están disponibles en www.pfod.com.auRemoto de puerta de garaje
La construcción

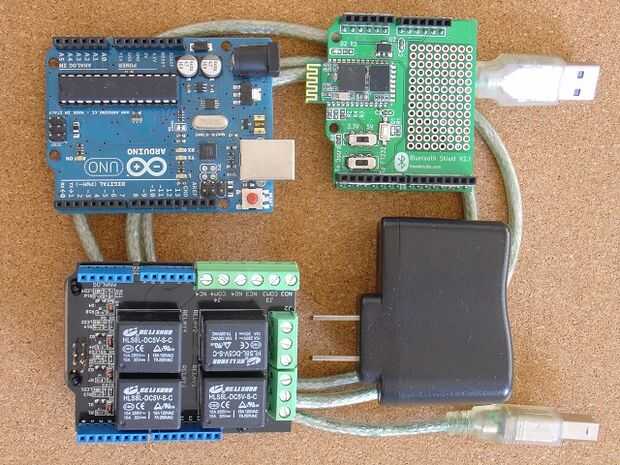

Comprar las piezas en este listado
Instalar el IDE de Arduino desde http://arduino.cc/en/Guide/HomePage
Abra un nuevo archivo y copie este código en la ventana IDE, conectar el Arduino Uno mediante el cable usb y programa. Luego desconecte el cable USB. (Nota: código actualizado 21 de marzo de 2013 - ver GarageDoorRemote de www.pfod.com.au para los detalles.)
Ponga los interruptores en la placa de Bluetooth. Coloque el interruptor de 3V/5V a 5V y coloque el interruptor de a Board/To FT232 para la posición de tablero.

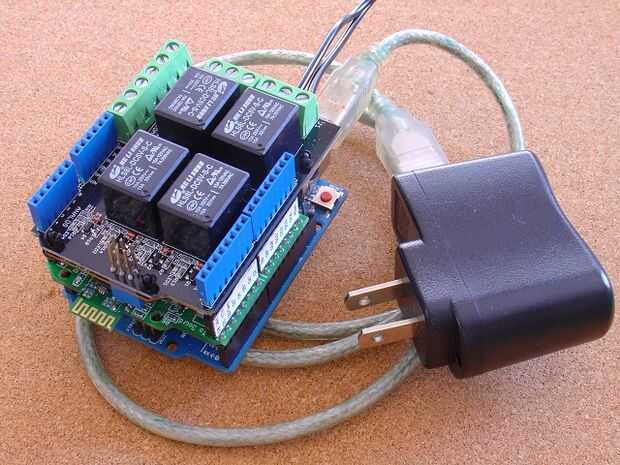

Enchufe los tres juntos placas Arduino, Bluetooth, placa de relé. Asegúrese de que los pernos que toda Alinee correctamente.

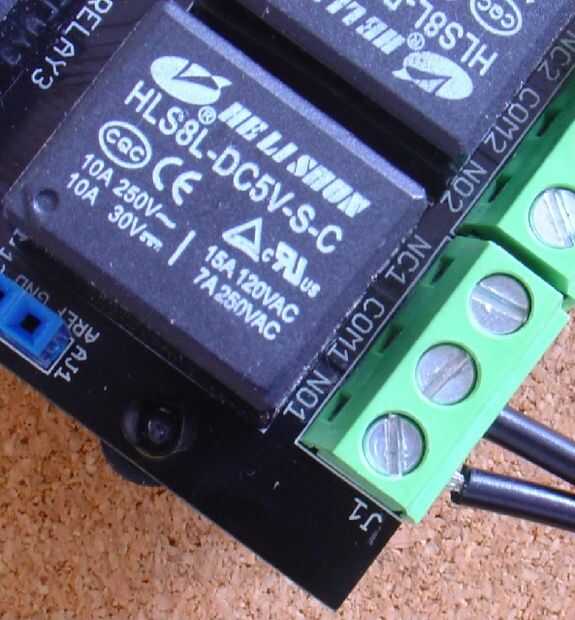

Pase los cables desde los terminales COM1 y NC1 a ambos lados del puerta botón.

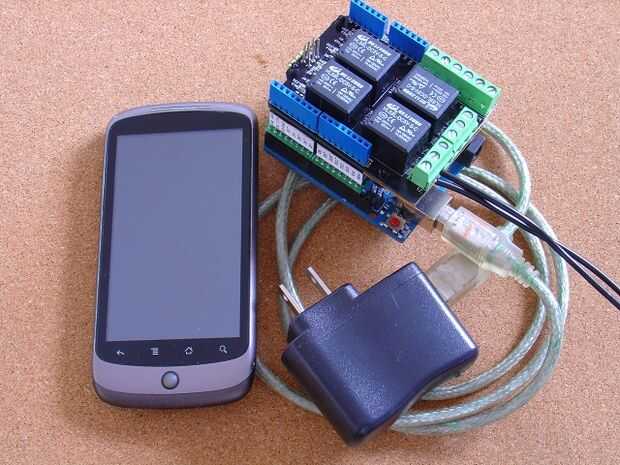

Enchufe el cargador de pared USB a la placa Arduino mediante el cable USB, para que potencia todas tres juntas.
Descargar el pfodApp para tu móvil Android. Esta aplicación puede utilizarse para controlar todos tus pfodDevices

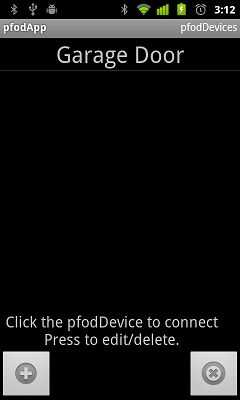

Par tu móvil con el escudo de Bluetooth y configurar una conexión de pfod llamada GarageDoor, como se describe aquí.

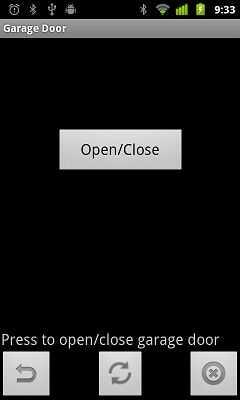

Empezar a pfodApp y haga clic en el botón Open/Close para abrir y cerrar la puerta del garaje.
Acabado. Para más detalles vea GarageDoorRemote en www.pfod.com.au, para otros Android proyectos controlados vea www.pfod.com.au
