Paso 1: Necesita cosas
Partes:

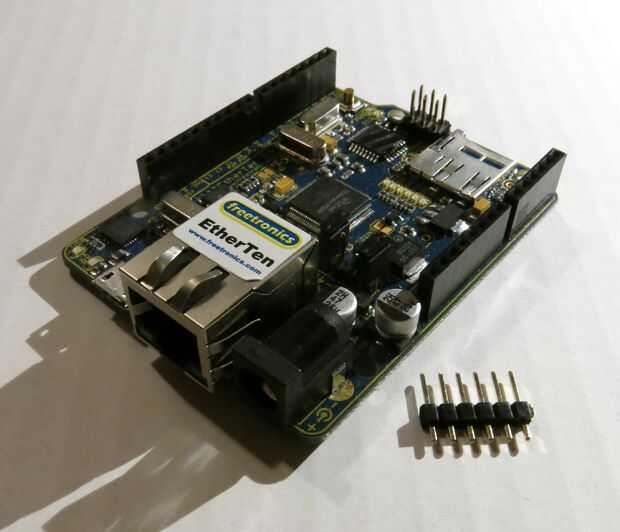

- Un Freetronics EtherTenu otra red capaz Arduino board - este es el cerebro de la operación. Alberga la página web de conectarse cuando desea abrir la puerta y activa el abrepuertas de garaje (a través del relé) cuando se introduce la contraseña correcta.

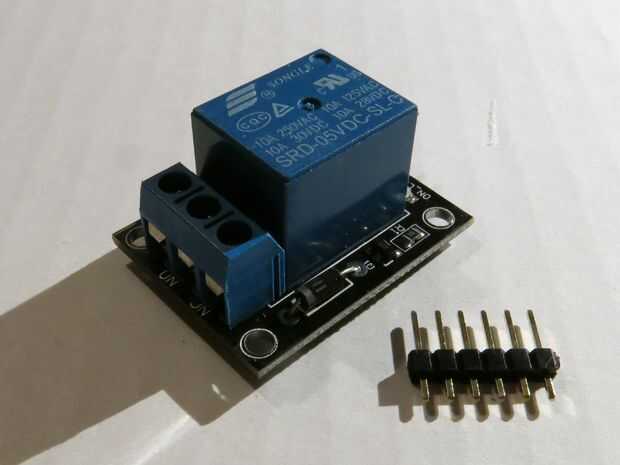

- Placa de relé A para activar el abridor - este actúa como un interruptor de pared o botón pero la EtherTen 'empuja' en lugar de usted. En este caso emulará el interruptor en la pared o control remoto portátil que utiliza actualmente para abrir la puerta de garaje. Esto puede trabajar junto a los botones existentes y mandos a distancia. Comprar uno como este uno de dealextreme que usé en mi caso o hacer tu propio con: un relé, un transistor (debe hacer cualquier pequeña señal como un 2N2222 o un 2N3904) para activar el relé de encendido y apagado y un diodo flyback para proteger el transistor y el EtherTen de la estaca de voltaje generada por la carga inductiva de la bobina del relé cuando se apaga (como un 1N4001).

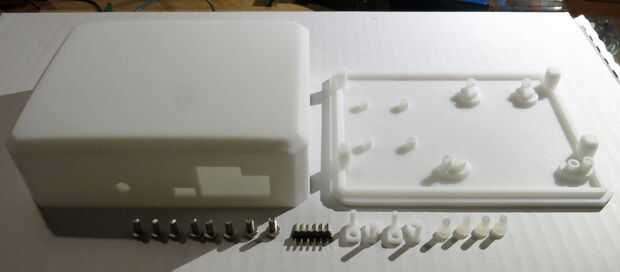

- Un caso -para aquellos con acceso a una impresora 3D o que ganas de dar un servicio de impresión 3D como Ponoko, i.materialise, Sculpteo o Shapeways un intento, usted puede hacer la "caja EtherTen" utilizado en este proyecto. Esto está disponible en este proyectos repositorio GitHub casa el Freetronics EtherTen y dealextreme placa de relé muy bien. Simplemente pulse el botón "Descarga ZIP" en la parte inferior derecha para descargar y otros archivos de proyecto necesario. Usted tendrá que imprimir una tapa, una base y 4 clips. Para montar cosas juntos que tendrá 12 M3 tamaño, 6 mm de largo (longitud del eje) tornillos y una llave de M3 o 12 tornillos de tamaño similar. A veces he conseguido lejos con el uso de tornillos 'normal' (máquina) en lugar de auto-tapping pero depende de qué suave es el plástico. La razón cuatro de los tornillos que se pueden ver en la imagen de arriba son de plástico es para que el color coincida con el caso y se ve bien.

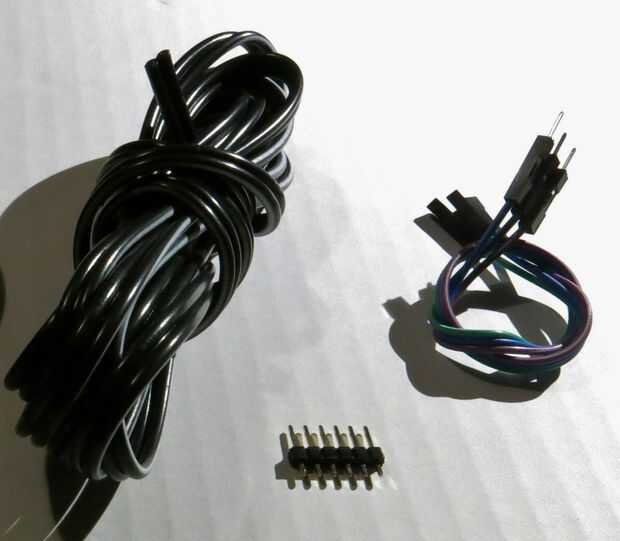

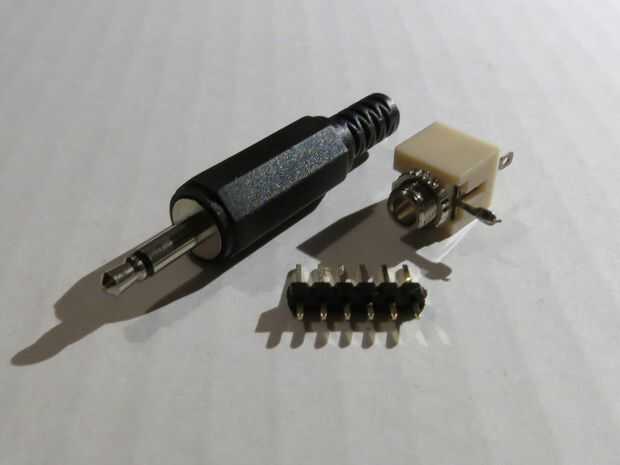

- Un conector y Doble C onductor cable ir entre la placa de relé y el abridor o en control remoto de alambre a - utilicé un conector de 3,5 mm y tapón, generalmente utilizado para equipos de audio y algo más grueso que el alambre necesario. La longitud de alambre necesaria depende de la distancia entre el abridor o remoto se alambre, como informado por el siguiente paso y el más cercano lugar conveniente para colocar la caja que contiene la placa de relé y EtherTen. Si eres verdaderamente contrarios a soldar te podría omitir esto y en su lugar abrir la caja y afloje los terminales cada vez que desee desconectar.
- Tres macho a hembra de los cables de puente para conectar la placa de relé a la EtherTen con.

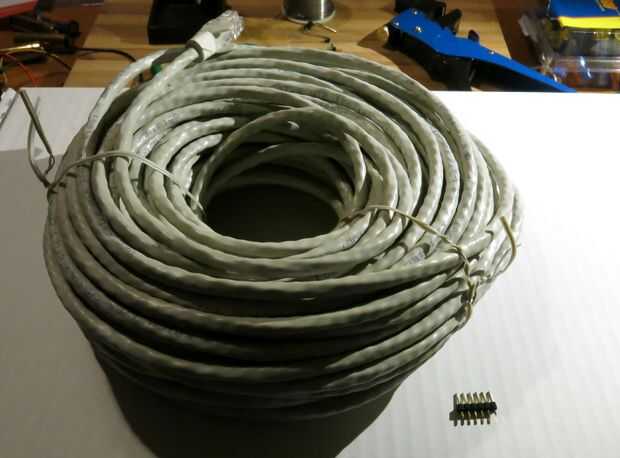

- Acceso a la red - esto puede ser un cable de Ethernet como en mi caso o un viejo punto de acceso inalámbrico o enrutador.

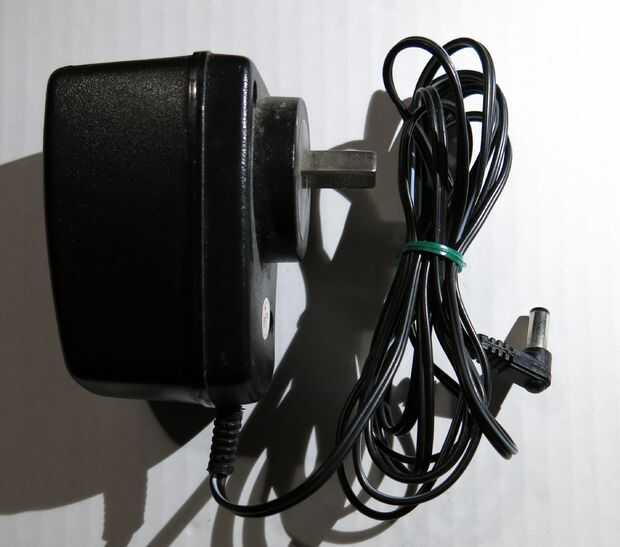

- A la fuente de alimentación para alimentar el EtherTen. Esto tiene que ser alrededor de 6-9 V DC (7,5 V idealmente) y al menos 300 mA para la EtherTen ser feliz. Ver Apéndice (paso 10) cómo comprobar si cualquier enchufe viejo paquetes podría estar ahí hará el trabajo. Los fabricantes de avanzada pueden ser capaces de obtener algún poder sobre la cosa de Ethernet (PoE) para trabajar en su lugar pero que está más allá de mi conocimiento.

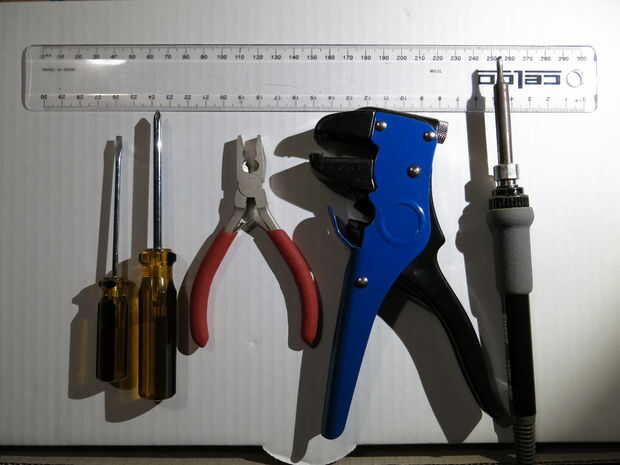

Herramientas que se necesitarán son:

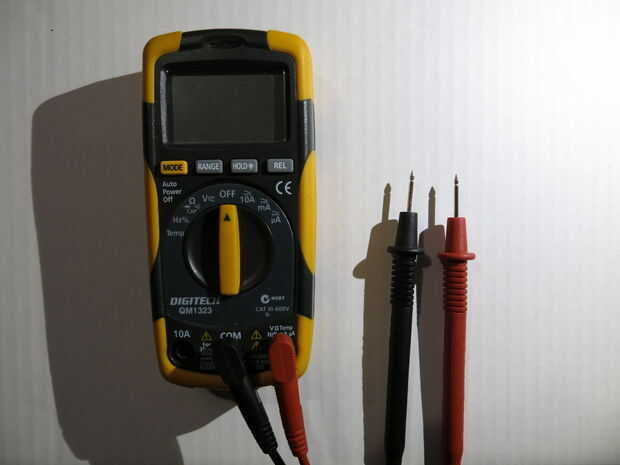

- Un multímetro
- Planos destornilladores cabeza y philips
- Una regla
Herramientas que serán útiles son:
- Un par de pinzas
- Un pelacables
- Un soldador
