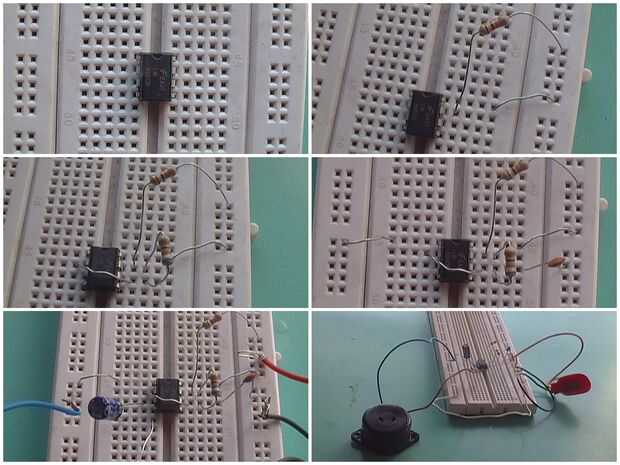

Paso 2: Prototipo del circuito
![]()
Este circuito es bastante recta hacia adelante, se compone de dos resistencias, dos condensadores y una batería de 9v, un temporizador 555, un zumbador piezoeléctrico. Las obras del circuito alrededor de la IC 555 temporizador muy versátil, se establecen los valores de los componentes del entorno de tal manera que produce una frecuencia de 61khz. Ellos se calcularon usando la forumula como la última imagen, si le resulta difícil entonces usted puede utilizar

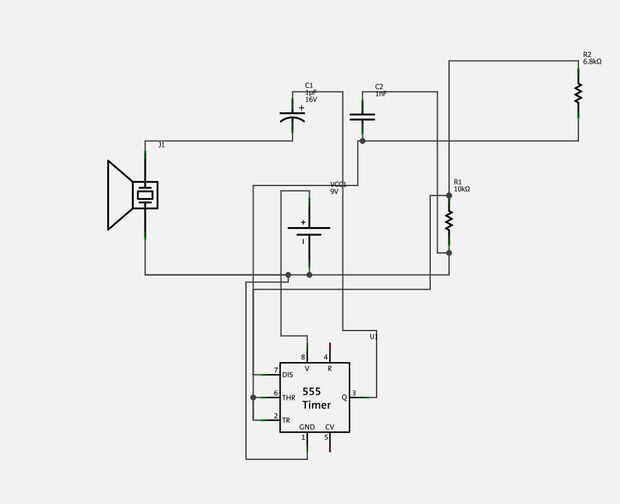

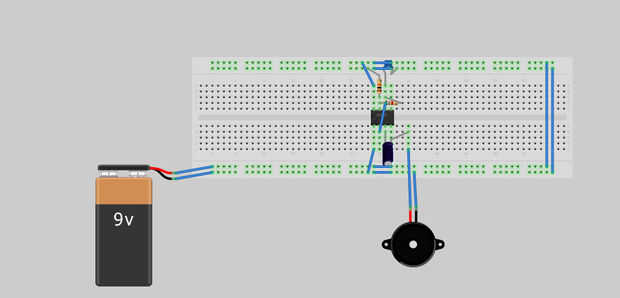

esta calculadora. El contador de tiempo en nuestro circuito funcionará en modo astable que pondrá a un flujo continuo de corriente de pulsos rectangulares con una frecuencia específica. El circuito es bastante recto hacia adelante la 10 k resistencia está conectado al pin 7 y el otro extremo a gnd, pin 8 está conectado a + 9v, pin 1 a - 9v, patillas 2 y 6 están conectado togather, resistencia de 6,8 k es conectado al pin 7 y su otro extremo está conectado al pin 6, 1nf condensador está conectado al pin 6 y el otro extremo a gnd , el zumbador se conecta a la clavija 3 mediante un condensador de 1uf. El esquema se une a la última imagen. Fue hecho con
Fritzing .
