555 modos temporizador Mono estable y biestable (3 / 3 paso)

Paso 3: El biestable circuito

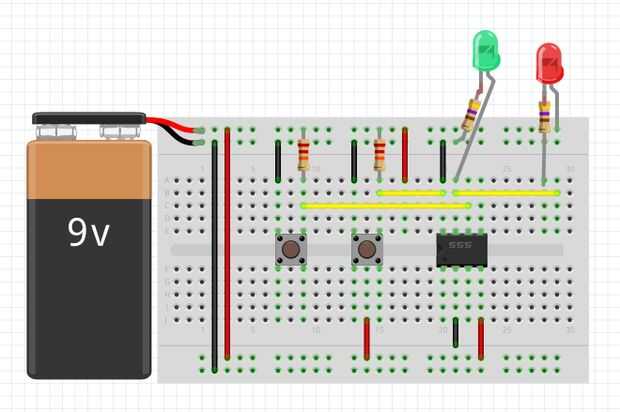

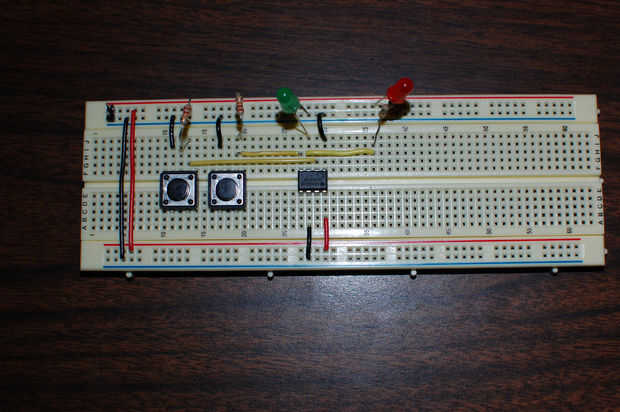

El 555 en modo biestable puede también llamarse un "pestillo".

Cuando el pin de salida (3) es baja el LED rojo está activado y cuando la salida es alta el LED verde está encendido.

Cuando se aplica energía comenzará bajo el pin de salida (3). (LED rojo encendido)

Presionando el interruptor de la izquierda envía una señal al pin 2 que el pin de salida se establece en alta. (LED verde encendido)

Presionar el interruptor en el jardín derecho y el pin de reset que causa el chip volver a su estado original.
