Paso 3:555 con variable período de tiempo de encendido/apagado

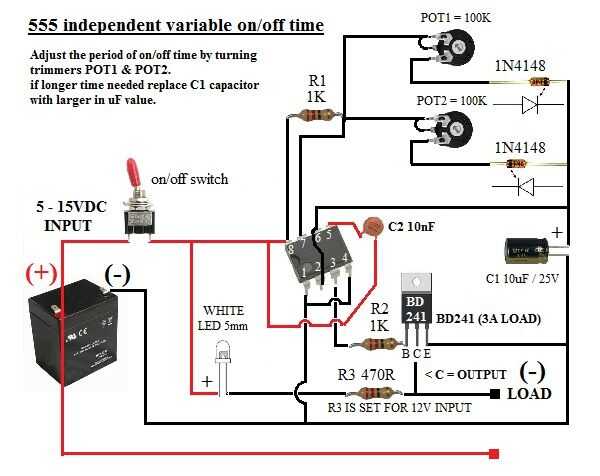

Aquí es un esquema para la variable tiempo utilizando 2 recortador de encendido-apagado.
### ACTUALIZACIÓN: del 12/09/2012 todos los archivos de esta sección se han actualizado debido a archivos incorrectos anteriores ### mis disculpas!
ESQUEMÁTICO y PCB 2(A),2(B)

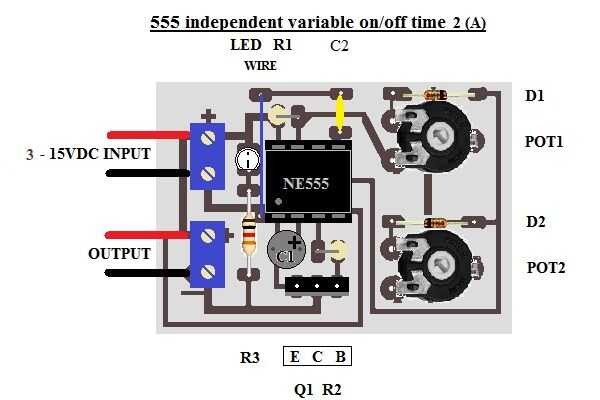

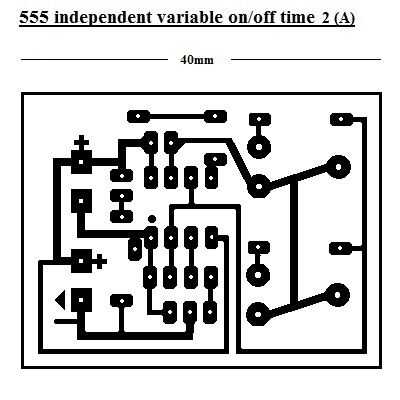

Descargar la imagen de la colocación de PCB y componentes de a 2 Si usted está a punto de utilizar condensadores de ajuste horizontal 10mm. Dimensiones PCB son h = 31 m m x w = 37mm

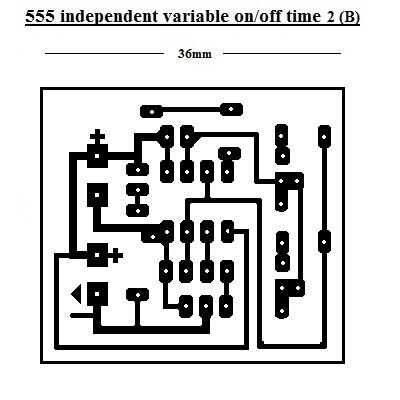

Descargar el PCB de 2 b & imagen de colocación de componentes si estás a punto de utilizar trimmers de multivuelta vertical 10mm, los que son más precisos y también ahorran algo de espacio de la PCB. Las dimensiones son h = 32 m m x w = 33mm.
ABJUSTMENT – para el 555 con variable/período de tiempo
Es fácil de construir y muy versátil, ya que si se necesita más tiempo requiere es reemplazar el condensador C1 con mayor valor en uF.
POT1 se utiliza durante el período activo (on).
POT2 se utiliza por tiempo inactivo (off).
Una vez más, se puede utilizar cualquier transistor NPN que salen en el amperaje requerido.
El voltaje de operación es de 5-15VDC.
LISTA de piezas - 555 con variable período de tiempo de encendido/apagado
Los resistores de 1/4 W
R1 = 1K
R2 = 1K
R3 = 470
OLLA de 1, 2 = 100 K Potenciometro trimmer trimmer o multivuelta
R4 = 680 rojo 5 mm led. 470 para blanco 5 m m llevado
D2, 3 = 1N4148
LED 5mm rojo o LED blanco 5mm
C1 = 10uF / 25V condensador electrolítico
C2 = condensador de 10nF cerámica
Q1 = transistor NPN BD241
IC1 = 555 (NE555), din de 8 pines (caso)
COSTO = no más de 6 euros
Me esperanza este instructable fue útil y otra vez si usted tiene alguna sugerencia, comentarios, ideas o preguntas por favor hacen.
