555 intermitente (ciclos de 1:1) y (como variable independiente ciclos) (2 / 3 paso)

Paso 2:555 como 1:1 ciclos de encendido/apagado

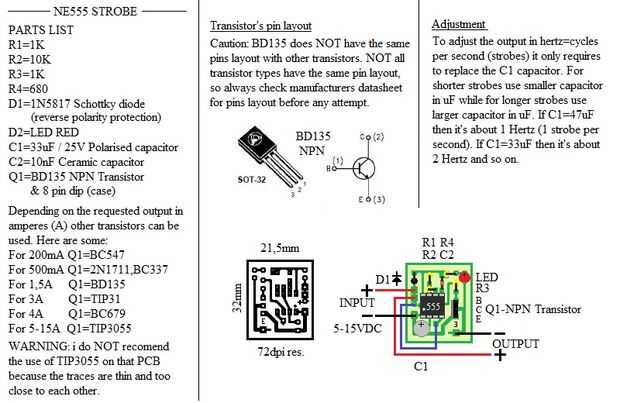

PCB-circuito impreso para 1:1 / el tiempo
El pcb es lo suficientemente pequeño como para caber casi cualquier recinto luz de bricolaje.
Puede descargar e imprimir el diseño de PCB con la ayuda de cualquier software de gráficos que puede redimensionar la imagen en la vista previa de impresión como corel photo-paint. Las dimensiones deben ser 21, 5 x 32 mm con resolución de 72dpi.
Imprimir el PCB como es, quitar el cobre utilizando cualquier técnica química que desea, uso como taladro fino como para abrir los agujeros, aplicar mismo jet-flux de cobre es ayudará al soldar y luego gire arriba a los lados hacia abajo para colocar los componentes. Prestar atención al colocar los componentes con polaridad como el diodo D1 y el condensador C1. Para el led, el terminal largo indica el ánodo (positivo +). Para el transistor Q1 ver el esquemático y claro la 555. Hay un punto redondo en la parte superior el 555 cerca perno 1 indicando el número de pin (1).

LISTA de piezas – para 555 1:1, tiempo de encendido/apagado
Los resistores de 1/4 W
R1 = 1K
R2 = 10K
R3 = 1K
R4 = 680 rojo 5 mm led. 470 para blanco 5 m m llevado
D1 = diodo 1N5817
D2 = LED rojo 5 mm o LED blanco 5mm
C1 = 33uF / 25V condensador electrolítico
C2 = 10nF
Q1 = transistor BD135 NPN
IC1 = 555 (NE555), din de 8 pines (caso)
PCB = sobre 25 mm x 35 mm
algún alambre fino
COSTO = no más de 4 euros

OPERACIÓN y ABJUSTMENT – para 555 1:1 / el tiempo
Debido a la presencia del diodo D1 como protección contra polaridad inversa usted notará una diferencia entre la entrada y salida de unos 0.3 - 0, 5V. Eso es normal para los diodos de Schottky.
Es mejor proteger el circuito de inversión de polaridad que quemar todo.
Para ajustar la salida en hertz = ciclos por segundo (strobes) sólo requiere reemplazar el condensador C1. Para luces estroboscópicas más cortos condensador menor uso en uF mientras que para luces estroboscópicas más use condensador mayor en uF.
Si C1 = 47uF es cerca de 1 Hertz (1 strobe por segundo). Si C1 = 33uF es cerca de 2 hertzios y así sucesivamente. Eso es todo!
