555 Astable teclado (3 / 5 paso)

Paso 3: El circuito 555

Para comenzar el circuito 555, te recomiendo que protoboard primero. Prueba todo hacia fuera y asegúrese de que usted es circuito se va a trabajar antes de empezar a soldar. Podrás ver el circuito 555 mover en este momento para mí porque ha desordenado. Lecciones aprendidas.

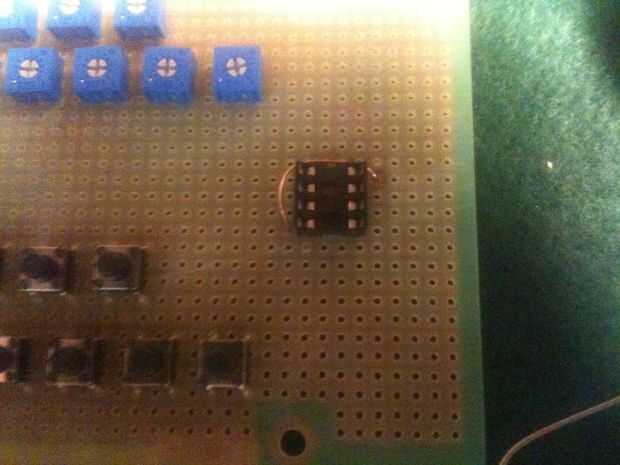

1. soldar un cable de puente desde el pin 4 a pin 8. El piins ir ccw surge el chip, con la pequeña muesca que indica la ubicación del pin 1.

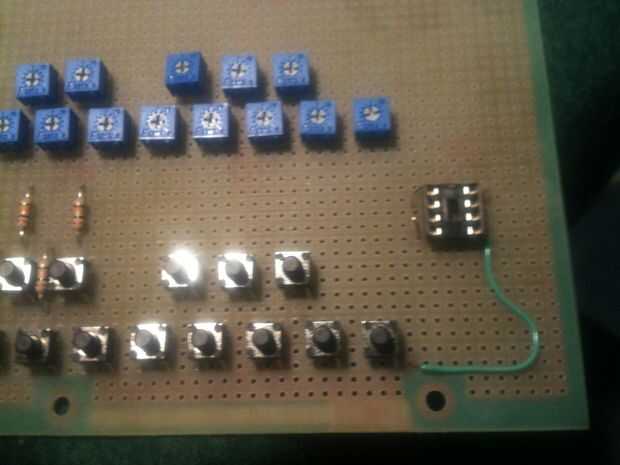

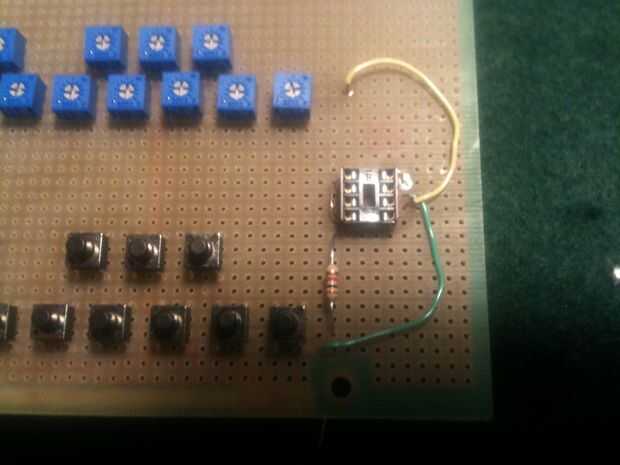

2. Añadir un puente del pin 7 al cable de conexión de todos los botones juntos en la parte inferior de la tabla. Añadir la 1 ressitor k del pin 4 a pin 7. Yo sólo tenía saltar a los conductores del botón porque es más fácil.

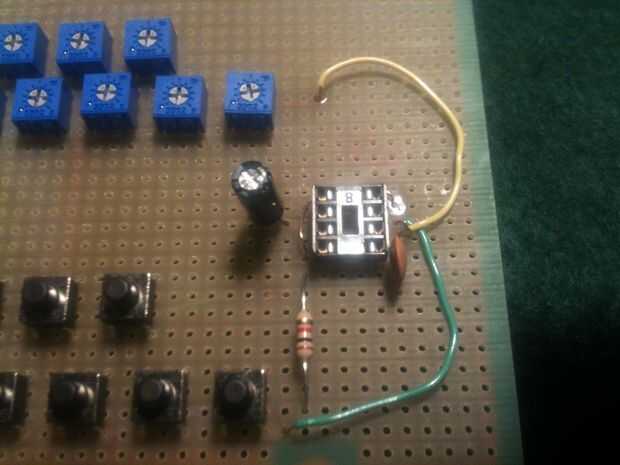

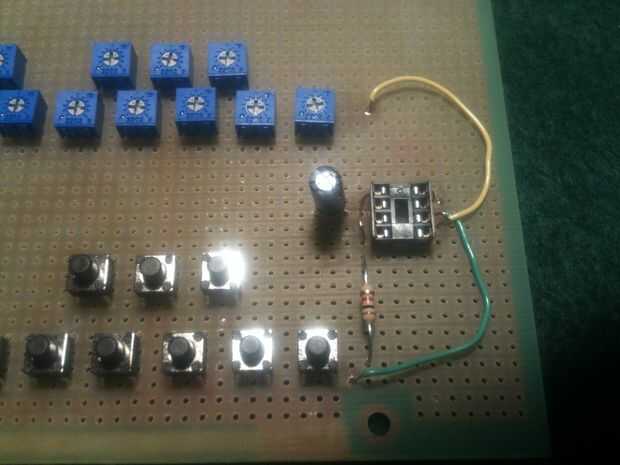

3. Añadir el condensador de.22 uf tal que está entre los pines 2 y 1. Si usas un condensador polarizado, tiene el lado negativo que se conecta a la clavija 1.

4. Agregue el.01 uf capacitor, la conexión del pin 5 a pin 1.

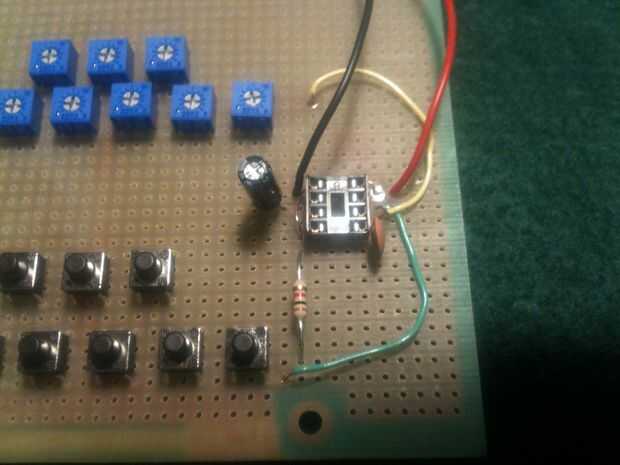

5. Añadir el clip de la batería de 9v soldeing el positivo al pin 8 y el cable negativo al pin 1.

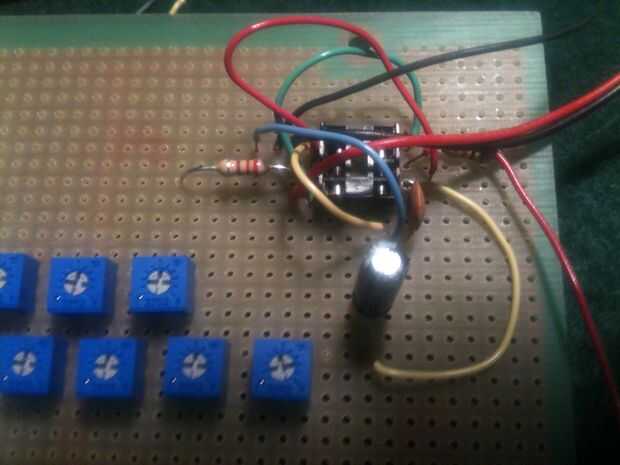

6. (tuve que meove el circuito en este momento) de la soldadura en la resistencia de 220 ohmios. Conecte un lado al pin 3 y el otro lado hacia un área abierta.

7. soldar 2 cables largos para el altavoz. Suelde el cable negativo al pin 1 y el positivo al final de la resistencia de 220 ohmios no conectado al pin 3.
