40 x RGB LED controlador con PWM de 8 bits y patrones seleccionables (7 / 9 paso)

Paso 7: Cableado parte 2


Ahora con dos barras de luz por cable que cada uno tiene suficiente cable para ir más tarde al controlador. Y las restantes 2 barras de luz en el RGB.

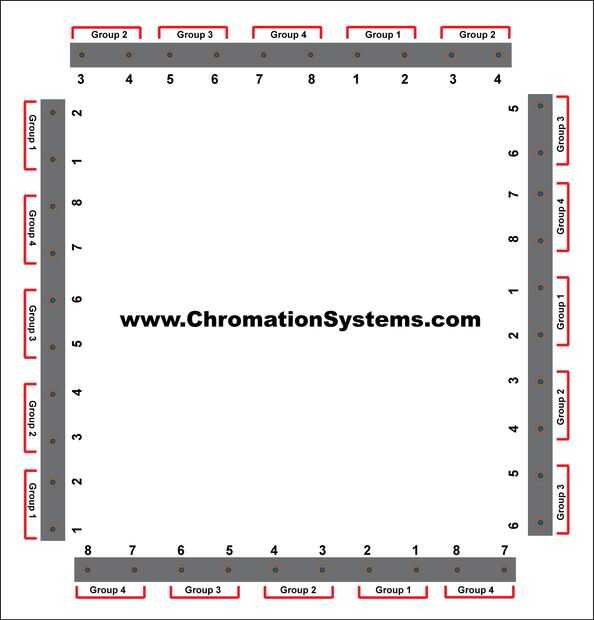

Esto es donde uno de los bares de luz sin cable conecta a uno de los por cable. Cuando su acabado va a tener dos mitades de un cuadrado (o cualquier forma) conformada por dos barras de luz cada uno, uno con los cables del controlador que el otro se suelda al otro.

Este método utiliza menos cable y hace menos de un nido de ratas que correr cada bar(side) luz al controlador con sus propios cables.

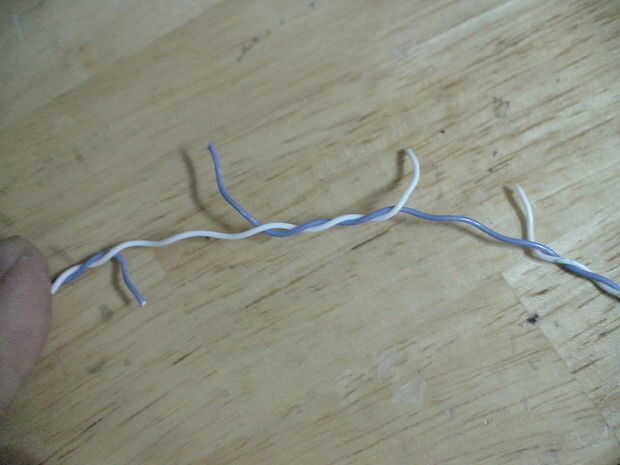

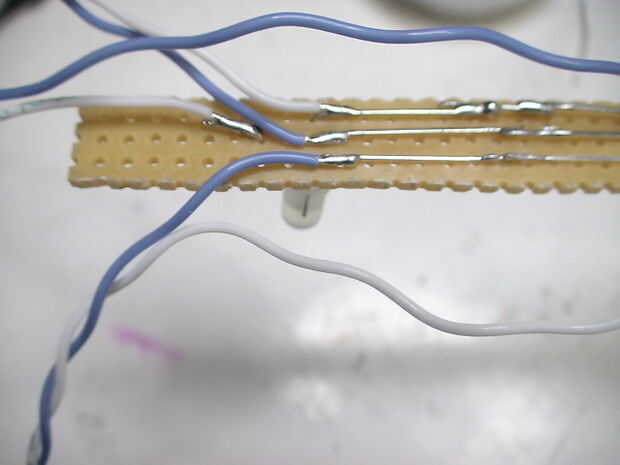

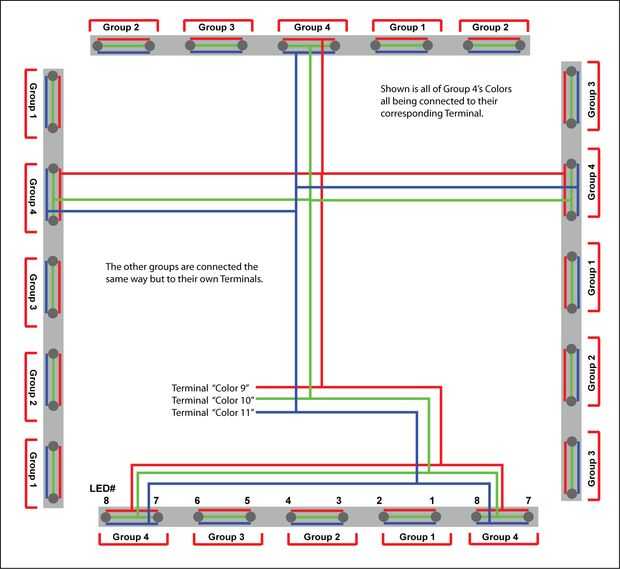

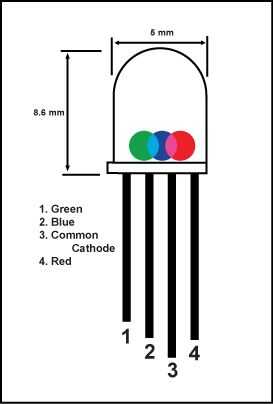

Este paso es similar a la última pero en lugar de dejar el alambre extra para el controlador, el cable se consigue soldado a su respectivo grupo Color y toma de tierra #. Usar las imágenes a continuación, algunas imágenes y consejos del último paso.
