Paso 1: Diseño de las piezas
Completos kits con controlador RGB LED, alambre Pueden adquirirse
o un paquete de descarga con los archivos de Eagle, disposición del PWB y archivo HEX pueden adquirirse.
Lista de partes del controlador:
-PCB, archivos de águila y diseño de PCB
- 16F870 programada o conseguir el archivo HEX
-zócalo del perno 28
-3 x 18 pines
-2 x TD62783APG, controlador de origen de
-1 x TD62083APG, controlador de fregadero
-2 x resistencia de 1/4w 10 k
-1 x 20 mhz serie oscilador
-1 x 2 perno cubierta
-1 x 2 pin Header
-4 x resistencia de 1 watt de 20 ohm
-4 x resistencia de 1 watt de 16 ohm
-4 x resistencia de 75 ohm 1 watt
-2 x condensador de 10 uF
-2 x capacitor de 1 uF
-1 x terminal de 5 pines
-1 x terminal de 4 pines
-3 x terminal de 3 polos
-1 x terminal de 2 pines
-Línea doble de 22ga alambre, trabajos buenos, cantidad depende de cuánto tiempo las barras de luz.
Barras de LED RGB:
-Tablero PCB o perforado para LEDs RGB de Monte a, perf-tablero debe ser amplios 3 agujeros.

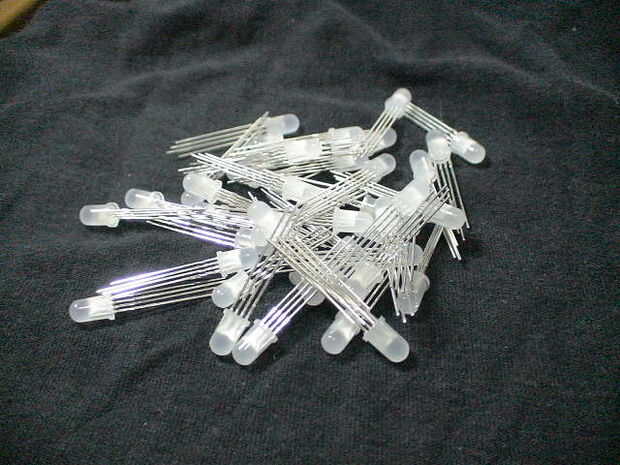

-40 x 5 mm RGB LED, cátodo común (el kit incluye unos extra)
Herramientas:
-Soldador
-Soldadura
-Tenazas
-Pelacable
Opcional:
-Voltímetro
