40 x RGB LED controlador con PWM de 8 bits y patrones seleccionables (6 / 9 paso)

Paso 6: Conexión de una barra de LED RGB


Esto puede ser un poco confuso. Un montón de alambre va a funcionó. No sé bien cómo describir esto, pero la idea general es simple, pernos R-G-B de cada grupo # están en paralelo y entonces conectado a la terminal correcta en el PCB.

Y cada pin GND del LED está conectado con los otros pines GND de los mismo LED #.

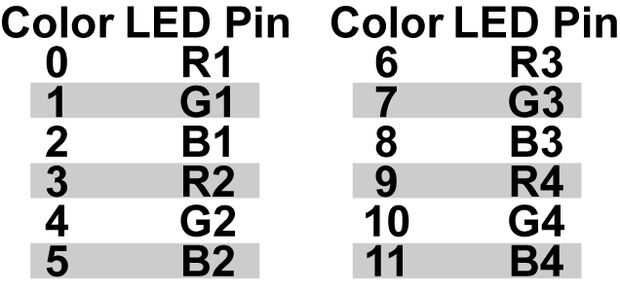

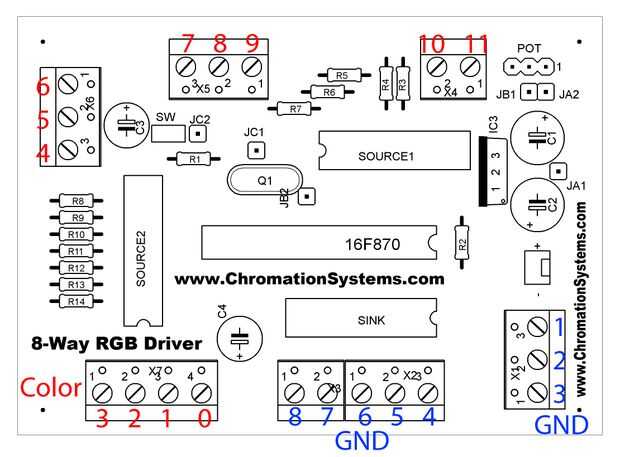

Ejemplo: Todas las clavijas rojizas en el grupo 1 están conectadas (en paralelo) y al Terminal "0 de Color". Toda etiqueta de LED #1 sus broches de GND(cathode) en paralelo y conectado al Terminal "GND 1"

La mejor manera de hacer esto es hacer 2 mitades, con 2 barras de luz por la mitad. Entonces cada mitad tendrá los cables del controlador. (cada terminal tendrá 2 cables en ella)
Esto es tedioso asi que tengan paciencia.

Aquí hay una lista de consejos, instrucciones paso a paso no tantas. Hacer dos de estos.

-Mirar por encima de la imagen 5 en la galería de abajo, es el esquema de cómo cablear estos, sólo muestra el valor del 1 grupo de los cables, pero el resto de los grupos se conectan igual, sus LEDs y terminal.

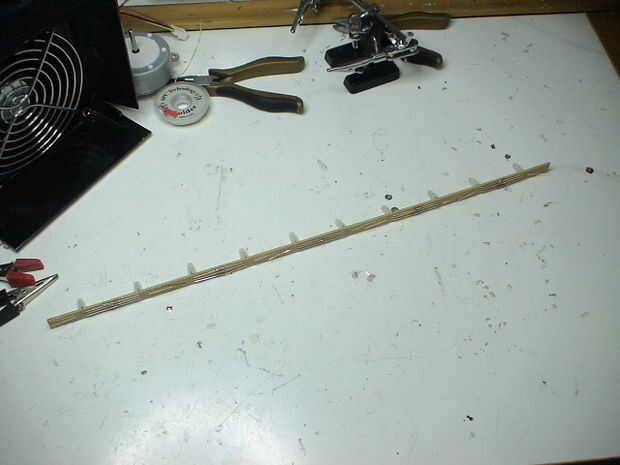

-Colocarlo en su soporte de tercera mano o equivalente.

-Elegir el fin de ser el final donde estará el controlador.

Usted podrá soldar un cable a cada grupo # rojo, verde y azul conduce y también un cable con conector de tierra de cada LED

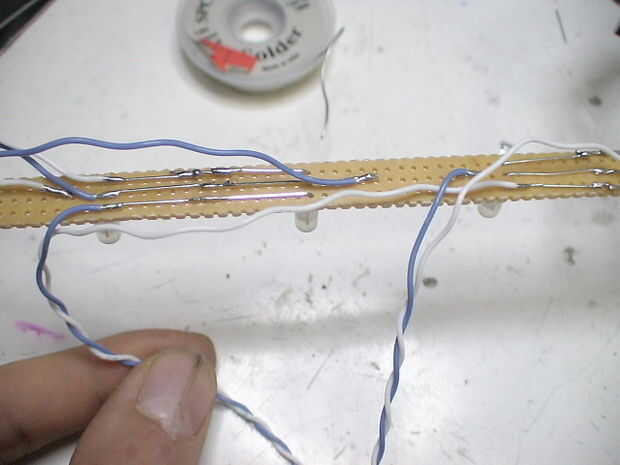

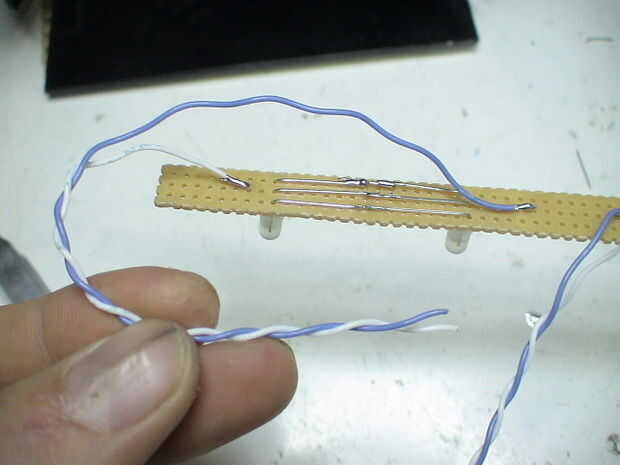

-Prefiero utilizar doble filamento (que puede comprarse con el kit) y ejecutar dos pines GND por strand y usar cables separados para el Colors(R-G-B) y la tierra.

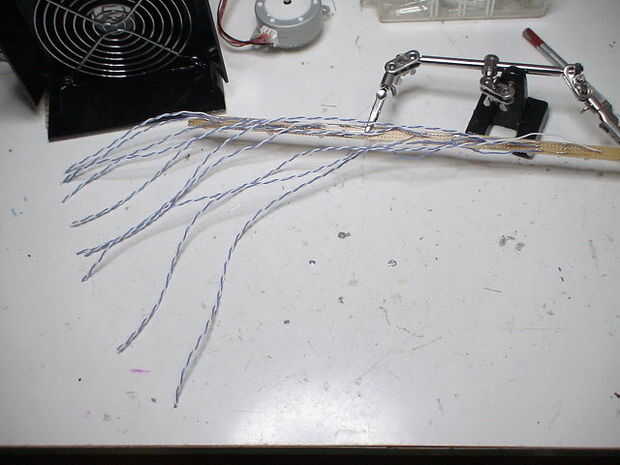

* Ahorra alambre para cortar el hilo de doble filamento para que puedan alcanzar. Ver imágenes

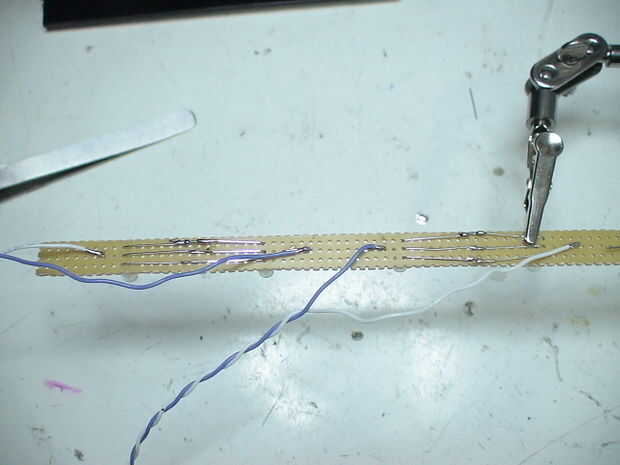

* Soldar el cable a su LED primero y luego Mida y corte a la longitud.

-Licencia de 3" de alambre extra colgando se fije al controlador.

-Tira un 1/8" de aislamiento del alambre y soldadura a su plomo de LED.

-Cortar el cable y luego clip GND adicional lleva sobre los LED.

-Ayuda a etiquetar los cables con alguna cinta adhesiva y un lápiz.
