3D impreso caja del rompecabezas electrónico (9 / 11 paso)

Paso 9: Servos e interruptores dominantes

Casi listo!

Las puertas están cerradas por 3 micro servos. Los servos de puerta lado montan hacia los lados para que las puertas se le impide a caída libre. Cuando la puerta se abre, el servo se mueve fuera del camino y la puerta caerá abierta. Esta parte se puede abrir si el usuario pega algo pequeño dentro de la parte superior de la puerta y empuja el servo fuera del camino, pero que no consiguen astutos. El compartimiento principal no se abre de esta manera.

Servo 1 pasa por debajo de los 1 en la parte superior de la tapa. El cable naranja va al pin 10, marrón a rojo a 5v y gnd. Servo 2 va en el lado opuesto y el cable naranja va al pin 11. Servo 3 va en la ranura del media y va al pin 12. Los montes están configurados para utilizar los tornillos que vienen con los servos.

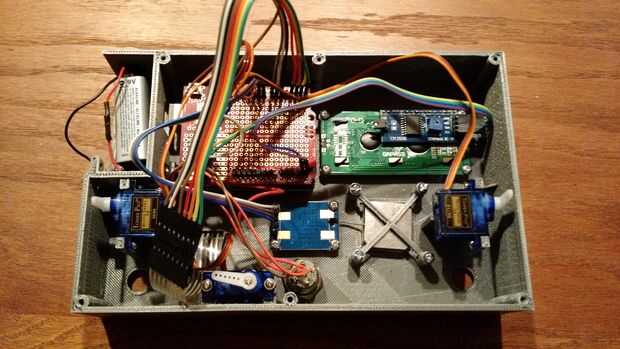

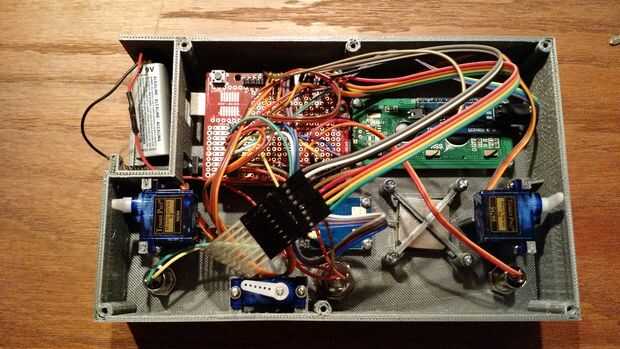

Ver las imágenes para ver cómo se montan los servos en el lugar. Usar el único brazo que se incluye con cada servo. Para asegurarse de que estén orientadas correctamente, abra la caja e Introduzca el código de inicialización para mover cada servo en la posición de bloqueo. Luego coloque los brazos en que se muestran en las fotos aquí.

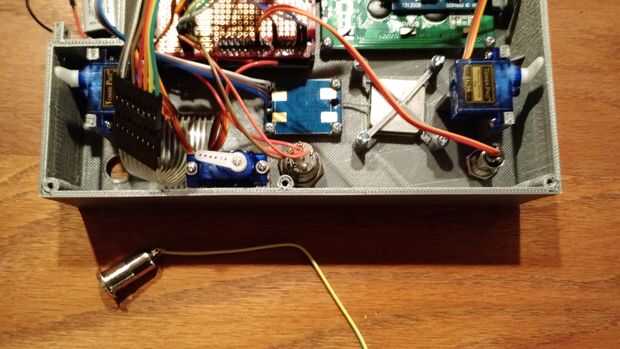

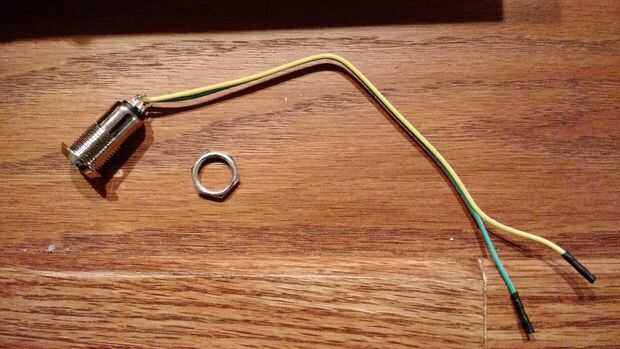

El último elemento a conectar son los interruptores principales. 2 cables de puente a ellos como el interruptor de alimentación de la soldadura. Para la 1 parte, conecte un cable gnd y el otro en el pin 14. En el lado 2, utilice el pin 15. Atornille en su lugar y todo está cableado!
