3D impreso caja del rompecabezas electrónico (5 / 11 paso)

Paso 5: Interruptor de encendido y batería

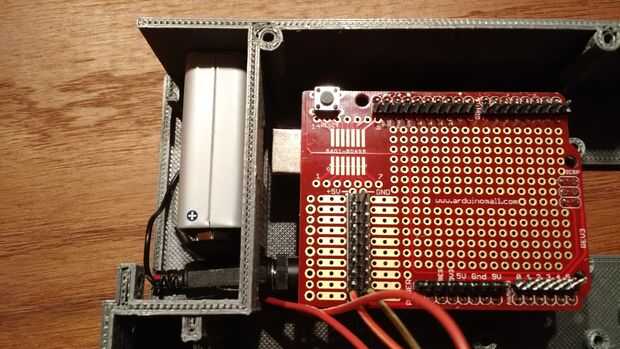

La caja es alimentada por una batería de 9V que se coloca dentro de un compartimiento lateral. Esto permite al usuario cambiar la batería si muere sin ser capaz de conseguir en el interior de la caja. El puerto USB de la Arduino también es accesible desde dentro del compartimento de la batería para que fácilmente se puede programar la caja sin desarmarla. Un enganche de luz interruptor alterna potencia a la caja. Enciende sólo cuando está encendido.

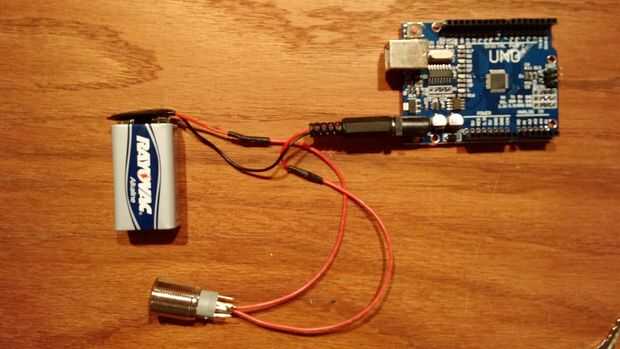

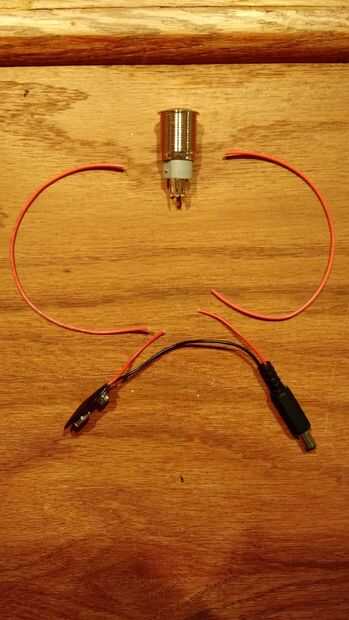

Para este hilo, corte el cable rojo del conector de la batería de 9V. Se trata de rewires conectarse un lado C1 y el otro al NO1 en el interruptor. El + y - se conectarse a 5V y GND de Arduino. Soldar los cables directamente a los conectores del interruptor.

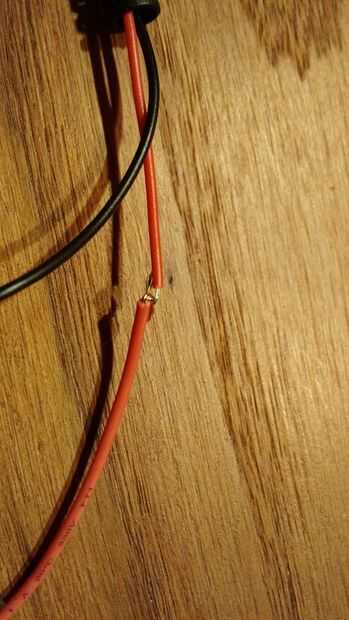

Empalmar los cables, conectar los cables alrededor de la otra y poner soldadura en la articulación. Luego cubrirlo con encogimiento del calor.

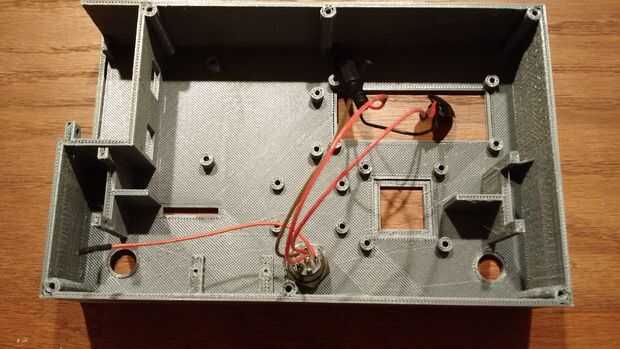

Dependiendo de la longitud de la pieza de plástico de alivio en el conector de alimentación, que tenga a cortar para que quepa dentro del compartimiento de batería.

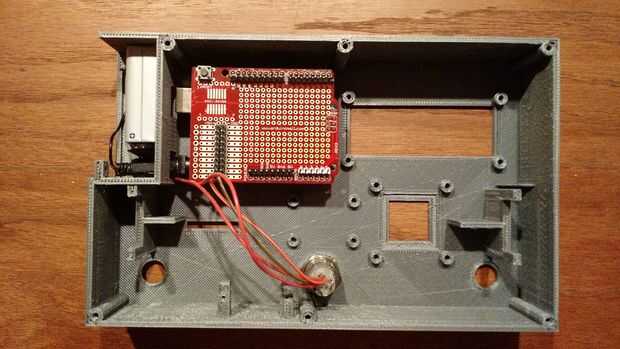

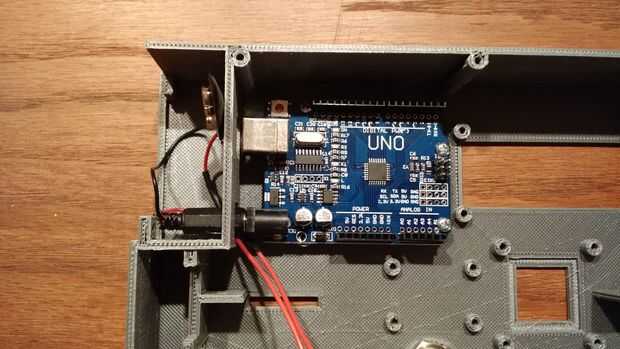

Utilice tornillos de cabeza redondeos #4-40 1/4" para conectar Arduino a los separadores cerca del compartimiento de batería. La primera vez que te los pones, estarán un poco apretados.
