3D impreso caja del rompecabezas electrónico (7 / 11 paso)

Paso 7: GPS

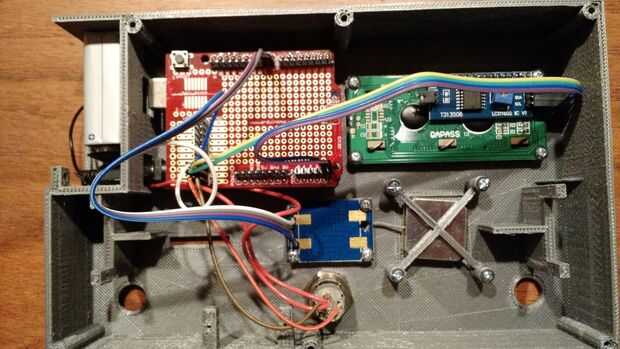

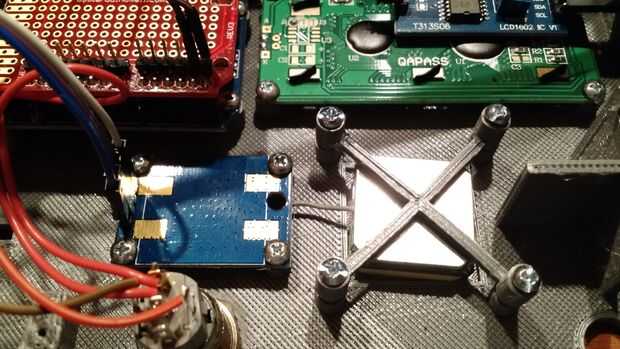

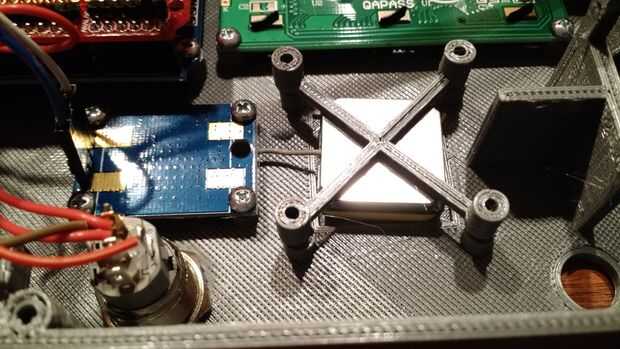

La antena GPS se ajusta en el agujero cuadrado en la tapa. Quería asegurarse de que no estaba bloqueado. En realidad no prueba de si funcionaría si completamente cerrado, pero creo que le queda muy bien así. Es sostenido en lugar por la pieza de soporte GPS que te 3D impreso.

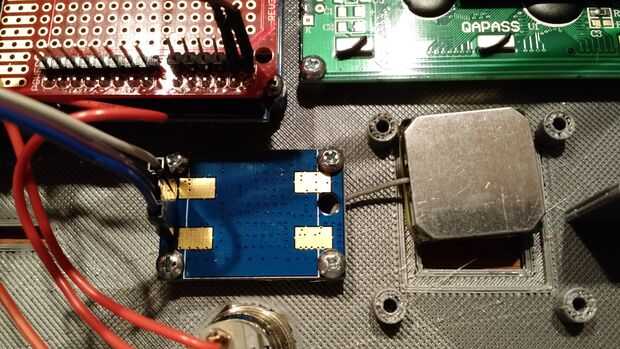

La soldadura de las cabeceras en el GPS para que se peguen hacia fuera la parte posterior. Esto asegura que la derecha de la antena es hacia fuera la tapa. Uso #4-40 1/4" redondo de tornillos en la placa GPS y #4-40 1/2" redondo de tornillos en el soporte del GPS.

Conecte Tx al pin 8 y Rx al pin 9. VCC va a 5V y Gnd a GND.
