Paso 6: Juntándolo todo

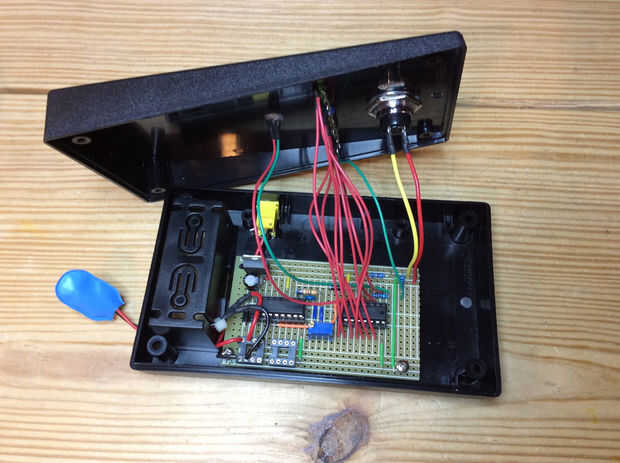

Coloque la placa de circuito en el caso y fíjelo con 2 tornillos.

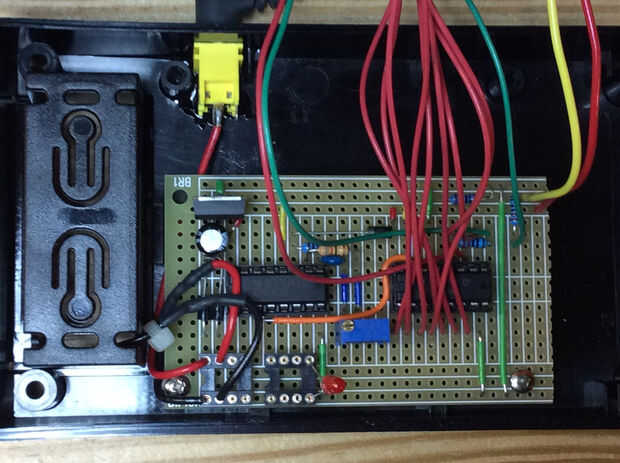

Empuje los cables rojo y negro del conector de alimentación en la izquierda más agujeros de la primera toma de IC de 8 pines.
Empuje los cables de la batería de 9V, rojo y negro, en los dos agujeros en el zócalo del IC de 8 pines.
Elegí que el 22 calibre alambre sólido para esto ya que proporciona un ajuste apretado. Si el alambre no se inserta en uno de los orificios, puede frotar la lija fina en el extremo del alambre hasta que encaje.
Inserte las patas de un LED de prueba la derecha la mayoría de la segunda toma de IC de 8 pines. Asegúrese de que el lado plano del LED (negativo) está en el agujero inferior. Este LED se utilizará en el siguiente paso que es calibrar el temporizador.

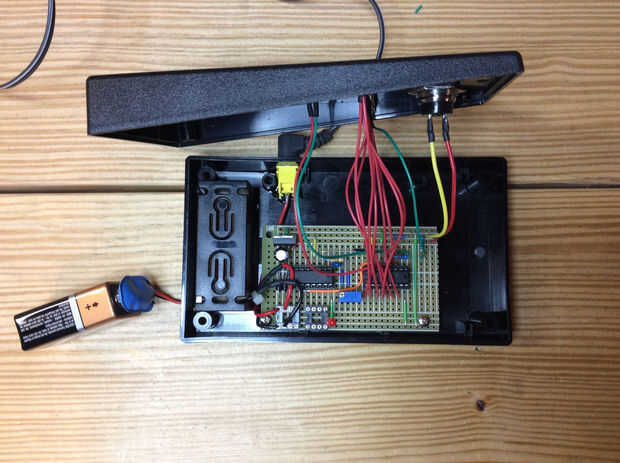

Alimente el circuito insertando el adaptador de CA de 12V en el conector de alimentación de la caja y luego el otro extremo en un tomacorriente de pared. Conecte una batería de 9V fresco al conector 9V. En este punto, el primer LED verde debe estar en. La punta de prueba roja LED puede o no ser en.
