Paso 2: La soldadura de componentes en circuito impreso

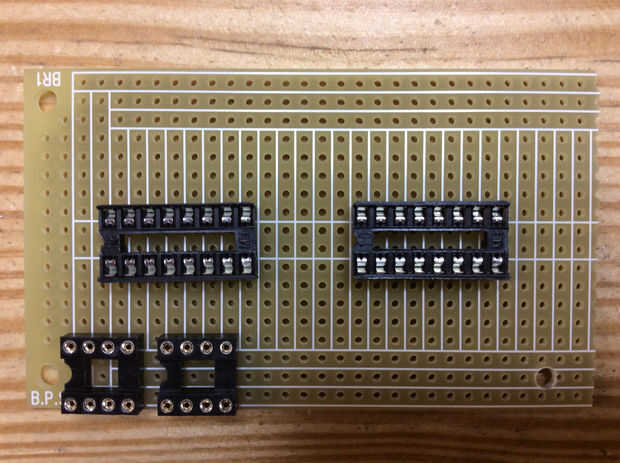

Empezar por las tomas de IC en el tablero en la posición que se observa en el cuadro de soldadura. Estas tomas no son necesarios pero prefiero usarlos para mantener el calor de la soldadura de los chips. Permite para el reemplazo fácil de la viruta si uno va mal. Las tomas de dos 8 pin no tiene chips insertados. Usarlos para conectores de cable para evitar tener que soldar los cables a la placa de circuito. Me decidí a probar de esta forma pude quitar la placa de circuito de la caja sin necesidad de soldar los cables si cualquier componente necesario para cambiarse. La segunda toma de 8 pines es utilizada para la prueba. Es fácil insertar una prueba LED y retire después de la prueba. Si elige no utilizar estas tomas, simplemente soldar los componentes y cables para el tablero de circuito.

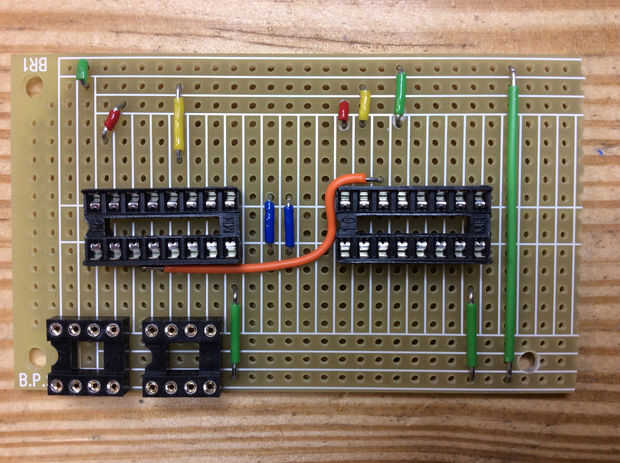

Luego, soldar los cables de jumper en la placa de circuito como se muestra en la imagen. Utilicé hilos de color diferente que me ayude a recordar cómo se utilizan.
- El verde es para la tierra (negativo)
- El rojo es para la energía (positiva)
- El azul es para los componentes de tiempo
- Naranja une las dos virutas del IC
- El amarillo es para el circuito de reset

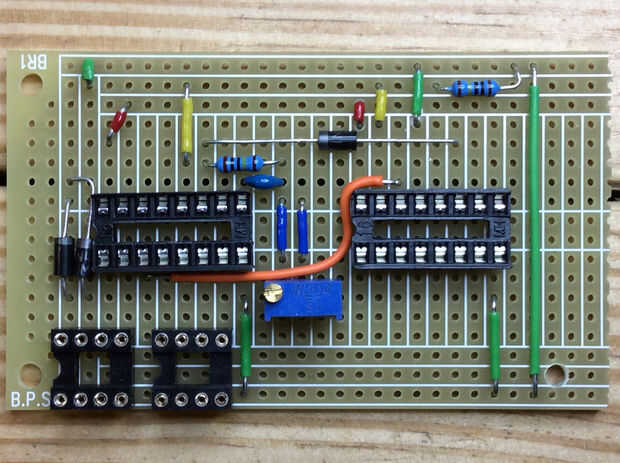

Soldadura en C2 (1uF), R1 (1M), R5 (1M), D1 (1N4007), D2 (1N4007), D3 (1N4007) y POT1 (500k o más)
Consejo: Al soldar componentes puede utilizar una banda elástica para mantenerlos cerca de la placa de circuito, ya que se hacia abajo mientras se suelda. Doblando las patillas también ayuda.
Nota: Asegúrese de que colocar los diodos en la misma dirección como se muestra en la imagen. Busque la banda plateada en el extremo.

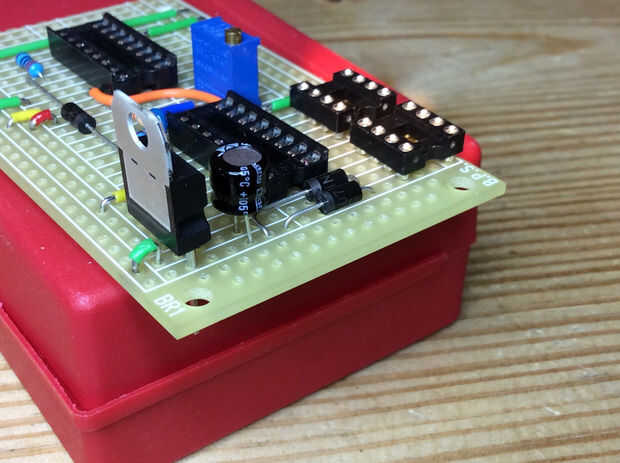

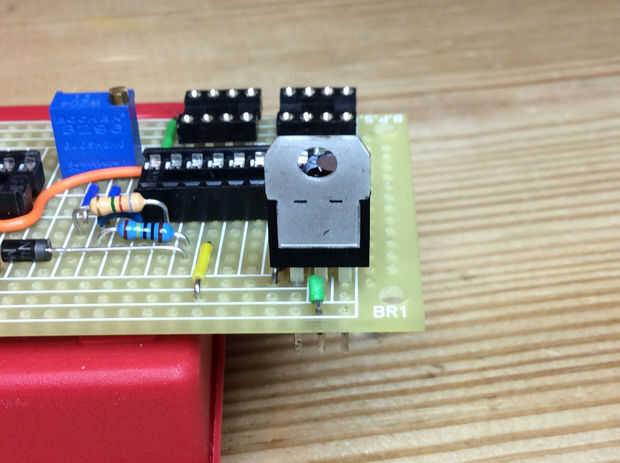

La soldadura en el regulador 7805, R2 (8.2M), R3 (220 ohmios), R4 (220 ohmios) y C1 condensador (100uF). Asegúrese de que colocar el condensador C1 correctamente. La franja blanca va a tierra.

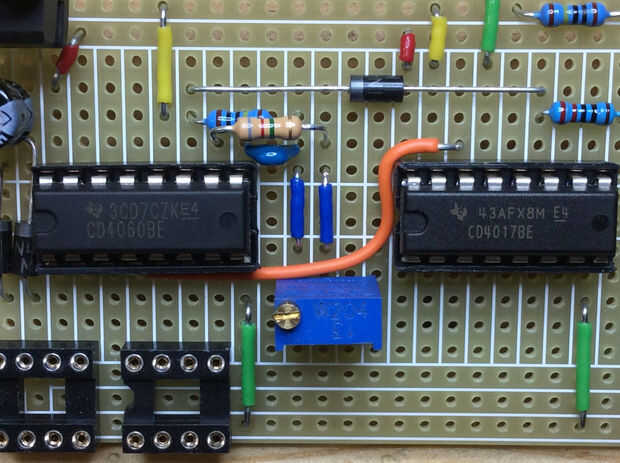

Inserte el chip IC 4060 en la izquierda y el chip IC 4017 en el zócalo derecho. Ambas fichas deben tener la sangría a la izquierda.

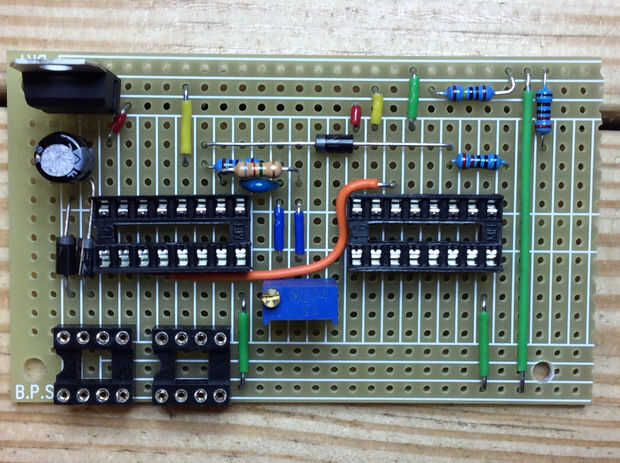

En este punto la placa de circuito está completa salvo por los LEDs y el interruptor de reinicio.
