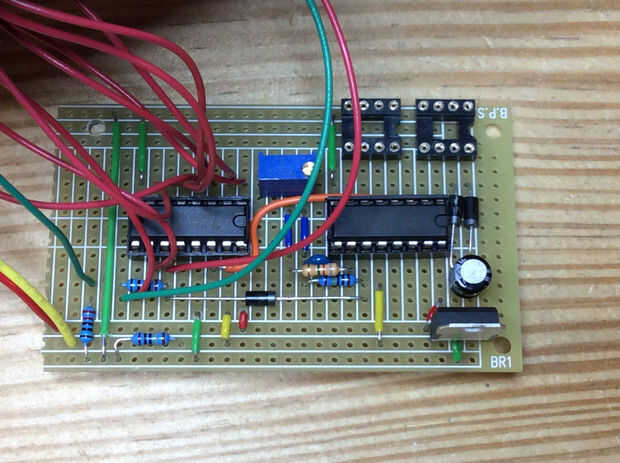

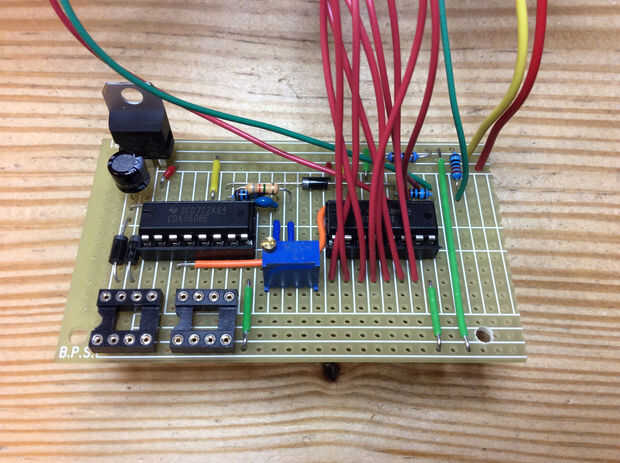

Paso 5: Conectar LEDs a la placa de circuito
Los cables rojos positivos de los LEDs de la viruta del IC 4017 en el circuito de la soldadura.
LED 1 a Pin 3, 2 LED al Pin 2, 3 LED 4 Pin, 4 LED al Pin 7, 5 LED 6 LED al Pin 1, Pin 10, 8 LED al Pin 6, 9 LED al Pin 9, 10 LED al Pin 11, 7 LED al Pin 5 (10 LED es el LED que destella)
Si esto no está claro, referencia a los cuadros anteriormente o el circuito de dibujo para ver mejor que LED va a que pines en el chip.
Suelde el cable negativo verde de los LED a la placa de circuito. La soldadura de los cables rojo y amarillo del interruptor a la placa de circuito.
