30 día recordatorio temporizador de tareas mensuales (4 / 7 paso)

Paso 4: Preparar tapa de caja

Inserte el interruptor en el agujero de la tapa de la caja y apriete la tuerca.

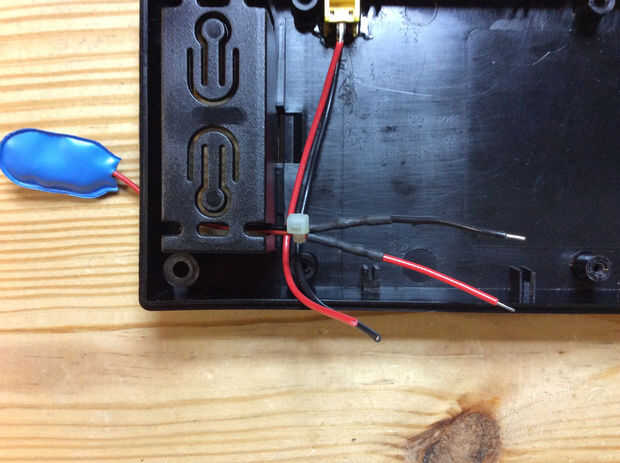

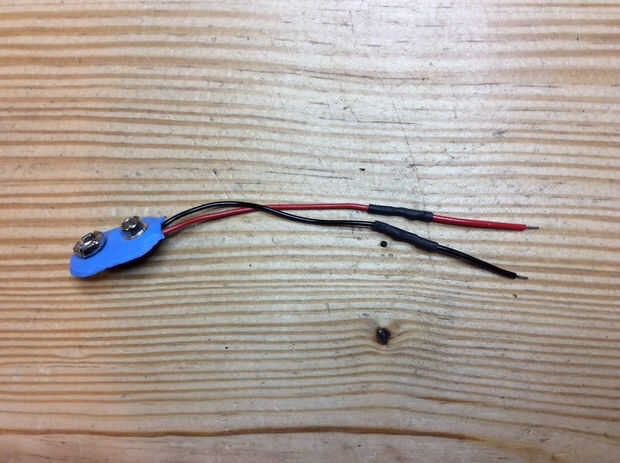

Soldadura de aproximadamente 1,5 pulgadas de alambre de calibre 22 sólido sobre los cables de conector de batería de 9V. Elegí para que coincida con los colores rojos y negros de los cables del conector. Entonces utilice algunos tubería encogible para aislar las conexiones de soldadura. Puede utilizar una pistola de calor o, como lo hice, frote el lado de la soldadura de hierro en el tubo para reducirlo. Inserte los cables del conector 9V en el compartimiento de la batería de 9V del caso y en el compartimento principal. Poner una pequeña atadura alrededor de ambos cables. Esto crea un alivio de tensión para los cables para que no tire de los cables del tablero de circuito al cambiar las pilas. Nota: la batería es sólo para copia de seguridad. El temporizador funciona con el adaptador de alimentación de pared.

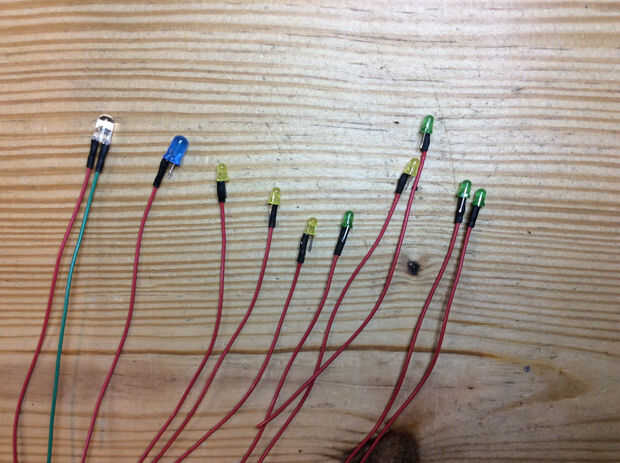

Ahora preparamos los LEDs con los alambres. Para todos los LEDs clip las piernas abajo de entre 1/4 y 1/8 pulgadas. Cada pierna debe ser apenas lo suficiente para soldar un cable en ella. Mi LED tuvo una prensa plana mancha en la pierna y utiliza como un buen lugar para cortarlas. Para cada uno de los LEDs verdes, amarillos y azul, de la soldadura sobre un cable de red trenzado 24 calibre a la pata positiva. Va a ser la pierna en el lado opuesto del lado plano del LED. Usé alambre trenzado en lugar de alambre sólido porque el alambre trenzado es más flexible. Puesto que los cables de LED deberá ser doblado hacia abajo para cerrar la tapa de la caja, pensé que sería mejor usar cable trenzado. Cortar un trozo de tubería del encogimiento del calor y colocarlo sobre el empalme de soldadura y reducirlo. Para el parpadeo LED cortar las piernas cortas y soldadura verde y un rojo alambre a él. El cable rojo va en la pata positiva y el cable verde en la pata negativa. Tubería en ambos empalmes del encogimiento del uso. Ahora debe tener 10 LEDs que se parecen a la imagen de arriba.

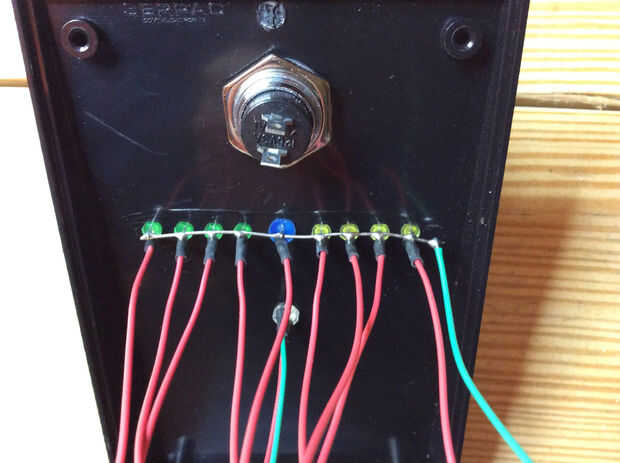

Insertar los LEDs en los agujeros de la tapa del caso. Organizar para que todas las patas negativas están alineadas. Corte un cable sólido de 22 calibre a 2 1/2 pulgadas y quitar el aislante. Este alambre sobre y debajo de las patas negativas de los LEDs de la armadura y dejar un poco más en el lado derecho. Este alambre a cada pata negativa del LED de la soldadura. Corte alrededor de 4 pulgadas de alambre verde trenzado calibre 24. Este alambre hasta el final de la mano derecha del cable negativo del LED de la soldadura.

Cortar 2 alambres para el interruptor. Deben ser unas 3 pulgadas de alambre de calibre 22 o 24. Usé el rojo y amarillo para los colores. Les de la soldadura en las patas del interruptor. No importa que es rojo y que es de color amarillo.
