3 motores mini (4 / 5 paso)

Paso 4: Papel clips piezas - aka Torms

Los 2 componentes del motor de los clips de papel de vinilo cubierto todos tienen la misma forma general, el tamaño varía para adaptarse al particular motor. Difícil de encontrar un buen nombre para estos componentes que en estos motores los clips de papel funcionan como:

  • rodamientos de
  • cepillos
  • soporte mecánico
  • verdugos (como puede saltar inesperadamente sobre imanes!)

Permite llamarlos Torms por ahora.

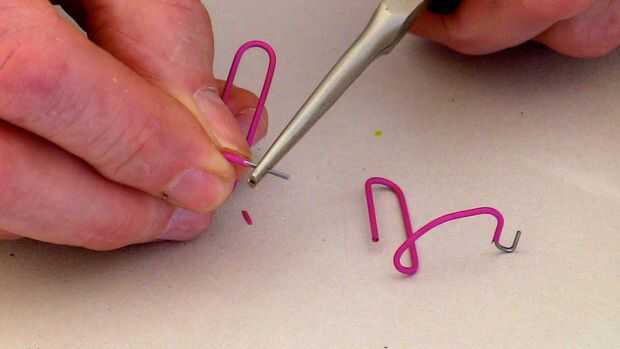

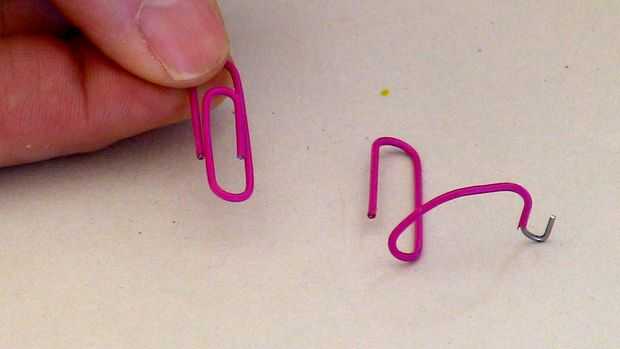

Las fotos y el video muestran cómo se hacen los torms de clips de papel.  Debido a que el vinilo cubre impedir los torms cortocircuitar la batería del motor, es mejor dejar tanto vinilo en posible.  Me la pelaron a la parte inferior del vinilo de la torm superior en motor grande, sólo que suficiente alambre expuesto para hacer buen contacto eléctrico.

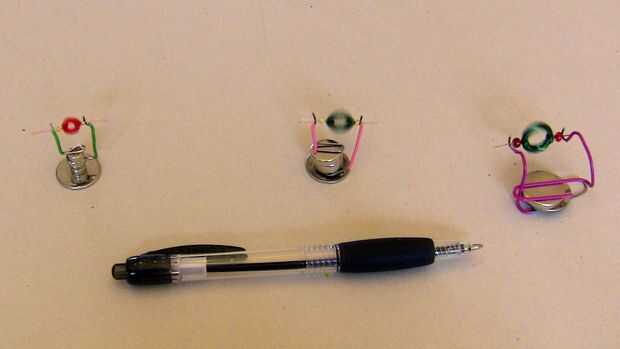

Torms todos deben tamaño y forma para que la armadura está por encima del imán superior y desplazamiento desde el centro del imán para conseguir el eficiente funcionamiento del motor.

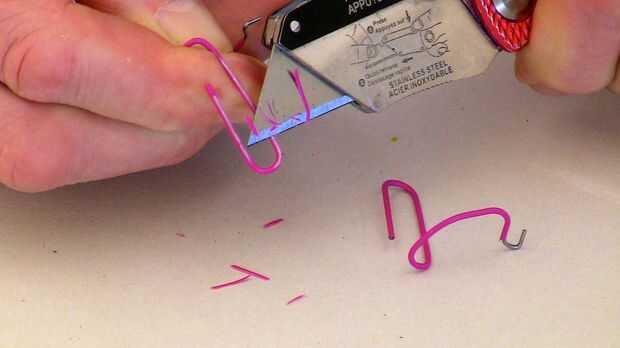

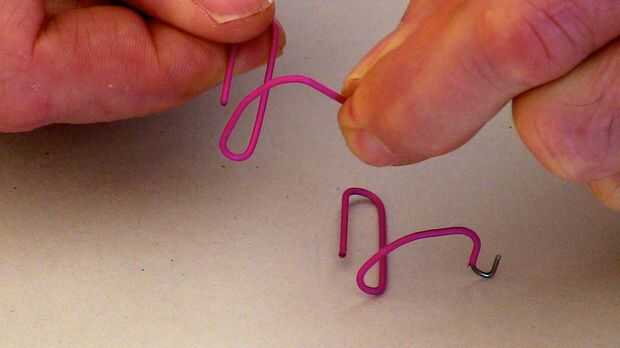

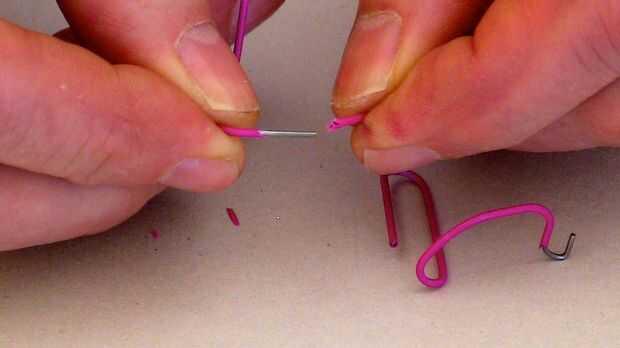

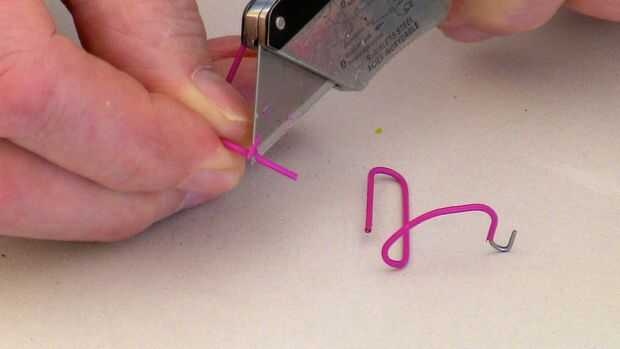

Esta serie de fotos muestran los pasos para duplicar el torm superior para el motor grande.
