3 motores mini (3 / 5 paso)

Paso 3: Comenzar con la armadura

Con un poco de práctica se puede realizar hasta una armadura de funcionamiento en sólo unos pocos minutos. El video (arriba) muestra el procedimiento que utilizo. Excepto por diferencias en diámetro y alambre de tamaños de las bobinas de la armadura tienen aproximadamente el mismo número de vueltas. Traté de vueltas más y menos como para comprobar las diferencias en funcionamiento. Sugieren que ir no menos de 12 vueltas al experimentar.

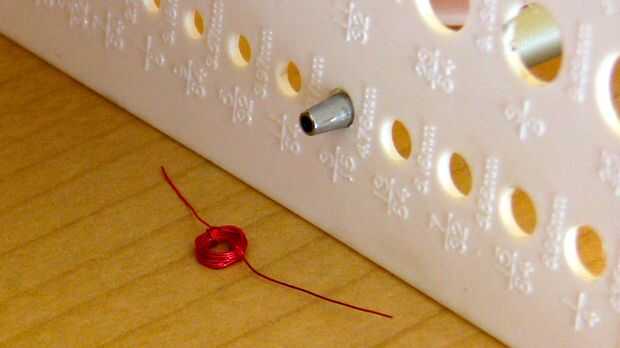

Un alambre de forma con una conicidad de la bobina funciona mejor.  Utilicé un bolígrafo Sharpie para las bobinas medianas y grandes (dentro de diámetros de 1/4 y 3/8 pulgadas) y una más pequeño bola punto Punta del lápiz (3/16 de pulgada) de la bobina del motor pequeño. Una vez herida, unas vueltas de los extremos del cable hechos directamente uno frente a otro en la bobina es suficiente para estabilizar la bobina y crear árboles bastante rígidos.

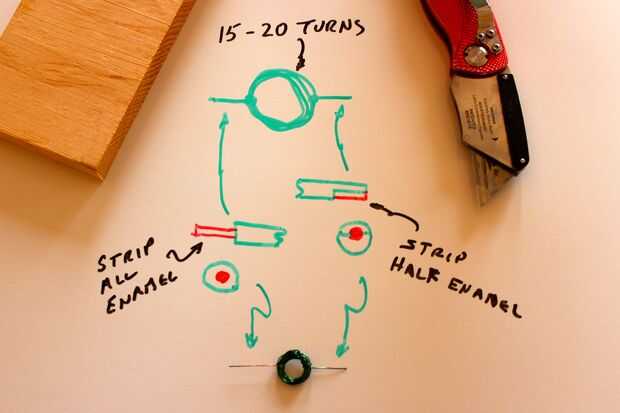

El aislamiento de esmalte se debe retirar completamente de un árbol y mitad quitado en el otro como se muestra en la figura. Una navaja o cuchillo funciona bien – sólo tenga cuidado de no nick demasiado el cable. Una vez que el aislamiento es despojado Compruebe la armadura para el equilibrio en los ejes.  Un poco manipulación de los cables del árbol generalmente conseguirá un equilibrio bastante bueno.

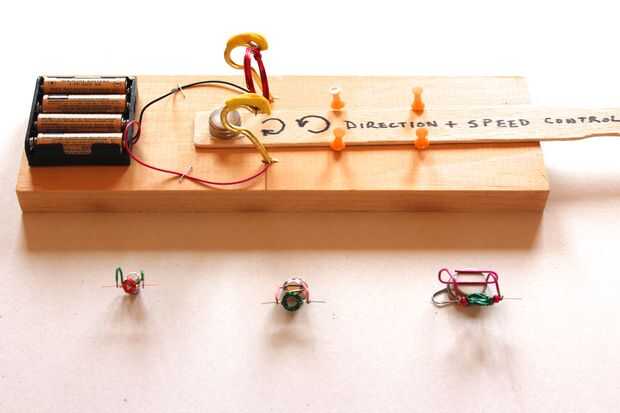

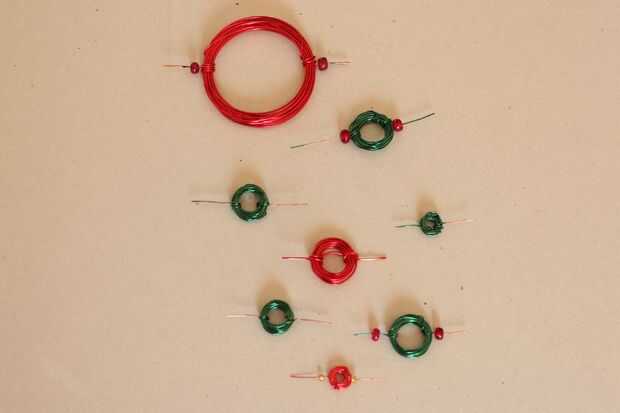

La segunda y última foto en este paso compara los motores mini con el más grande que se ha referido antes.  La foto final en este paso muestra una variedad de armaduras que compone para probar con los diferentes motores.
