Paso 8: Portador de la tabla población

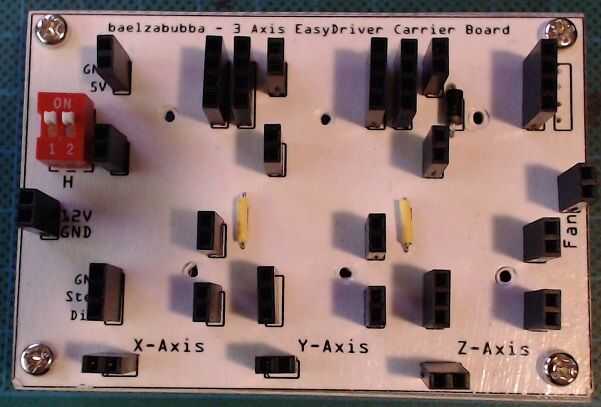

Bueno, he recibido la mayoría de los componentes que necesitaba para hacer la Junta del portador para los tres módulos de Driver Easy. Hubo una confusión con las cabeceras de 4 pines (ordenó 10 y recibió 5 x 4 Pin Headers y cabezales de perno de 5 x 5) y estoy esperando algunas más componentes (grumph).
También he retocado ligeramente el diseño de la placa... los archivos del PDF en este instructivo se han actualizado en consecuencia.
He quitado la salida de 5V de la X y el eje Y y poner un diodo entre la salida de 5V y el ventilador en el eje Z. Esto se hizo para proteger al conductor fácil de cualquier tendencia inversa actual (no probable, pero mejor estar seguro). Esto simplifica el diseño un poco y hace mucho más fáciles de hacer (menos a la soldadura).

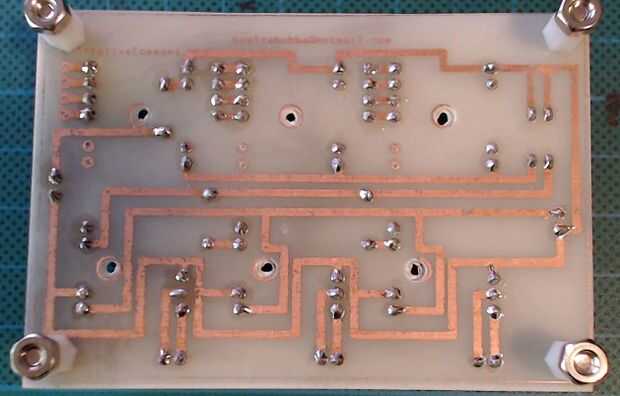

Comencé por soldadura en los dos puentes en medio de la Junta y luego el diodo 1N4001. Una vez estas en el lugar, soldado en el dip switch de 2 bits, entonces todos los encabezados de 2 pin, 3 cabeceras de pin y finalmente los headers de 4 pines.
He decidido renunciar a las cabeceras de pin de salida 4 en el eje Z por ahora (mientras espero mi pedido de recambio llegar) para que puedo conectar los controladores fácil (cuando llegan) y encender el circuito. La salida que falta no tendrá ningún impacto significativo en el circuito de prueba y puedo esperar a que pruebo el eje Z.
Ayer, un amigo me dio su viejo taladro PCB no está haciendo uso ya (un Maxicraft 20000), esto sin duda hizo perforación la junta una brisa comparada con utiliza un pin! Lo bueno de la perforación de PCB es que vino con 9-30V alimentación... ahora que va a ser muy útil.
