3 ejes EasyDriver PCB

Estoy en el diseño y la fase de prueba de crear mi primer molino del CNC.

Tengo mi diseño en general sobre todo hecho y estoy en la etapa de construcción para el cuerpo de molino del CNC y hay un montón de instructables sobre ellos (sí, se añade al Panteón general de diseño del molino y construir instructables). Pensé que sería una buena idea escribir un par de instructables centrándose en cada una de las partes de un molino CNC de 3 ejes. En este instructable, se centrará en la construcción de una tabla con los tres controladores.

En este diseño, estoy usando tres módulos de la versión 4.4 de EasyDriver.

Mi objetivo es fabricar un circuito impreso que casas de los tres módulos de EasyDriver con una simple toma de diseño me tire y empuje en módulos, permitiendo si fuera necesario presentarse para sustituir a cualquiera de ellos.

La Junta será la potencia de los módulos de servicio y necesidades con lo más posibles, para reducir el nido de ratas de los cables y permiten una más fácil gestión de calor cobre rastros de la señal.

Yo estoy diseñando la tarjeta de circuitos usando Fritzing y se utilizará el método de transferencia de tóner de impresora láser de transferir el diseño sobre el tablero. También estoy usando ácido para grabar la Junta.

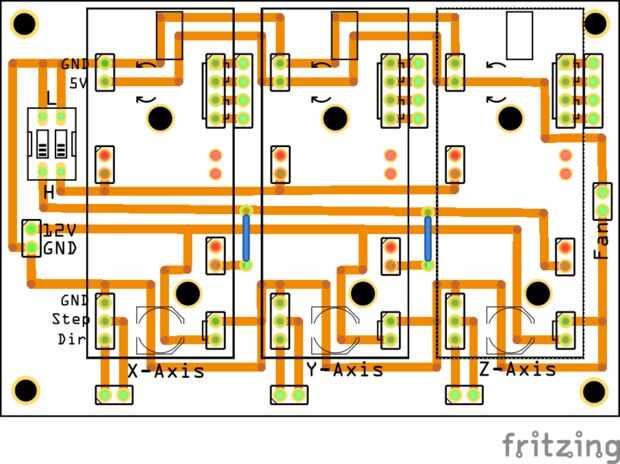

La imagen de arriba muestra el diseño en general e incluye los módulos de EasyDriver en la seda. Como los módulos se conecte a algunos pins hembra jefe, no estoy incluyendo el contorno de seda para los módulos de EasyDriver en el diseño impreso.

Este instructivo será en dos partes y con tanto detalle y la información que me pueda proporcionar.
