3 ejes EasyDriver PCB (4 / 10 paso)

Paso 4: Configuración de la impresora de Toner transferencia

Pero primero... una palabra de configuración de la impresora para mejorar sus posibilidades de una imagen decente de transferencia.

Tengo una impresora Brother HL-2130 y estoy usando Windows 7 Home Professional... así que probablemente usted tendrá que encontrar su propio camino alrededor en caso de que los ajustes no son la misma que la mía.

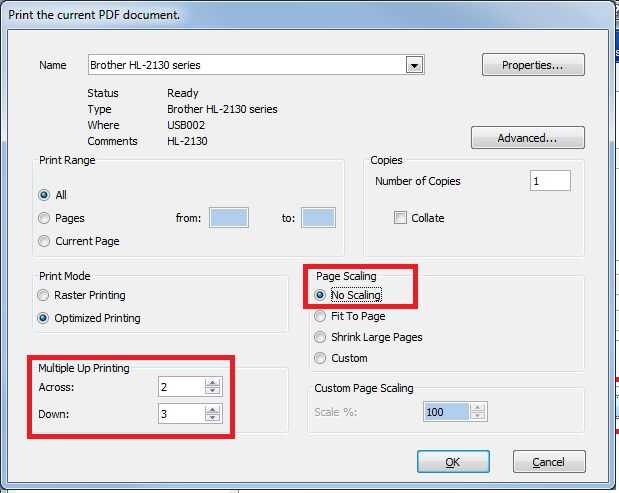

Abro el diseño PDF y cambie la configuración de ajuste de tamaño automático para asegurarse de que mi imagen va a imprimirse sin ser escalarlos disminuir.

Porque soy avaro, también imprimir múltiples copias de la imagen en la página, por lo que puedo conseguir a más de una transferencia si es necesario. En una nota lateral... Mantener las restantes copias en una carpeta en mi cabinete si quiero hacer el mismo circuito.

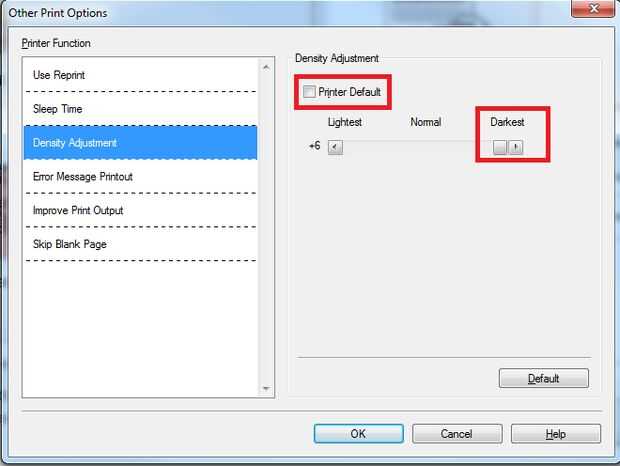

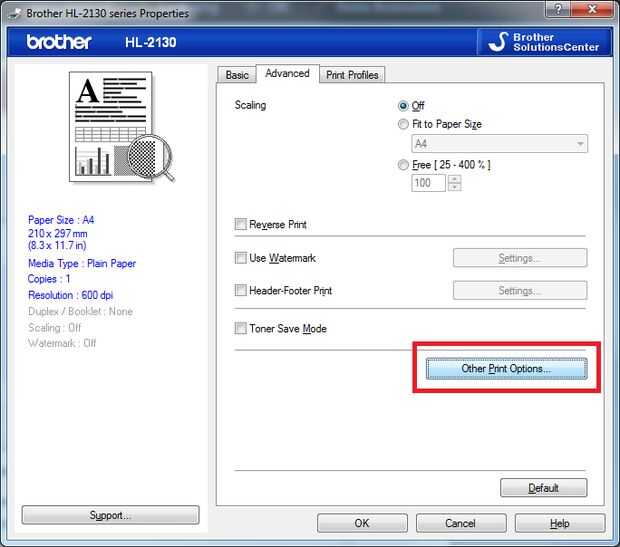

Con mi impresora, llegar a la configuración de densidad de impresión entrando en avanzado > otras opciones de impresión. Desactive la opción de impresora predeterminada y la densidad de la impresora del viento hasta al más oscuro.

Estos valores resultan en un buen nivel de tóner en el papel, listo para ser transferido a la placa de circuito.
