3 ejes EasyDriver PCB (6 / 10 paso)

Paso 6: Limpie e inspeccione

Limpiar el toner de cobre es un proceso simple de limpiar la junta con un tejido que ha sido humedecido en acetona.

La acetona funde el tóner (y la tinta de Lumocolor) permitiendo que el tejido en remojo.

¿En esta etapa, han revelado su PCB nuevo fresco... todo listo para ser perforado y pobladas... o es?

Hay dos maneras que usted puede probar su tablero para encontrar todos los lugares donde el toner no era suficiente, el Lumocolor no deposita suficiente tinta, donde el ácido socava la resiste y se lo comió por debajo... donde, francamente, no notará una almohadilla o rastro que no estaba preparada...

Esto sucede todo el tiempo con el ácido método de grabado, así que no se castigue sobre él... este es un hobby, no un laboratorio, así, meh, jajajajaja

Las dos maneras que usted puede probar la placa son:

Visualmente.

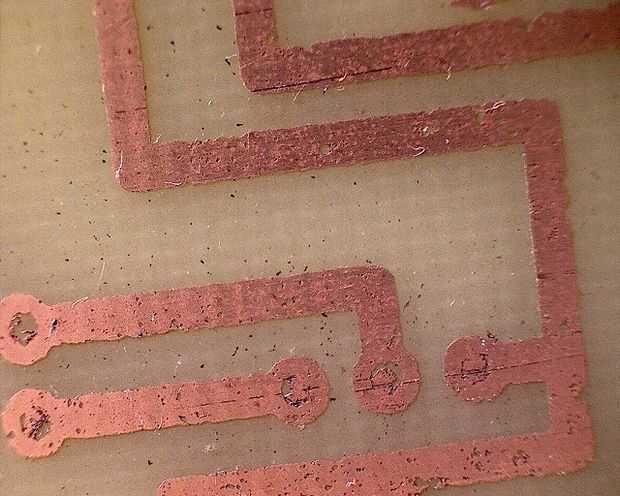

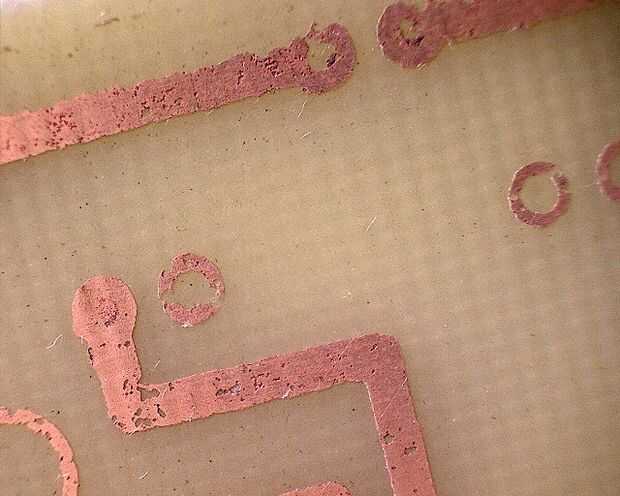

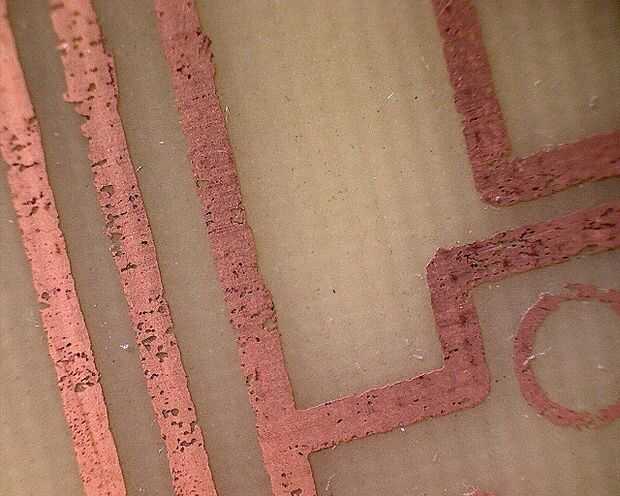

Mire la tabla bajo un microscopio, con una lupa, con su visión perfecta 20/20. Buscas partes de la traza donde cualquiera de las razones anteriores han llegado a buen puerto y se puede "ver" que hay una rotura en el rastro.

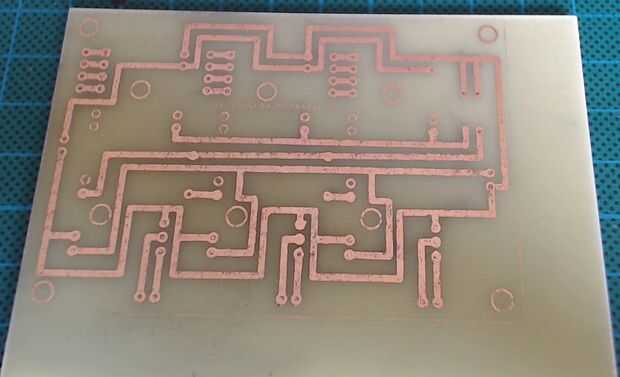

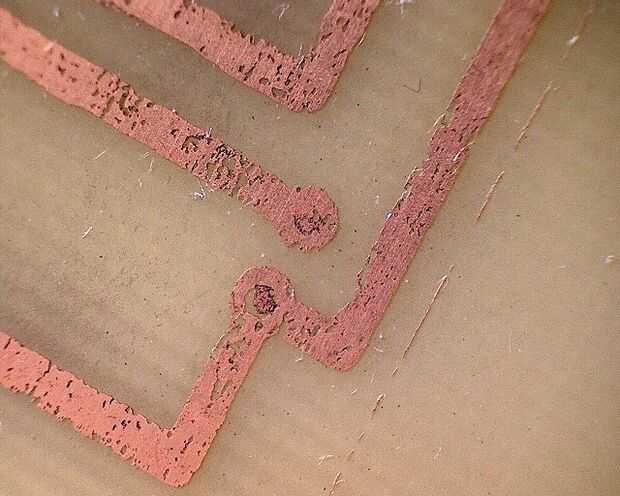

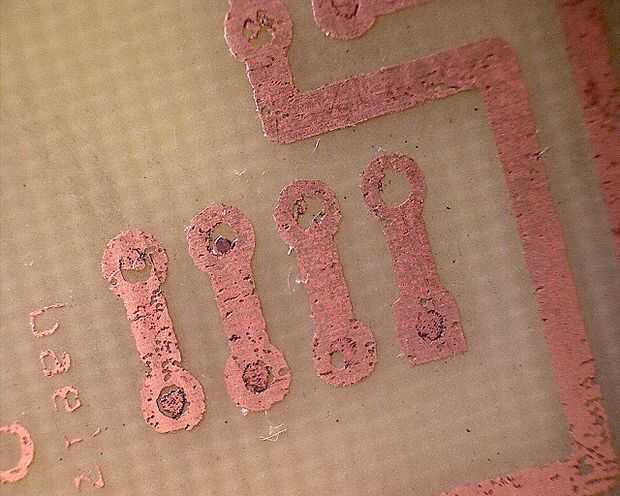

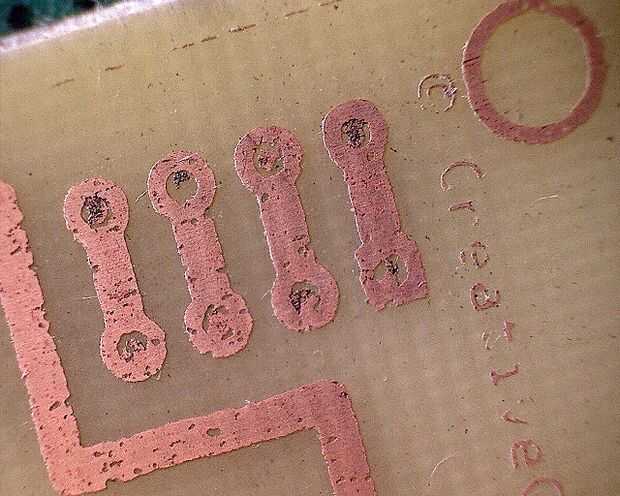

7 arriba de la imagen, es cambiar una parte de la Junta donde tengo una inmersión de 2 bits, hay un rasguño aparente en el cobre que parece que corta las almohadillas de los rastros.

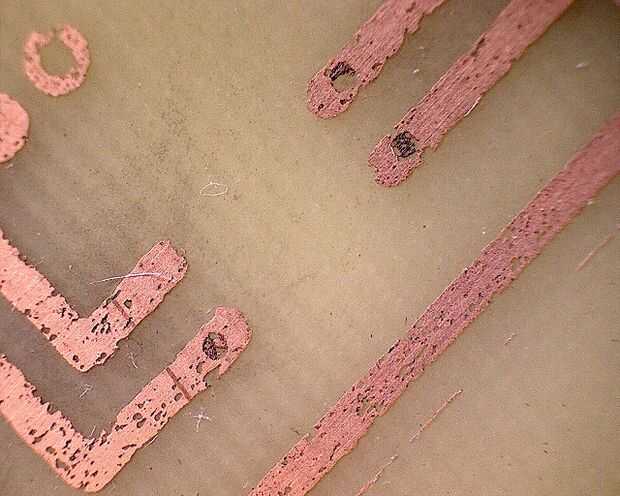

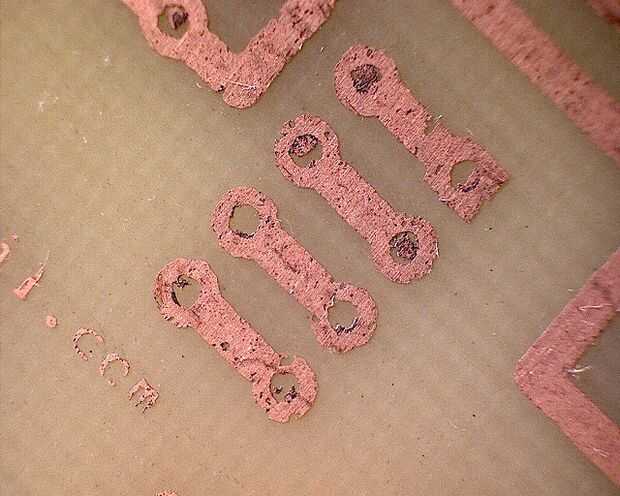

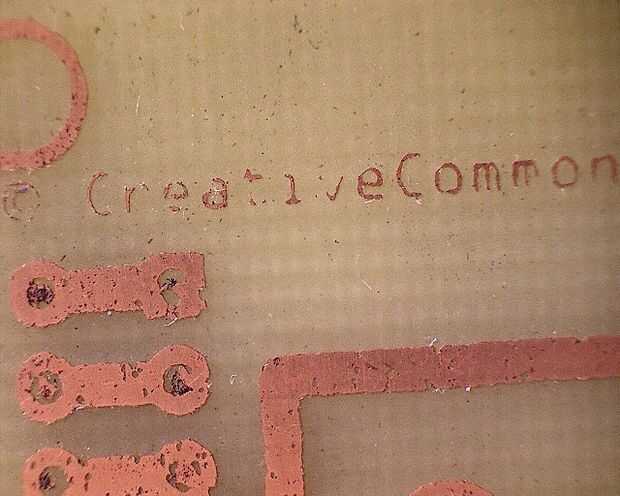

Imagen 8 muestra una sección de la Junta donde parece que he estado tratando de hacer un tablero de circuito de queso.

Una inspección visual permite identificar las partes de la placa, que puede ser un problema.

Multímetro

Un multímetro conectado a "continuidad" le permitirá pasar una corriente a través de la traza del ánodo al cátodo. Cuando la corriente pasa a través, suena un chillido. Cuando ninguna corriente puede pasar... no te chirriar. Tener en cuenta que esto no te dice que está llegando suficiente corriente, sólo que algunos pueden. Las partes de la traza que son muy delgadas en camino a ser "resistiendo" corriente... puede utilizar el multímetro en modo Ohm-metro para averiguar la ruta fina como resistente es.

Sobre las partes de mi circuito, estoy registrando resistencia de 1.2-1.4 ohms, esto es una cantidad tolerable, así que no estoy demasiado contento con los rastros de circuito, sin embargo, se de la soldadura sobre las áreas de la Junta donde los rastros aparecen "dodgey".

¿Por lo que ha encontrado algunos problemas... ahora qué?

Hay un par de maneras de solucionar el problema y depende de la cantidad de un problema que tiene.

  • Empezar de cero... tiro la Junta lejos y empezar otra vez.
  • Dibuje sobre la rotura con una tinta (cara) que conduce la electricidad, como una pluma de tinta plata (no sólo color plata, pero con plata en él).
  • Coloque un pequeño trozo de alambre de corte (de un resistor, condensador, LED... todo lo que has recortado en un proyecto anterior. I mantener un cajón en mi partes gabinete para éstos y vaciar de vez en cuando) y la soldadura sobre la brecha para hacer un puente.
  • Una gota de soldadura sobre el puente o la zona de pobre conductividad. Soldadura sobre un puente es una pena porque la soldadura se reducirá naturalmente de la brecha... puede que necesite un montón de soldadura para puente.

Cualquiera de estas técnicas puede funcionar, pero dependerá de su paciencia, sus recursos y la naturaleza del problema.
