Paso 7: Prueba de tensión de servicio completo (30 minutos)

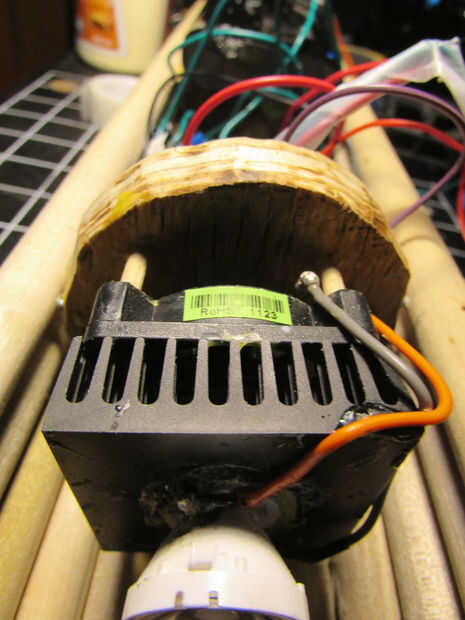

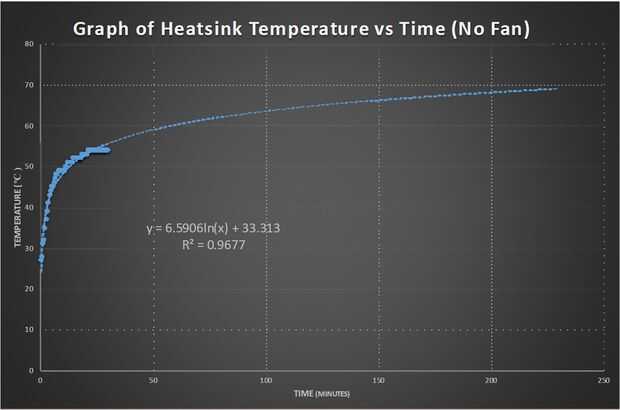

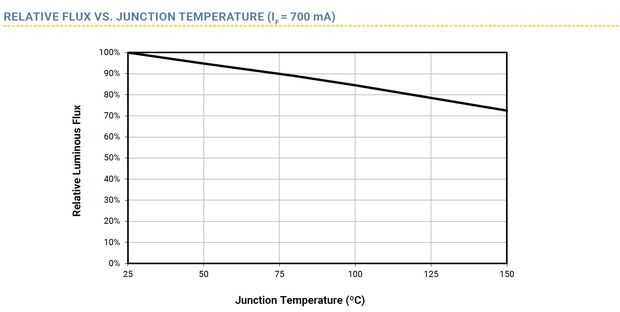

Para la prueba de esfuerzo, os adjunto un termómetro de termopar de tipo k para el disipador de calor en la unidad primaria de LED. Luego utiliza un temporizador y registran los valores de temperatura. Una línea de tendencia fue producida a partir de los datos de 30 minutos y fue extrapolada a 4 horas. Como se puede ver en el gráfico (imagen), el mejor ajuste a los valores era una curva logarítmica. La ecuación tiene un buen valor de R cuadrado (era un buen ajuste) y como pueden ver, si se utiliza la linterna durante un largo periodo de tiempo, la temperatura predicha valores mesetas alrededor de 70 grados. Que no es malo, teniendo en cuenta que el disipador de calor pasivo sólo es deshacerse de calor mediante convección y radiación. Como se puede ver en la imagen de la hoja de datos de CREE, en 70 grados incluso sin el ventilador, el LED dará más del 90% de su capacidad.
Como medida de seguridad y longevidad, recomiendo usar la linterna sin ventilador por unos 5 minutos y el uso después de 5 minutos debe ser con el ventilador encendido.

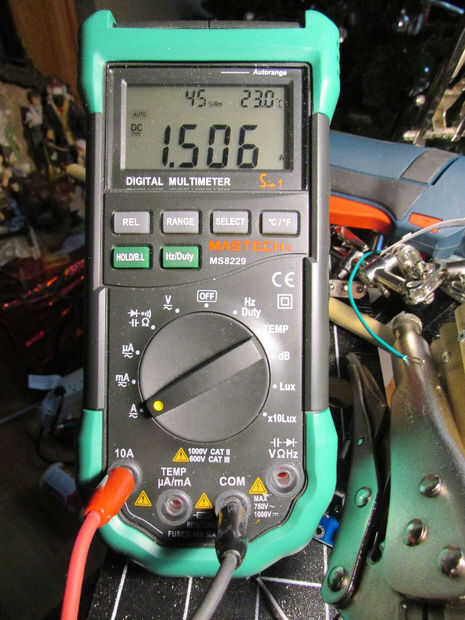

El Inductor y el LM2596S al final tenía 34,5 grados y 40,1 grados respectivamente. Como encender la linterna, la corriente que va en el LED (medida por un amperímetro) es alrededor de 1.38A y como el tiempo avanza y los iones en la batería circulan, la corriente se eleva lentamente a exactamente 1,6. Así que más que usas, el más brillante obtiene. El ventilador utiliza sólo 60mA. Así que si el ventilador está encendido, la máxima corriente que va al LED es 1.54A.
