Paso 4: Controlador de LED
Cree viene con controladores LED personalizados que encajan muy bien con el disipador de calor y tienen modos de luz de carretera, luz de cruce y flash pero tienen sus limitaciones. Parecían diseñado para baterías de litio en la mente., es decir generalmente han entrada de 3.7V. No soy muy amigo de ellos.

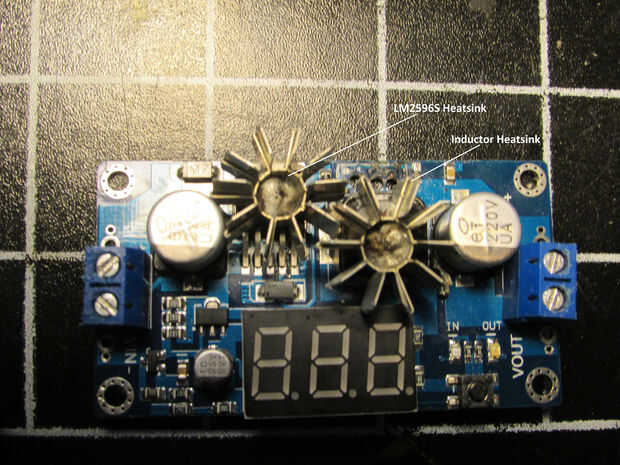

En el espíritu de overclocking, voy a utilizar un controlador de mi elección, que es básicamente un paso abajo circuito con el regulador de LM2596S DC-DC de 5V a 3.7V. El módulo de transformador que contiene el regulador tiene dos partes que están haciendo el trabajo pesado. El regulador sí mismo, que no debe exceder 150 grados centígrados y el inductor que temporalmente almacena voltaje y lo baja (también no debe exceder 150 grados). Fuera de la caja, con mi configuración del LED del módulo del transformador con la viruta de regulador LM2595S corría cerca de 90 grados cuando era encender los LEDs. Así, coloqué dos pequeños disipadores de calor en el inductor y el regulador para disipar el calor y bajar la temperatura. (Figura)
Desde que estoy encargo diseñar esta configuración de LED, que tengo que hacer una prueba de esfuerzo en mi controlador de linterna de LED para monitorear varios parámetros. Ver prueba de esfuerzo en la parte inferior.
Son tipo de los componentes activos en mi circuito y quiero para asegurarse de que mi configuración es absolutamente seguro bajo cualquier condición. Hice una prueba de tensión de servicio continuo 30 minutos antes de darle a esta linterna.
En mi prueba de estrés durante 30 minutos, los componentes internos fueron alrededor de 40 grados. Es aceptable.
El ventilador tiene un paso de XL6009 a transformador que potencia 5V a 12V.
