Paso 3: Primaria LED unidad

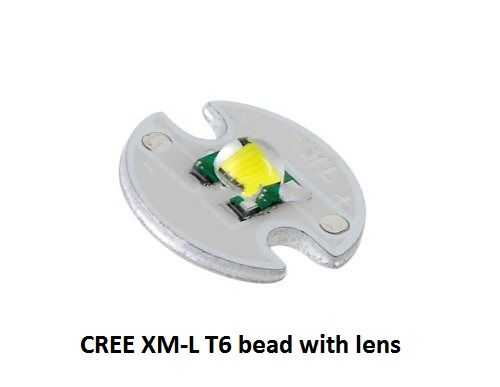

La primera parte de la unidad primaria de LED es el grano CREE T6. Este montaje de la unidad era la parte más difícil de todos. He comprado el grano del CREE XML - T6 de eBay. (Ver figura). Este grano debe manejarse con cuidado. La lente plástica del grano puede salir fácilmente. Durante la Asamblea, accidentalmente toqué mi primer grano un poco demasiado duro y salió de la lente y el LED tuvo que desecharse.
Si está probando el LED, no enciende el grano sin un disipador térmico durante más de unos segundos. El T6 es una LED y se calienta muy rápidamente. El grano puede fácilmente más de 90 grados en unos pocos segundos. El T6 está diseñado para tomar 5V de tensión inversa, por lo que si se prueba el LED y obtener los contactos de forma incorrecta, está bien.
Estoy usando un lente de colimador de reflector de 21mm con grado de lente de 15 grados. Así el haz va a estar extremadamente enfocado y va más lejos, es decir, tendrá una distancia larga de la viga. Debe primero coloque la lente colimador primero sobre el talón y luego soldar los cables. La superficie de contacto de los conductores son pequeños. Tienes que utilizar una tercera mano y asegúrese de que la soldadura esté transparente. Si no, la soldadura no se pegue a los contactos suaves. Me tomó más de una semana para hacer las cosas bien.
Segunda parte es el disipador de calor. Encontré una manera realmente maravillosa para pegar los LEDs a disipadores de calor. Utilizando soldadura para fijar el talón al disipador térmico es casi imposible. Como aplicar el soldador a un disipador térmico, absorbe la energía térmica y hace que el hierro inútiles. La mejor manera es mezclar la pasta térmica y pegamento estupendo juntos. pasta térmica de 70% y 30% pegamento rápido parece funcionar para mí. Recuerde que el pegamento es una bomba de tiempo. Te recomiendo que le pongas el grano en la parte superior del disipador térmico antes de 10 segundos de la mezcla de la pasta. Aplicar ligera presión sobre la Asamblea.

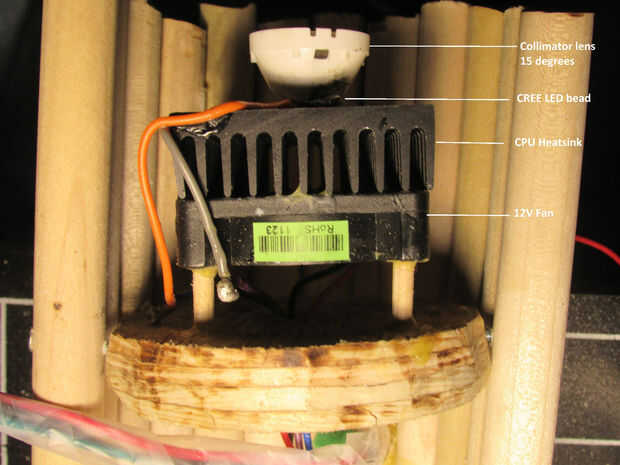

La tercera parte de la unidad es el ventilador que va a disipar el calor del disipador de calor. Como vendrá a más adelante en la prueba de esfuerzo, el disipador es bastante bueno en sí mismo para disipar el calor en sí mismo. Pero añadiendo el ventilador añade la longevidad de lo LED. Brillo de CREE LED depende de la temperatura de la Unión (es decir, la temperatura del disipador de calor). (Figura) Usé pegamento para esto también.
La unidad LED debe ser fijado encima de soporte para que el aire pueda circular libremente. He usado tacos finos y les forma hasta que la lente fue nivelada y señaló directamente a continuación.
