2200 lúmenes linterna de madera refrigerado por aire (6 / 8 paso)

Paso 6: Chasis de madera y montaje

Mi principal interés es en la electrónica y cómo teoría cumpla con práctica. Yo no he tomado un curso de carpintería en la escuela secundaria. Me gustaría que lo hice. Así que mi final no es perfecto. Pero puedo conseguir.

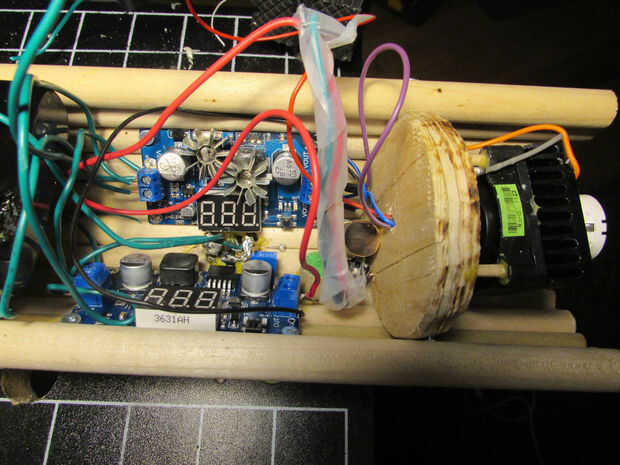

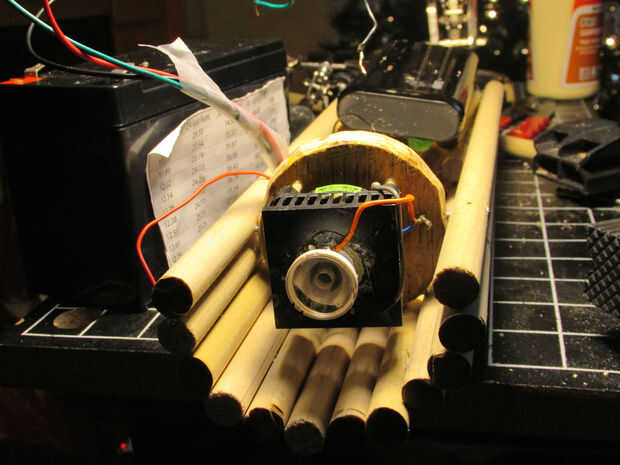

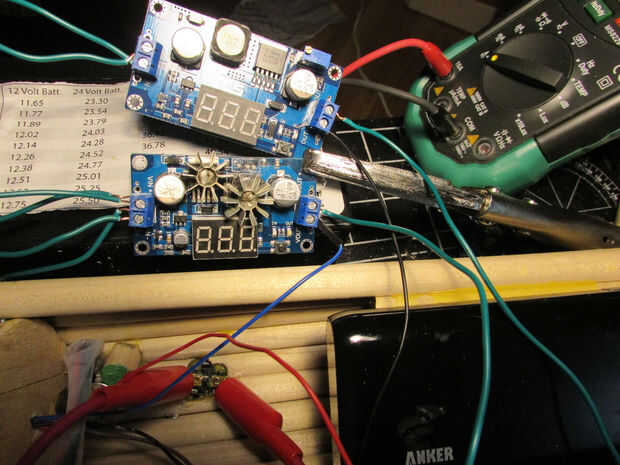

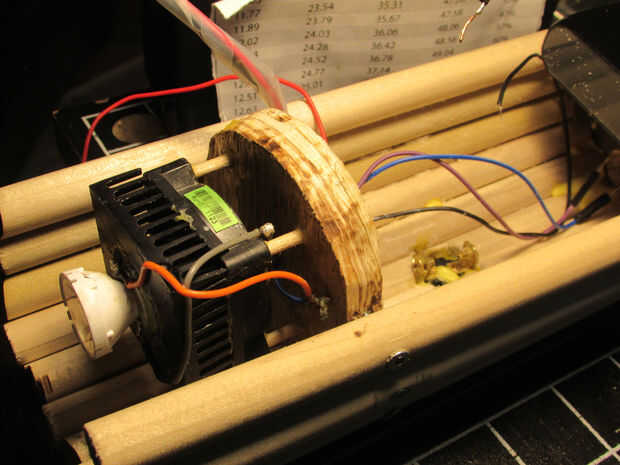

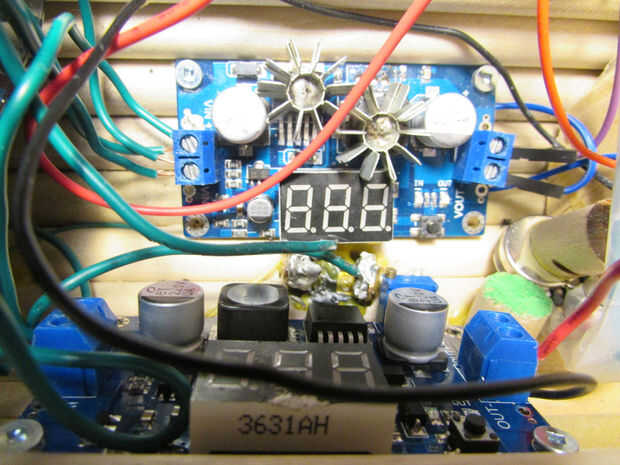

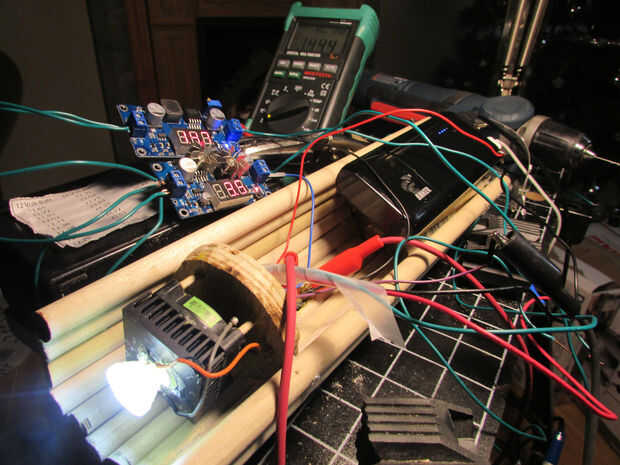

Comencé haciendo dos cilindros delgados con 2,5 pulgadas de diámetro. Esto es aproximadamente el diámetro del Banco de potencia de Anker. El resto de los componentes son más pequeños. Uno de los cilindros va a casa la unidad primaria de LED. Cuenta con un agujero en el centro del cilindro para los cables que van dentro. Entonces dejó algo de espacio para los transformadores y comenzó a clavar tacos de 0,5 pulgadas a los dos cilindros en lados opuestos y había construido el esqueleto del chasis. Llena el espacio de los tacos y fui medio camino a través del cilindro y colocar todos los componentes dentro. Aquí está una foto con los transformadores y Anker con cable dentro del chasis (cuadro 4).

Me tuvo que cortar un trozo para el Banco de potencia y aseguré a superglue los dos cables USB en el Banco de potencia para que si alguien tirones en el USB, no dar tensión a los componentes dentro. Los diagramas de pines USB se pueden buscar en línea. USB tiene los cables rojo, negros, blancos y verdes. Como de costumbre, cuando se empalme el cable rojo es positivo y negro cable es tierra. Los otros dos cables son los datos y se pueden quitar.

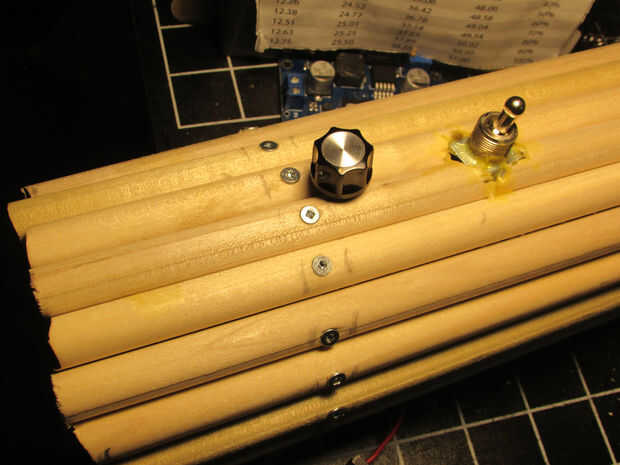

Los tacos de 0,5 pulgadas son caros. Adjunto un diagrama que permite calcular el número de clavijas para cubrir el cilindro, para usted cuántos tacos se necesita. (imagen)

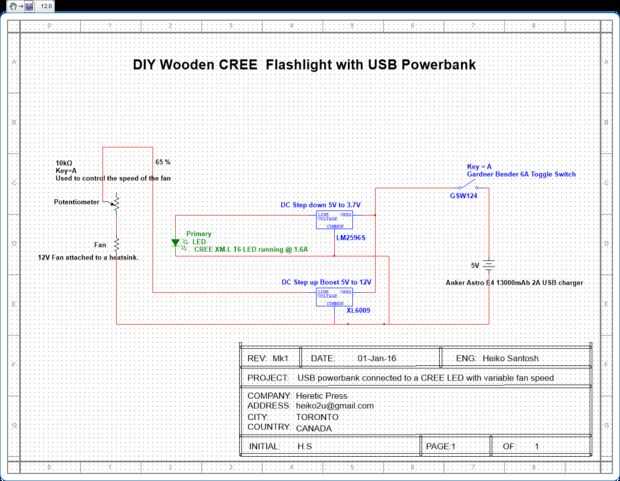

El esquema completo del cableado de los componentes se dan aquí. (Ver imagen y archivo de Multisim)
