200KW regulador del Motor de CA para el coche eléctrico (6 / 18 paso)

Paso 6: Doblar el B +, B- y hojas de Nomex

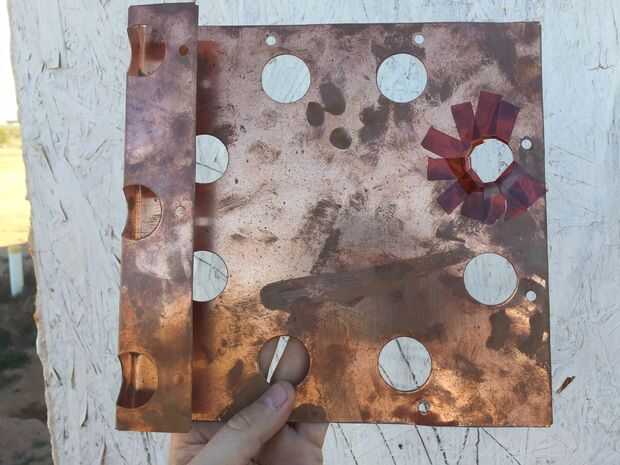

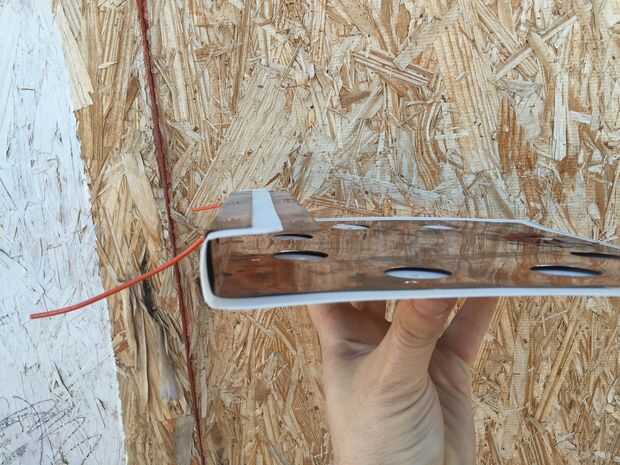

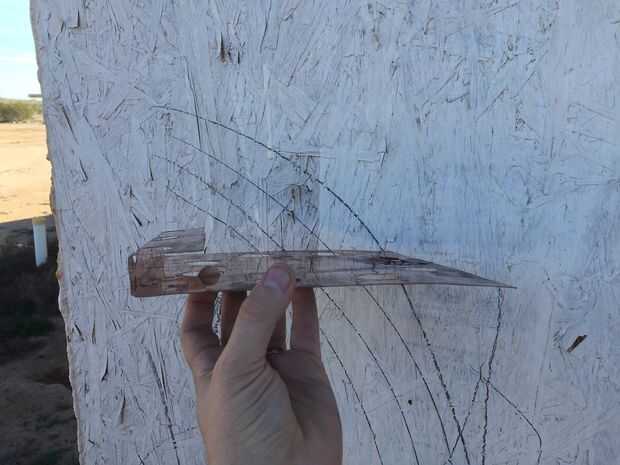

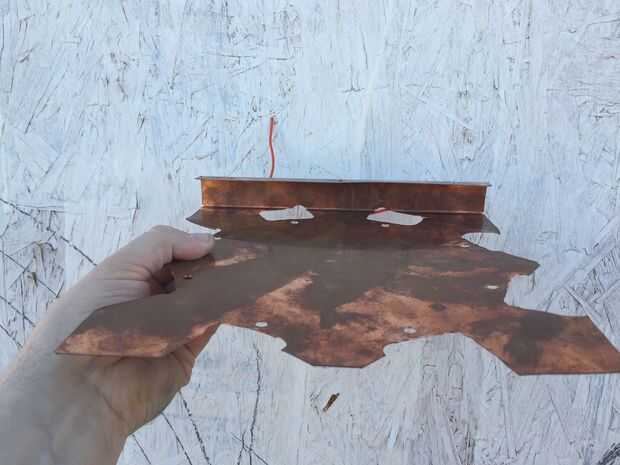

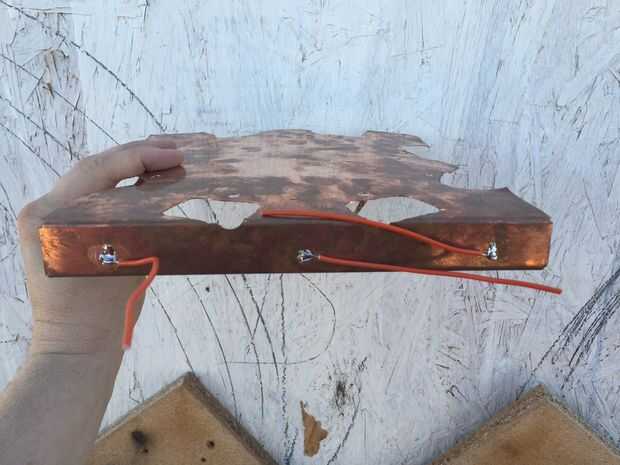

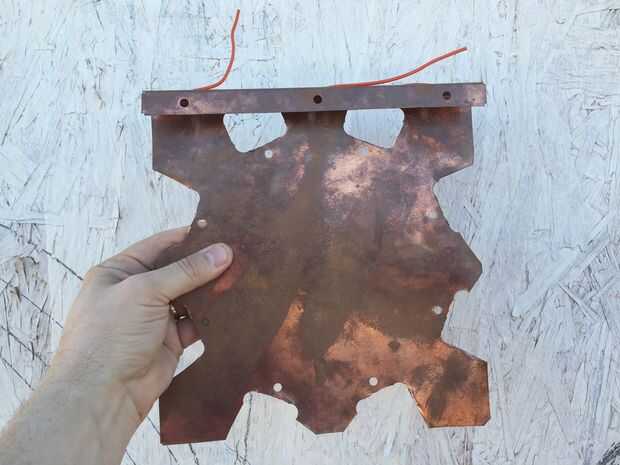

Doblar las 3 hojas donde están los agujeros de la mitad a lo largo del borde (Recuerde que cuando usted la mitad del perímetro guarda perforaciones al recortar las hojas?!). Puede utilizar un trozo de madera y a plegar el cobre y el nomex. Debería verse como los cuadros arriba cuando haya terminado. También, con la hoja de B +, necesita soldar 3 cables que como veis en la foto. Tendrá un trabajo pesado, pistola de soldadura. Solo hacer la soldadura en B +, mientras que el nomex no es justo al lado de él. El PWB necesita el voltaje de B +, y esto es como lo hice. Podría ejecutar los cables desde donde el IGBTs perno a la hoja B + Si no puede soldar los cables a la hoja de B + como este.

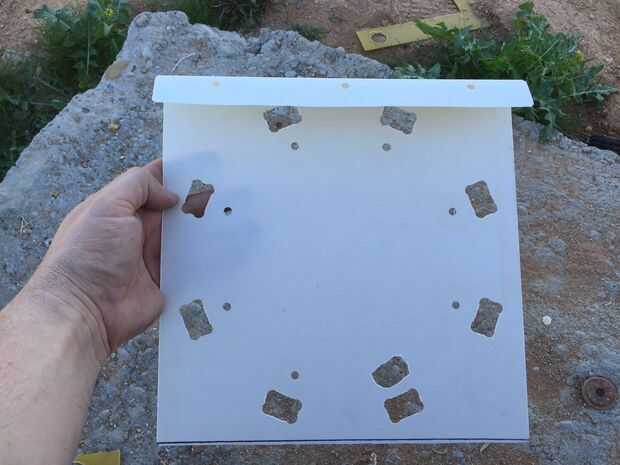

Armar 3 todas las hojas como en la foto, con nomex intercalado en el medio. En la imagen, muestra los orificios ya perforados en las 3 hojas. (Observe que el nomex en la foto tiene los agujeros rectangulares. Era molesto para hacer. No te preocupes! Perforaciones circulares funcionan muy bien). Si ya tienes los agujeros perforados, pasemos al siguiente paso. Se hacen aquí! Pero para la gente pobre con sólo un taladro de mano,. Esta parte es para ti:

Si está usando un taladro de mano, una vez haya realizado su sandwich nomex, voltear el bocadillo para que la hoja de B + es hacia arriba. Meta el labio de debajo de una pieza de contrachapado, para que el sándwich puede poner plana sin aplastamiento de las curvas de ángulo recto 2. Coloque la hoja de lexan con los agujeros del condensador en la parte superior del sándwich. Especie de intentar colocar los agujeros como se ven en la foto de arriba, pero no es importante ser muy estrecha. Ahora, usando los agujeros de lexan como guía, haga todos 16 agujeros 3 todas las hojas al mismo tiempo, con la broca de 7/32 pulgadas. Ahora, tire las 3 hojas aparte y volver al paso del "Taladro del cobre y Nomex hojas". Fíjese en el tamaño correcto de cada uno de los agujeros del condensador, dependiendo de cual hoja se trabaja con. Utilizando los orificios de 7/32 pulgadas como agujeros, perforar tamaño condensador donde tienen que ser en cada una de las 3 hojas.
