Paso 2: Perforar y lijar la placa de base
Haz 15 "x 12" x 3/8" placa de aluminio de listo.

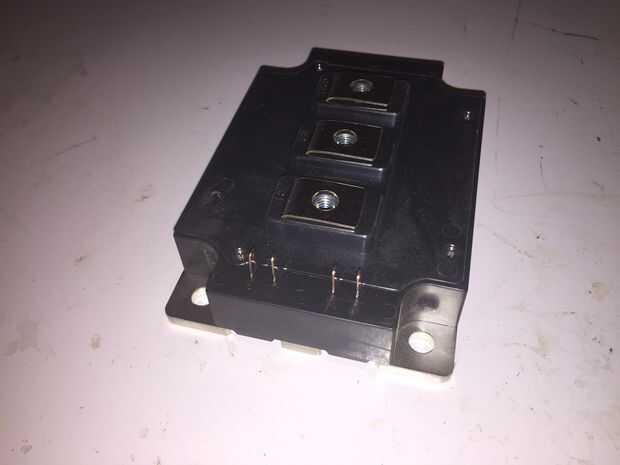

Lugares para los orificios IGBT se basan en el supuesto de que usted está usando uno de estos tipos de IGBT:
http://www.pwrx.com/Product/CM600DY-12NF o http://www.pwrx.com/Product/CM600DY-24S
Si utilizas 400amp más pequeña (o menos) IGBTs, los IGBT de los agujeros de montaje tendrá que ajustarse:

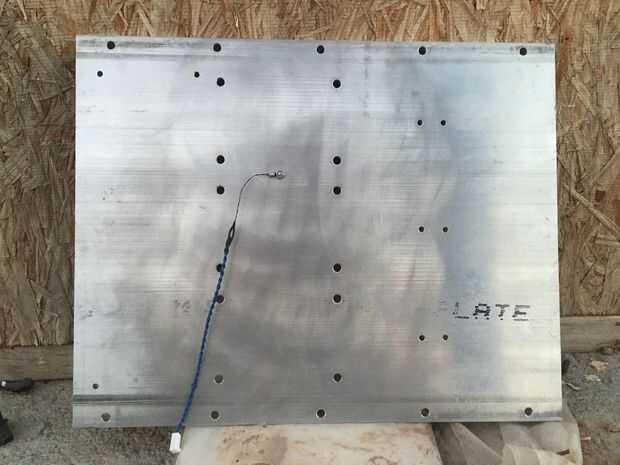

Los agujeros en la fotografía se dan en relación con la esquina superior izquierda de la placa base. Usted necesitará una 3/16 broca de una 1/8 broca, una 1/4 broca y una 1/2" broca de avellanar. Si usted tiene una manera precisamente perforar, perforarlos y pasemos al siguiente paso! Si no tienes un molino de super lujo, no perder el corazón. Todavía se puede hacer. Estos pasos son para aquellos que sólo tienen un taladro de mano...

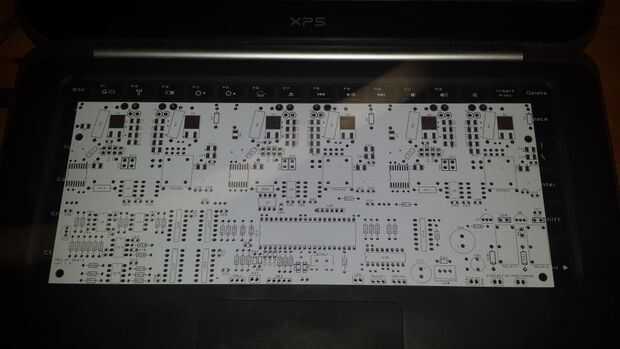

- Utilice el tablero de control/controlador UNSOLDERED para marcar los 4 agujeros de montaje de PCB en la placa de aluminio. Perfore los agujeros de 3/16" primero.

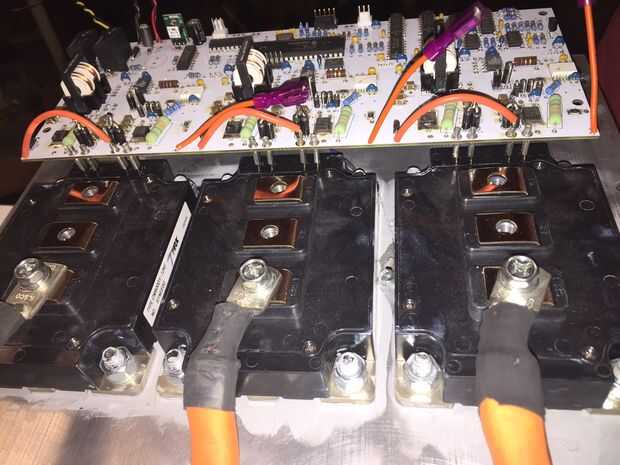

- Con el PCB montado con los separadores de 30mm, coloque el IGBTs para que los 12 grandes agujeros en la parte superior de la PCB (consulte las notas en las fotos) alineados con los conectores macho 12 3 IGBTs. Ahora, marque los orificios IGBT. Les perfore con una 0,25" broca de si estás realmente seguro de su exactitud. Les perfore con una broca de 5/16 bit si es menos precisas. Los agujeros más grandes se permiten algún error. Los 3 IGBTs del perno a la placa base de aluminio.
- Haber verificado que el IGBTs puede ser conectado a la placa más adelante, retire el PCB y el IGBTs.
- Ahora, perfore el orificio izquierdo para cada sensor de corriente (véase las notas en la primera foto de arriba). No tiene que ser perfecto en todo. Sólo use las coordenadas en la imagen para acercarse. Utilice una 1/8 broca.

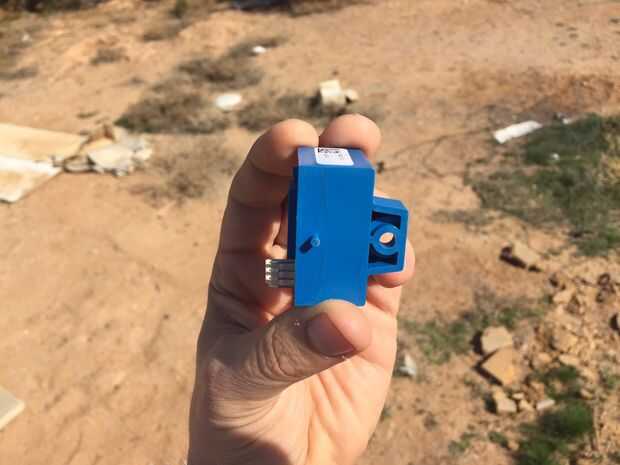

- Tener un sensor de corriente y poner el plástico redondo centrado cosita en la parte inferior de la misma en el agujero que ha perforado. Marca ahora el otro agujero. El otro agujero debe estar a la derecha de la primera perforación. Taladre el agujero 2 con una broca de 1/8 bits. Ver la imagen del sensor de corriente azul para obtener un visual de lo que quiero decir.
- Ahora, para el recinto de los agujeros de montaje. Hacer una línea a lo largo del borde largo de 15 pulgadas a 0,3 pulgadas de la parte superior e inferior. Taladre los orificios a lo largo de la línea. El espacio no tiene que ser exacta. Y usted puede perforar tantos como quieras. Elegí 5 orificios por lado.

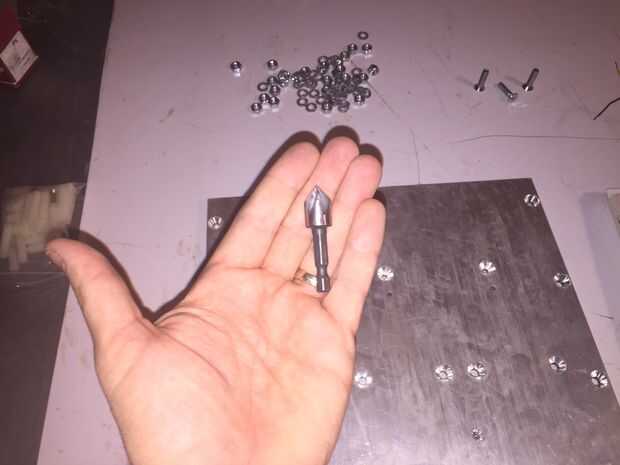

- Dé vuelta la placa base y avellane todos los agujeros para que las cabezas de tornillo se ponen debajo de la superficie.

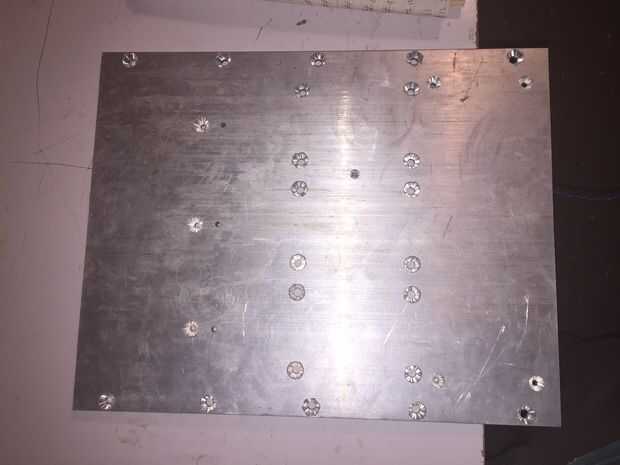

Oficialmente se perfora la placa base! Ahora, tirón encima y el área donde haz montado lo IGBTs de la arena, utilizando 600 o 800 grano muy fino papel de lija. ¿Observe en la imagen de la placa base sobre cómo es agradable y suave donde se lija? Ahora, asegúrese de que hay no hay fragmentos de aluminio levantado alrededor de los orificios en la parte superior e inferior. Si hay alguna, ligeramente perfore el orificio con la broca avellanado para desprender el aluminio levantado.
