Paso 6: Crear orejas Cont.
- "Cubo de la vista"
- Menú de píldora "mover/rotar/escala"
- Función de "Espejo" en el menú de "Patrón" de la marca
- Función "nuevo componente" en el menú "función Browser"
- Función "Copiar" en el menú "función Browser"
- Función de "Pegar" en el menú "función Browser"
- Función "Borrar" en el menú "función Browser"
Y estos son los pasos:
1. en el menú "Función Browser", apague el bosquejo de la oreja.
2. Ajuste el "Cubo de la vista" al plano superior.
3. Resalte modelo sólido del oído.

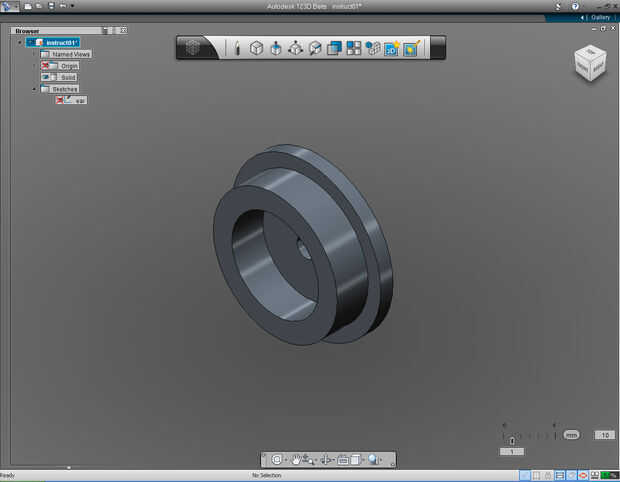

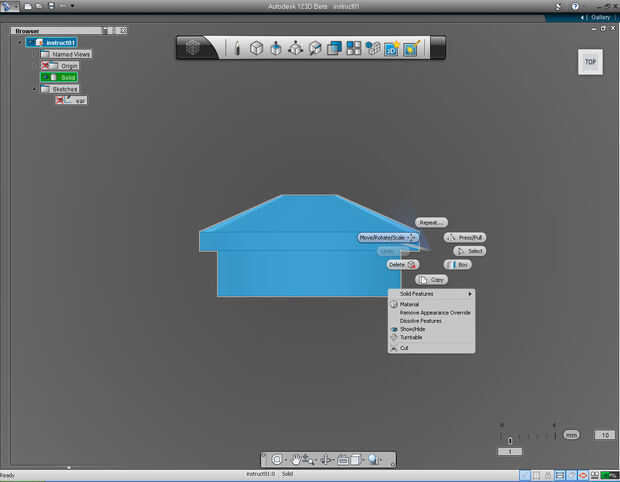

4. Haga clic derecho sobre el modelo del oído para abrir menú de marcado. Elija una píldora de "Mover/rotar/escala".

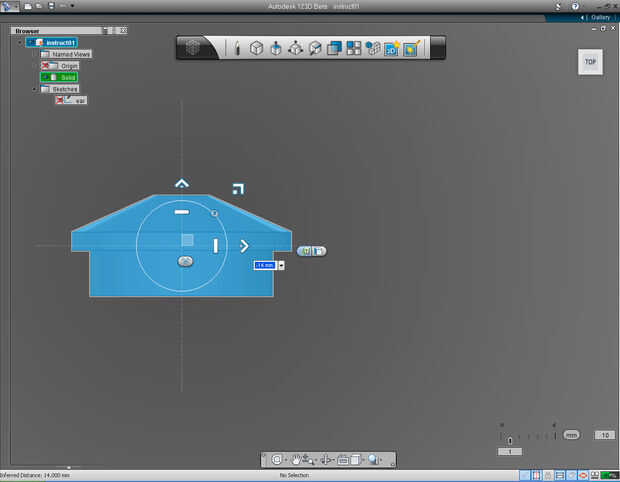

5 "mover, girar, escala" menú demuestran para arriba. Arrastre la flecha de dirección de "Derecho" a la izquierda, o introduzca el valor de-14.0 en el cuadro de entrada de teclado.
6. Haga clic en la carpeta de origen en el menú "Función Browser" para "Mostrar" el marcador de origen.

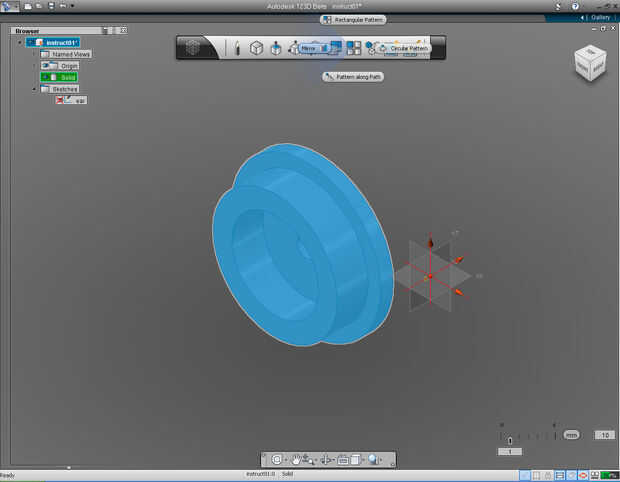

7. Elija la píldora 'espejo' en el menú de "Patrón" de la marca.
8. tras mostrar el origen, ver el origen del dibujo plano mostrado.

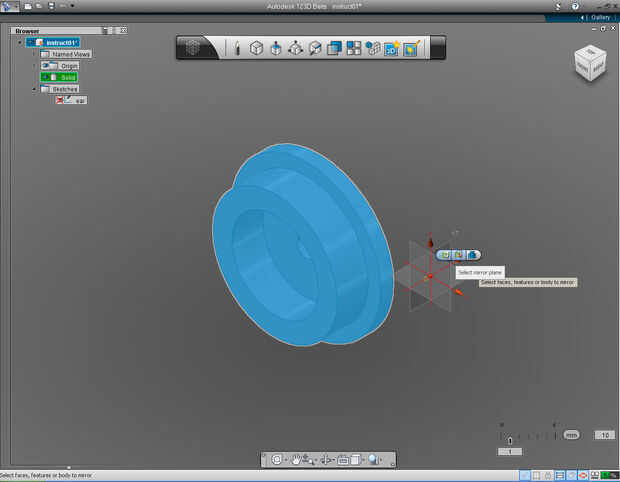

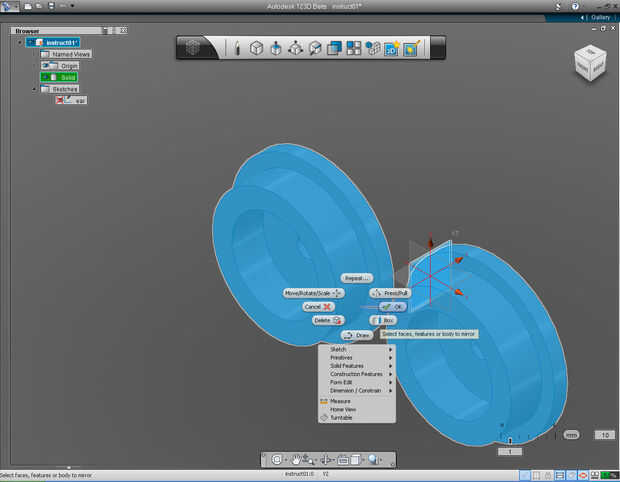

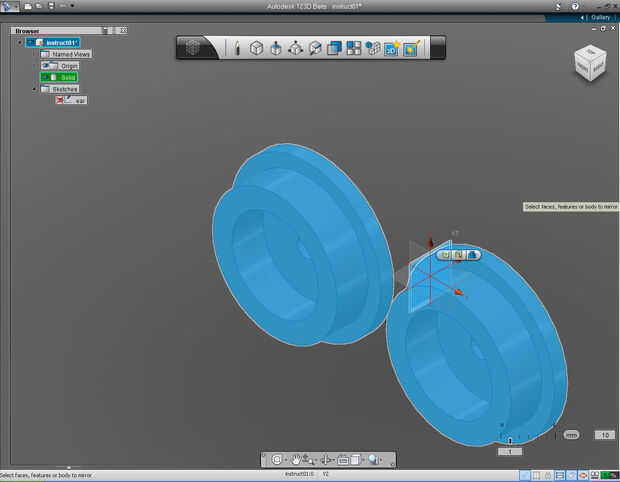

9. Haga clic en el icono del medio en la píldora para seleccionar espejo plano, plano de YZ de seleccionar en la coordenada.
10. Mostrar el origen de desmarcar la casilla de verificación de origen, en el menú "Función Browser".
11. 123D mostrará el oído espejo en el lado opuesto del plano de espejo.
12. para comprometerse con el comando de espejo, derecha haga clic en la parte inferior del ratón. Continuación, seleccione "OK" en el menú de la marca.

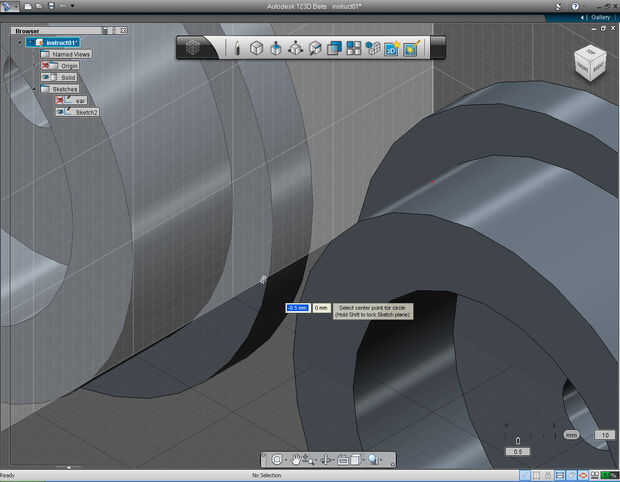

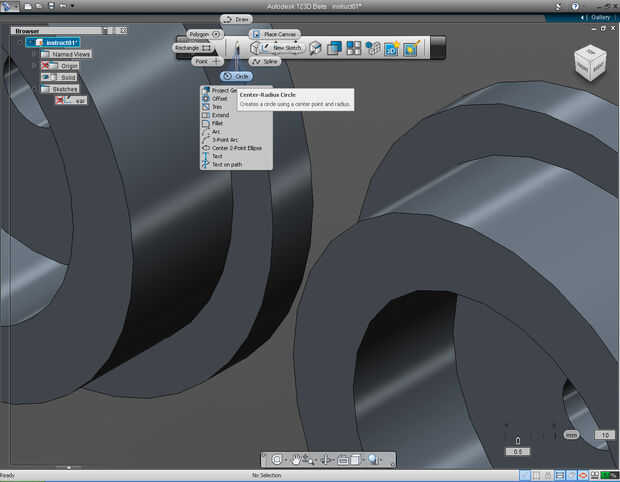

13. ahora, conectaremos este dos orejas juntos. Vamos a comenzar a llamar el "círculo" en el "plano de la derecha".
14. Coloque el centro del círculo -8.5 y 0.

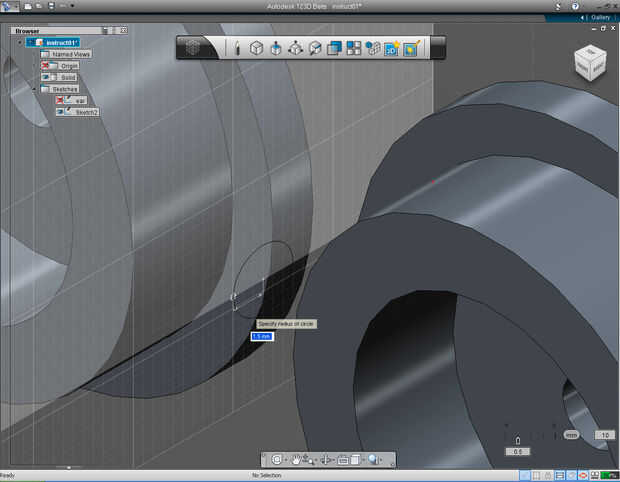

15. asigne el radio del círculo 1, 5 mm

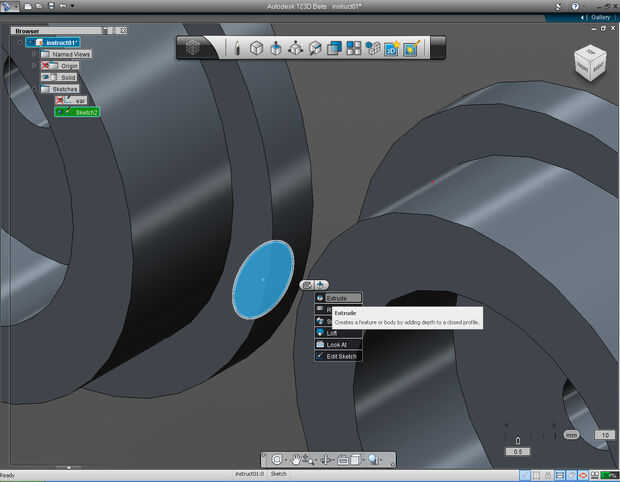

16. seleccionar el círculo que hemos dibujado. Haga clic derecho en el círculo a brign marca menú, luego seleccione "Extrude" píldora en el menú.

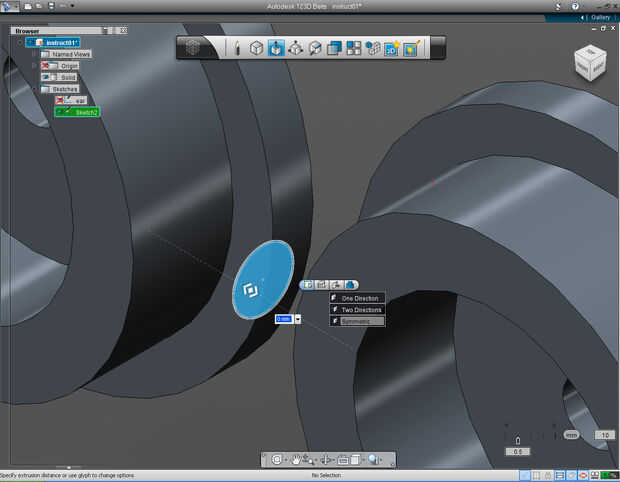

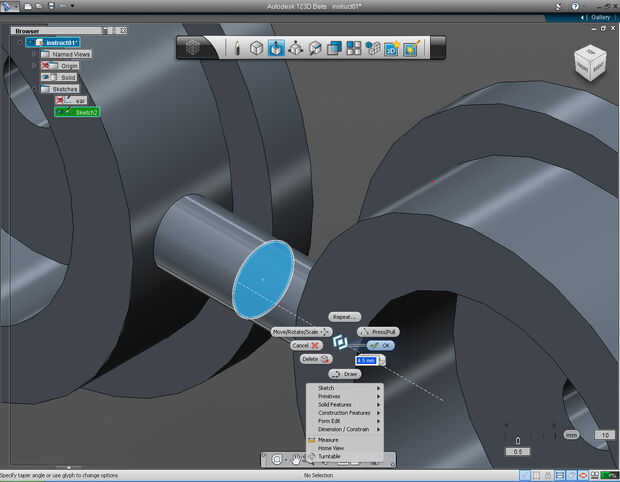

17. en el submenú de "Extrusión", seleccione el icono más cuarta o a la derecho de la píldora. Continuación, seleccione "Simétrico". Esto saca el círculo en ambas direcciones.

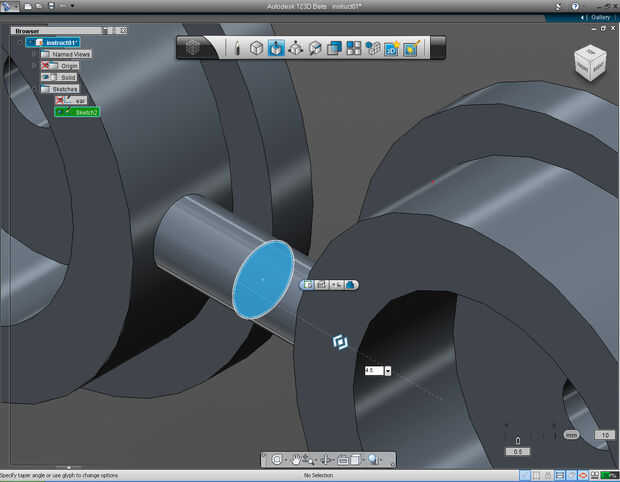

18. arrastre la flecha bidireccional (o entrada de teclado de uso) a unidad 4.5.
19. Haga clic derecho para traer el menú de la marca, luego seleccione píldora "OK" para cometer el comando.
20. cambiar "Ve el cubo" al plano superior.
21. ahora tenemos orejas y un círculo sólido extrusionado "reunidos". Y queremos "Copiar", y poner en carpeta separada-"oído" por lo que no sería incluido en el modelo sólido vamos a crear a continuación (el hombro).

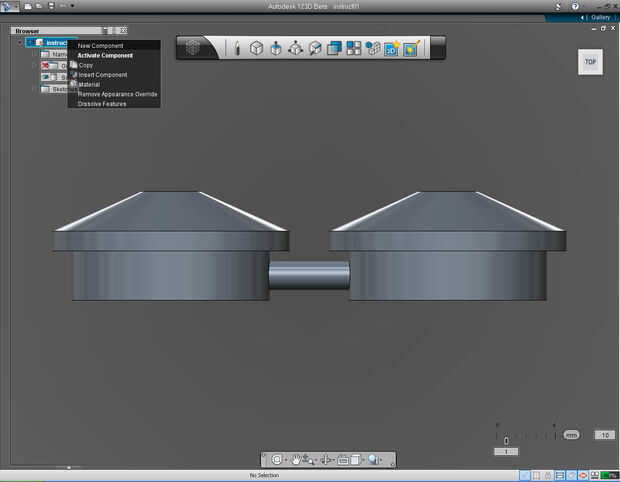

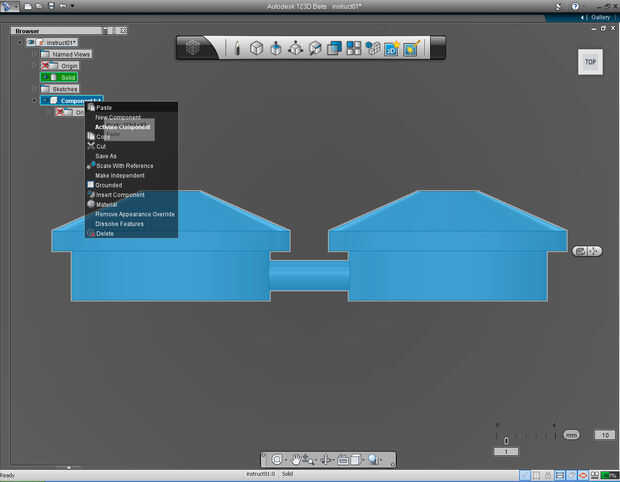

22. Haga clic derecho el primer punto del menú "Función Browser". Y seleccione "Nuevo componente" de la lista.

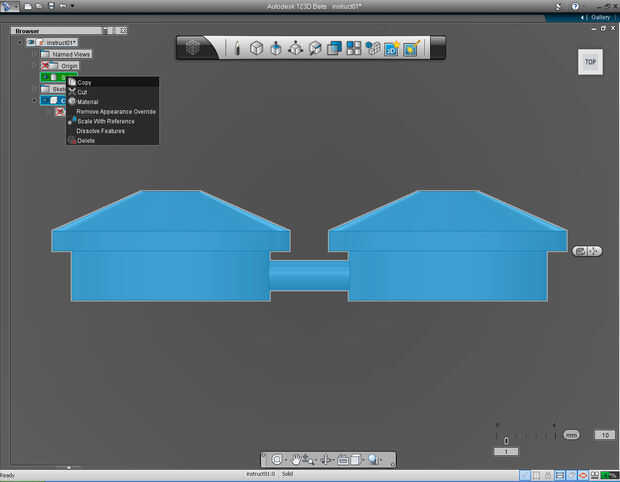

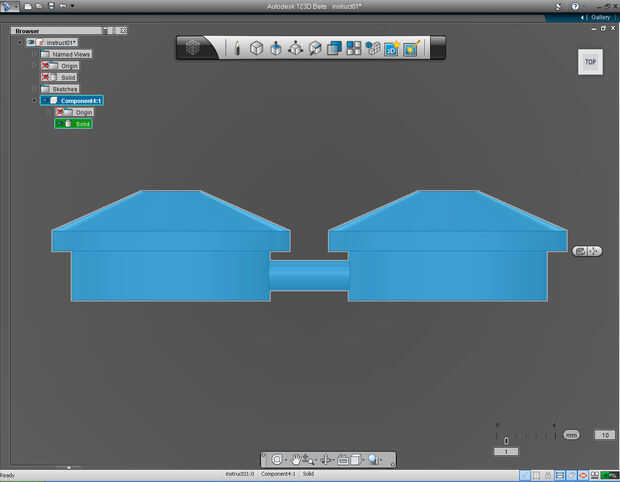

23. Haga clic en "Sólido" para seleccionar. Continuación, haga clic el botón del ratón para que aparezca la lista desplegable. Seleccione la función "Copiar".
24. Seleccione el componente nuevo que acaba de crear. Haga clic derecho en él, seleccione la función "Pegar" en la lista.
25. ahora, el nuevo componente tiene la "copia" de modelos sólidos de oído.
26. cambie el nombre el nuevo componente al "Oído".

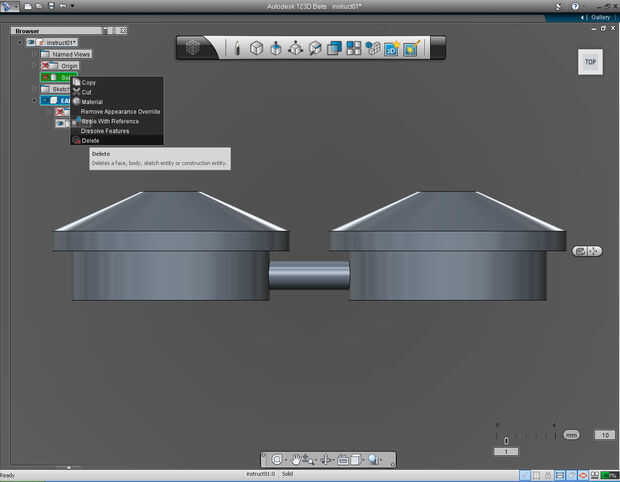

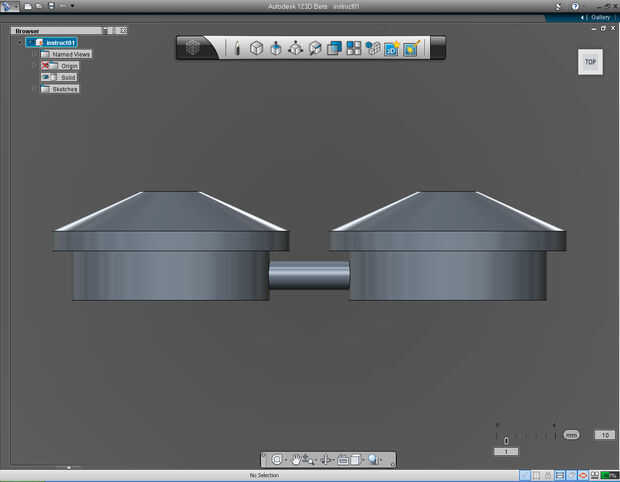

27. Seleccione el modelo sólido de oído original en la lista. Y haga clic con el botón derecho del ratón para el menú de lista. Haga clic en la función "Delete" para borrar el modelo sólido original.

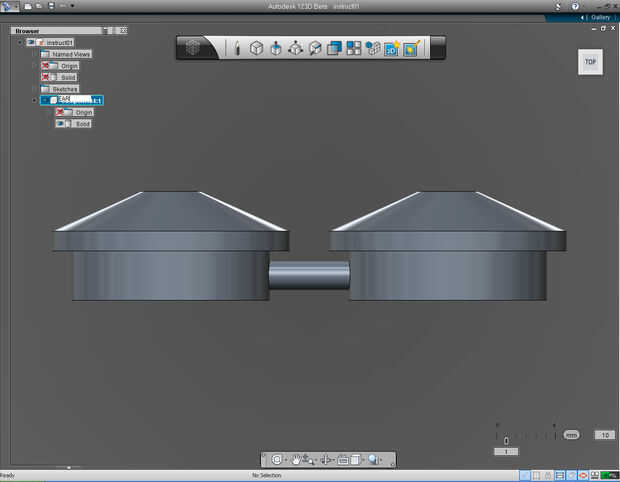

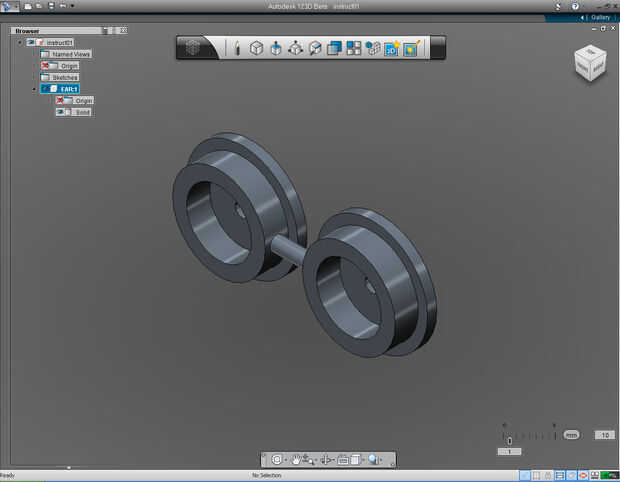

28. ahora, se completa el modelo ears!
Y es un buen momento para guardar el archivo.
